| Діапазон | Acti9 |
|---|

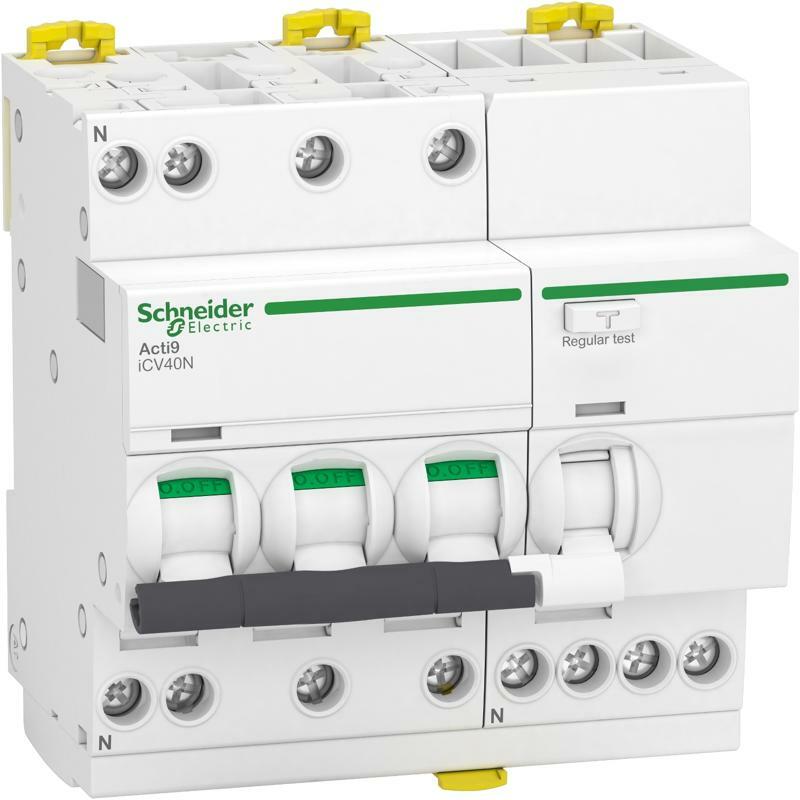

| Назва продукту | Acti9 iCV40 |
|---|
| Тип виробу або компоненту | Автоматичний вимикач диференційного струму (АВДС) |
|---|
| Назва пристрою | iCV40N |
|---|
| Область застосування продукту | Розподіл |
|---|
| Опис полюсів | 3P + N |
|---|
| Кількість захищених полюсів | 3 |
|---|
| Положення нейтралі | Зліва |
|---|
| [In] номінальний струм | 10 А |
|---|
| Тип мережі | Змінний струм |
|---|
| Технологія розчеплювача | Тепломагнітний |
|---|
| Крива відключення | B |
|---|
| Чутливість до витоку струму | 30 мА |
|---|
| Час витримки захисту від витоку струму на з | Миттєвий |
|---|
| Клас захисту від витоку струму на землю | Тип АС |
|---|
| Відключаюча здатність | 6000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 61009-2-1 |
|---|
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
|---|
| Знак якості | EAC
VDE |
|---|
| Додаткова інформація |
|---|
| Complementary | Вихідний |
|---|
| Частота мережі | 50/60 Гц |
|---|
| [Ue] номінальна робоча напруга | 400 В змінний струм 50/60 Гц |
|---|
| Межа магнітного відключення | 3...5 x In |
|---|
| Технологія відключення диференційного стр | Незалежний від напруги |
|---|
| [Ics] номінальна робоча здатність відключенн | 6000 А 100 % x Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 61009-2-1 |
|---|
| Номінальна вмикаюча та вимикаюча здатність | Idm 3000 А на 400 В змінний струм 50/60 Гц відповідно до МЕК 61009-2-1 |
|---|
| Клас обмеження | 3 відповідно до МЕК 61009-2-1 |
|---|
| [Ui] номінальна напруга ізоляції | 440 В змінний струм 50/60 Гц |
|---|
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ |
|---|
| Індикатор положення контакту | Так |
|---|
| Тип керування | Перемикач |
|---|
| Місцева сигналізація | Індикація несправності
Iндикатор УВІМК/ВИМК |
|---|
| Спосіб кріплення | Затисканням |
|---|
| Монтажна опора | DIN-рейка |
|---|
| Сумісність гребінчастих шин і розподільчих | Зверху або знизу: зубець |
|---|
| Крок підключення | 18 мм між фазами
9 мм між фазою та нейтраллю |
|---|
| Кількість модулів Ш = 9 мм | 10 |
|---|
| Висота | 93 мм |
|---|
| Ширина | 90 мм |
|---|
| Глибина | 73 мм |
|---|
| Маса нетто | 500 г |
|---|
| Колір | Білий |
|---|
| Механічна зносостійкість | 20000 циклів |
|---|
| Електрична зносостійкість | 20000 циклів |
|---|
| Опис параметрів блокування | Пристрій для встановлення навісних замків
Опечатується |
|---|
| Клеми підключення | Клеми тунельного типу Зверху або знизу1…16 мм² жорсткий
Клеми тунельного типу Зверху або знизу1…10 мм² гнучкий |
|---|
| Довжина зачистки проводів | 14 мм для Зверху або знизу з'єднання |
|---|
| Момент затягування | 2 Н.м Зверху або знизу |
|---|
| Захист від витоку струму на землю | Інтегрований |
|---|
| Навколишнє середовище |
|---|
| Стандарти | МЕК 61009-2-1 |
|---|
| Сертифікація виробу | CE |
|---|
| Ступінь захисту | IP20 відповідно до МЕК 60529
IP40 (Модульний щит) відповідно до МЕК 60529 |
|---|
| Ступінь забруднення | 3 |
|---|
| Категорія перенапруги | ІІІ відповідно до МЕК 60364 |
|---|
| Електромагнітна сумісність | Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-1 |
|---|
| Відносна вологість | 95 % на 55 °C |
|---|
| Висота над рівнем моря | 2000 m |
|---|
| Робоча температура навколишнього середови | -5…60 °C |
|---|
| Температура навколишнього повітря для збер | -40…85 °C |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 8,2 см |
|---|
| Ширина 1 упаковки | 10,2 см |
|---|
| Довжина 1 упаковки | 11,2 см |
|---|
| Вага 1 упаковки | 529,0 г |
|---|
| Тип 2 упаковки | S03 |
|---|
| Кількість одиниць у 2 упаковці | 16 |
|---|
| Висота 2 упаковки | 30,0 см |
|---|
| Ширина 2 упаковки | 30,0 см |
|---|
| Довжина 2 упаковки | 40,0 см |
|---|
| Вага 2 упаковки | 8,464 кг |
|---|
