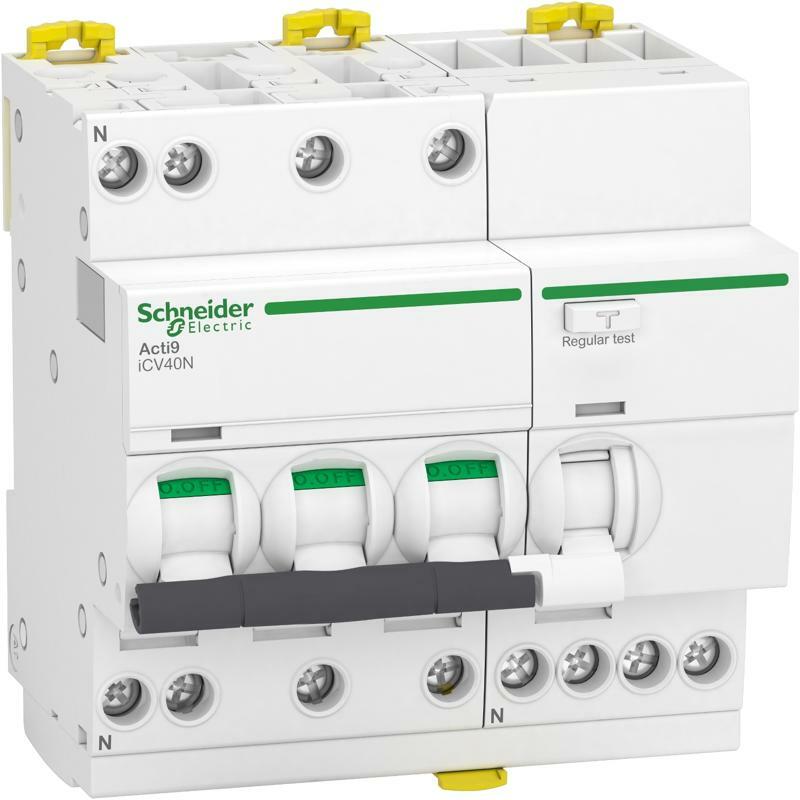

Диф. авт. (АВДС) iCV40, 3P+N, 32A, крива C, 6ка, 30ма, тип A
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | Acti9 |
| Назва продукту | Acti9 iCV40 |
| Тип виробу або компоненту | Автоматичний вимикач диференційного струму (АВДС) |
| Назва пристрою | iCV40N |
| Область застосування продукту | Розподіл |
| Опис полюсів | 3P + N |
| Кількість захищених полюсів | 3 |
| Положення нейтралі | Зліва |
| [In] номінальний струм | 32 А |
| Тип мережі | Змінний струм |
| Технологія розчеплювача | Тепломагнітний |
| Крива відключення | C |
| Чутливість до витоку струму | 30 мА |
| Час витримки захисту від витоку струму на з | Миттєвий |
| Клас захисту від витоку струму на землю | Тип А |
| Відключаюча здатність | 6000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 61009-2-1 |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Знак якості | VDE EAC |
| Додаткова інформація | |
| Додатковий | Вихідний |
| Частота мережі | 50/60 Гц |
| [Ue] номінальна робоча напруга | 400 В змінний струм 50/60 Гц |
| Межа магнітного відключення | 5...10 x In |
| Технологія відключення диференційного стр | Незалежний від напруги |
| [Ics] номінальна робоча здатність відключенн | 6000 А 100 % x Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 61009-2-1 |
| Номінальна вмикаюча та вимикаюча здатність | Idm 3000 А на 400 В змінний струм 50/60 Гц відповідно до МЕК 61009-2-1 |
| Клас обмеження | 3 відповідно до МЕК 61009-2-1 |
| [Ui] номінальна напруга ізоляції | 440 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ |
| Індикатор положення контакту | Так |
| Тип керування | Перемикач |
| Місцева сигналізація | Індикація несправності Iндикатор УВІМК/ВИМК |
| Спосіб кріплення | Затисканням |
| Монтажна опора | DIN-рейка |
| Сумісність гребінчастих шин і розподільчих | Зверху або знизу: зубець |
| Крок підключення | 18 мм між фазами 9 мм між фазою та нейтраллю |
| Кількість модулів Ш = 9 мм | 10 |
| Висота | 93 мм |
| Ширина | 90 мм |
| Глибина | 73 мм |
| Маса нетто | 500 г |
| Колір | Білий |
| Механічна зносостійкість | 20000 циклів |
| Електрична зносостійкість | 10000 циклів |
| Опис параметрів блокування | Пристрій для встановлення навісних замків Опечатується |
| Клеми підключення | Клеми тунельного типу Зверху або знизу1…16 мм² жорсткий Клеми тунельного типу Зверху або знизу1…10 мм² гнучкий |
| Довжина зачистки проводів | 14 мм для Зверху або знизу з'єднання |
| Момент затягування | 2 Н.м Зверху або знизу |
| Захист від витоку струму на землю | Інтегрований |
| Навколишнє середовище | |
| Стандарти | МЕК 61009-2-1 |
| Сертифікація виробу | CE |
| Ступінь захисту | IP20 відповідно до МЕК 60529 IP40 (Модульний щит) відповідно до МЕК 60529 |
| Ступінь забруднення | 3 |
| Категорія перенапруги | ІІІ відповідно до МЕК 60364 |
| Електромагнітна сумісність | Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-1 |
| Відносна вологість | 95 % на 55 °C |
| Висота над рівнем моря | 2000 m |
| Робоча температура навколишнього середови | -25…60 °C |
| Температура навколишнього повітря для збер | -40…85 °C |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 8,6 см |
| Ширина 1 упаковки | 12,5 см |
| Довжина 1 упаковки | 11,2 см |
| Вага 1 упаковки | 605,0 г |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 16 |
| Висота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 10,161 кг |
