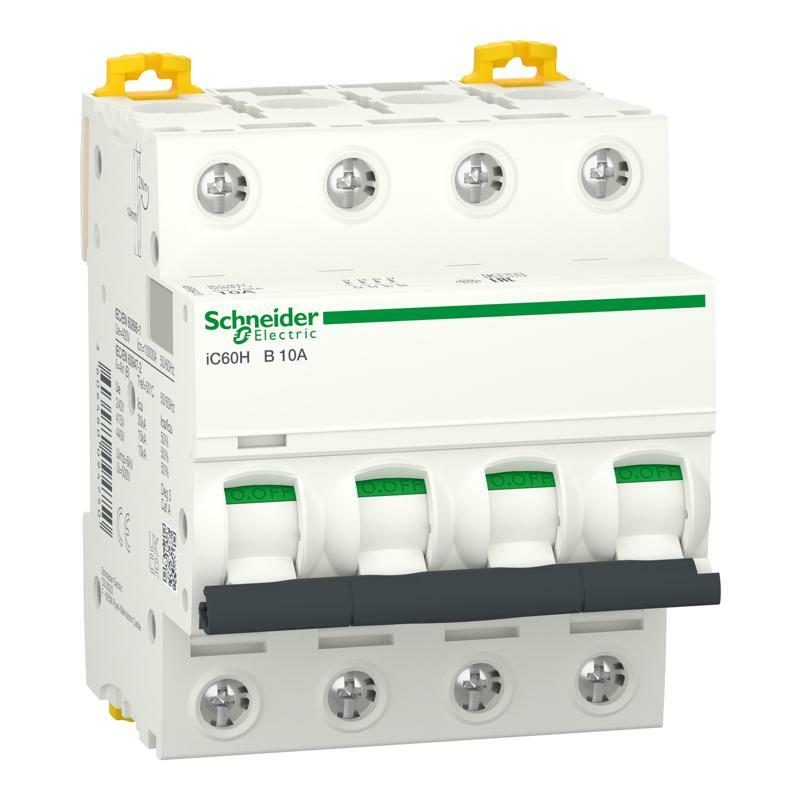

Автоматичний вимикач iC60H 4P 10A B
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Область застосування продукту | Розподіл |
| Діапазон | Acti9 |
| Назва продукту | Acti9 iC60 |
| Тип виробу або компоненту | Автоматичний вимикач |
| Назва пристрою | iC60H |
| Опис полюсів | 4P |
| Кількість захищених полюсів | 4 |
| [In] номінальний струм | 10 А |
| Тип мережі | Змінний струм ПОСТІЙНИЙ СТРУМ |
| Технологія розчеплювача | Тепломагнітний |
| Крива відключення | B |
| Відключаюча здатність | 10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1 42 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 10 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 15 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 30 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 42 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 15 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2 |
| Категорія застосування | Категорія A відповідно до EN 60947-2 Категорія A відповідно до МЕК 60947-2 |
| Відповідність вимогам по ізоляції | Так відповідно до EN 60898-1 Так відповідно до EN 60947-2 Так відповідно до МЕК 60898-1 Так відповідно до МЕК 60947-2 |
| Стандарти | МЕК 60898-1 МЕК 60947-2 EN 60947-2 EN 60898-1 |
| Додаткова інформація | |
| Частота мережі | 50/60 Гц |
| Межа магнітного відключення | 4 x In +/- 20 |
| [Ics] номінальна робоча здатність відключенн | 15 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц 7,5 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц 5 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц 15 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц 7,5 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц 5 кА 50 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц 7500 А 75 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц 7500 А 75 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц 21 кА 50 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц 21 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц 15 кА 100 % відповідно до МЕК 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ 15 кА 100 % відповідно до EN 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ |
| Клас обмеження | 3 відповідно до EN 60898-1 3 відповідно до МЕК 60898-1 |
| [Ui] номінальна напруга ізоляції | 500 В змінний струм 50/60 Гц відповідно до EN 60947-2 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до EN 60947-2 6 кВ відповідно до МЕК 60947-2 |
| Індикатор положення контакту | Так |
| Тип керування | Перемикач |
| Місцева сигналізація | Індикатор спрацювання |
| Спосіб кріплення | Фіксація |
| Монтажна опора | DIN-рейка |
| Сумісність гребінчастих шин і розподільчих | Зверху або знизу: Так |
| Кількість модулів Ш = 9 мм | 8 |
| Висота | 85 мм |
| Ширина | 72 мм |
| Глибина | 78,5 мм |
| Маса нетто | 0,5 кг |
| Колір | Білий |
| Механічна зносостійкість | 20000 циклів |
| Електрична зносостійкість | 10000 циклів |
| Клеми підключення | Одиночна клема (Зверху або знизу) 1…25 мм² жорсткий Одиночна клема (Зверху або знизу) 1…16 мм² гнучкий |
| Довжина зачистки проводів | 14 мм для Зверху або знизу з'єднання |
| Момент затягування | 2 Н.м Зверху або знизу |
| Захист від витоку струму на землю | Окремий блок |
| Навколишнє середовище | |
| Ступінь захисту | IP20 відповідно до МЕК 60529 IP20 відповідно до EN 60529 |
| Ступінь забруднення | 3 відповідно до EN 60947-2 3 відповідно до МЕК 60947-2 |
| Категорія перенапруги | IV |
| Тропічне виконання | 2 відповідно до МЕК 60068-1 |
| Відносна вологість | 95 % на 55 °C |
| Висота над рівнем моря | 0...2000 m |
| Робоча температура навколишнього середови | -35…70 °C |
| Температура навколишнього повітря для збер | -40…85 °C |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 7,3 см |
| Ширина 1 упаковки | 7,0 см |
| Довжина 1 упаковки | 9,4 см |
| Вага 1 упаковки | 436,0 г |
| Тип 2 упаковки | BB1 |
| Кількість одиниць у 2 упаковці | 3 |
| Висота 2 упаковки | 8,5 см |
| Ширина 2 упаковки | 9,8 см |
| Довжина 2 упаковки | 22,0 см |
| Вага 2 упаковки | 1,372 кг |
| Тип 3 упаковки | S03 |
| Кількість одиниць у 3 упаковці | 33 |
| Висота 3 упаковки | 30,0 см |
| Ширина 3 упаковки | 30,0 см |
| Довжина 3 упаковки | 40,0 см |
| Вага 3 упаковки | 15,602 кг |
| Гарантия | |
| Гарантія | 18 months |
