| Діапазон | Acti9 |
|---|
| Тип виробу або компоненту | Додоткові блоки диференційного захисту |
|---|

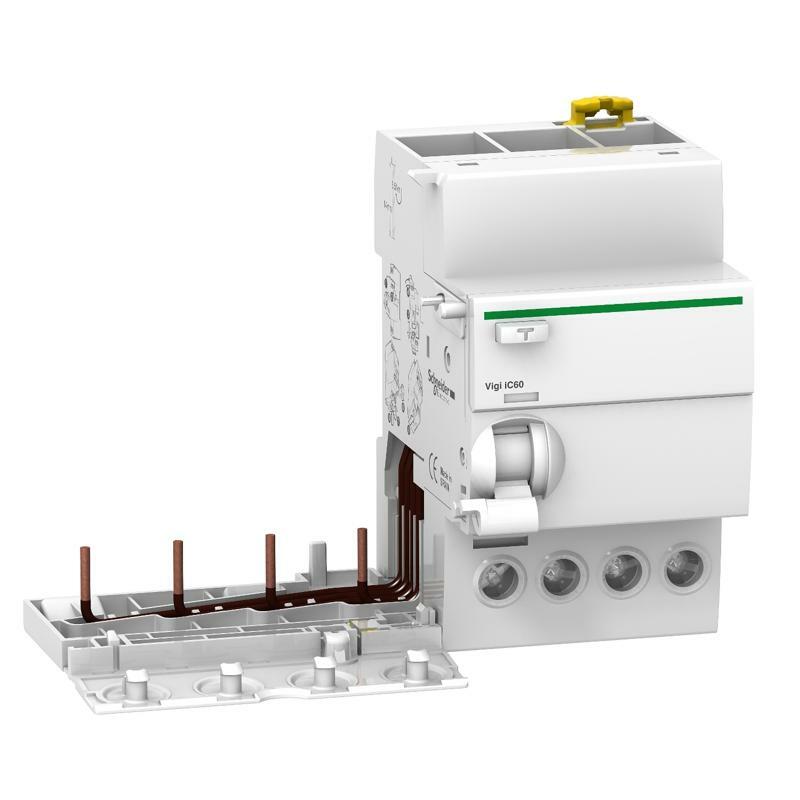

| Назва пристрою | Vigi iC60 |
|---|
| Опис полюсів | 4P |
|---|
| [In] номінальний струм | 25 А |
|---|
| Чутливість до витоку струму | 30 мА |
|---|
| Час витримки захисту від витоку струму на з | Миттєвий |
|---|
| Тип захисту від витоку струму на землю | Тип А |
|---|
| Тип мережі | Змінний струм |
|---|
| Частота мережі | 50/60 Гц |
|---|
| [Ue] номінальна робоча напруга | 400...415 В змінний струм 50/60 Гц відповідно до МЕК 61009-1
400...415 В змінний струм 50/60 Гц відповідно до МЕК 61009-2-1 |
|---|
| Стандарти | МЕК 61009-1
МЕК 61009-2-1 |
|---|
| Кількість модулів Ш = 9 мм | 6 |
|---|
| Додаткова інформація |
|---|
| Місцерозташування пристрою в системі | Вихідний |
|---|
| Технологія відключення диференційного стр | Незалежний від напруги |
|---|
| [Ui] номінальна напруга ізоляції | 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
|---|
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947-2 |
|---|
| Сумісність серії | Acti9 (Acti9 iC60)
Acti9 (Acti9 Reflex iC60) |
|---|
| Сумісність продуктів | Одиночна клема |
|---|
| Місцева сигналізація | Індикатор спрацювання |
|---|
| Спосіб кріплення | Затисканням |
|---|
| Монтажна опора | DIN-рейка |
|---|
| Електричне підключення до автоматичного ви | Гвинтове |
|---|
| Сумісність гребінчастих шин і розподільчих | Нижній: Так |
|---|
| Висота | 91 мм |
|---|
| Ширина | 54 мм |
|---|
| Глибина | 73,5 мм |
|---|
| Маса нетто | 0,245 кг |
|---|
| Клеми підключення | Термінал тунельного типу Зворотній бік для 1 кабель(і) 1…25 мм² жорсткий без кабельного наконечника
Термінал тунельного типу Зворотній бік для 1 кабель(і) 1…16 мм² гнучкий без кабельного наконечника
Термінал тунельного типу Зворотній бік для 1 кабель(і) 1…16 мм² гнучкий з кабельним наконечником |
|---|
| Довжина зачистки проводів | 14 мм для Нижній з'єднання |
|---|
| Момент затягування | 2 Н.м Нижній |
|---|
| Навколишнє середовище |
|---|
| Ступінь захисту | IP20 відповідно до МЕК 60529
IP40 (Модульний щит) відповідно до МЕК 60529 |
|---|
| Ступінь забруднення | 3 відповідно до МЕК 60947-2 |
|---|
| Електромагнітна сумісність | Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-1 |
|---|
| Робоча температура навколишнього середови | -25…60 °C |
|---|
| Температура навколишнього повітря для збер | -40…85 °C |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 9,000 см |
|---|
| Ширина 1 упаковки | 12,000 см |
|---|
| Довжина 1 упаковки | 14,600 см |
|---|
| Вага 1 упаковки | 217,000 г |
|---|
| Тип 2 упаковки | S03 |
|---|
| Кількість одиниць у 2 упаковці | 15 |
|---|
| Висота 2 упаковки | 30,000 см |
|---|
| Ширина 2 упаковки | 30,000 см |
|---|
| Довжина 2 упаковки | 40,000 см |
|---|
| Вага 2 упаковки | 3,756 кг |
|---|
| Гарантия |
|---|
| Гарантія | 18 months |
|---|
