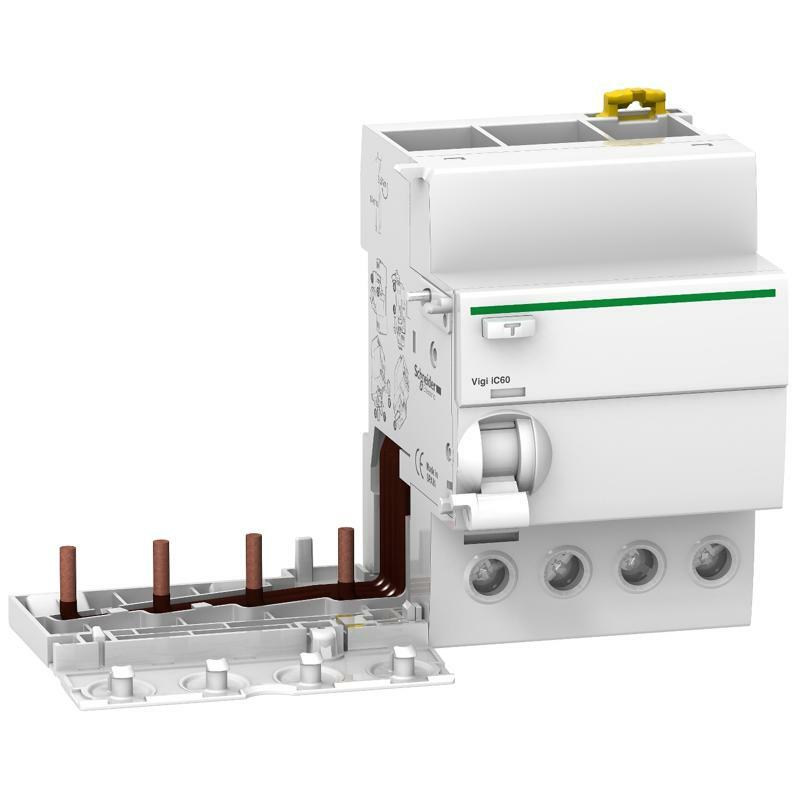

Диф. блок VIGI iC60 4P 63A 300ма A
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | Acti9 |
| Тип виробу або компоненту | Додоткові блоки диференційного захисту |
| Назва пристрою | Vigi iC60 |
| Опис полюсів | 4P |
| [In] номінальний струм | 63 А |
| Чутливість до витоку струму | 300 мА |
| Час витримки захисту від витоку струму на з | Миттєвий |
| Тип захисту від витоку струму на землю | Тип А |
| Тип мережі | Змінний струм |
| Частота мережі | 50/60 Гц |
| [Ue] номінальна робоча напруга | 230...415 В змінний струм 50/60 Гц відповідно до МЕК 61009-1 230...415 В змінний струм 50/60 Гц відповідно до МЕК 61009-2-1 |
| Стандарти | МЕК 61009-1 МЕК 61009-2-1 |
| Кількість модулів Ш = 9 мм | 7 |
| Додаткова інформація | |
| Місцерозташування пристрою в системі | Вихідний |
| Технологія відключення диференційного стр | Незалежний від напруги |
| [Ui] номінальна напруга ізоляції | 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947-2 |
| Сумісність серії | Acti9 (Acti9 iC60) Acti9 (Acti9 Reflex iC60) |
| Сумісність продуктів | Одиночна клема |
| Місцева сигналізація | Індикатор спрацювання |
| Спосіб кріплення | Затисканням |
| Монтажна опора | DIN-рейка |
| Електричне підключення до автоматичного ви | Гвинтове |
| Сумісність гребінчастих шин і розподільчих | Нижній: Так |
| Висота | 91 мм |
| Ширина | 135 мм |
| Глибина | 73,5 мм |
| Маса нетто | 0,245 кг |
| Клеми підключення | Термінал тунельного типу Зворотній бік для 1 кабель(і) 1…35 мм² жорсткий без кабельного наконечника Термінал тунельного типу Зворотній бік для 1 кабель(і) 1…25 мм² гнучкий без кабельного наконечника Термінал тунельного типу Зворотній бік для 1 кабель(і) 1…25 мм² гнучкий з кабельним наконечником |
| Довжина зачистки проводів | 14 мм для Нижній з'єднання |
| Момент затягування | 3,5 Н.м Нижній |
| Навколишнє середовище | |
| Ступінь захисту | IP20 відповідно до МЕК 60529 IP40 (Модульний щит) відповідно до МЕК 60529 |
| Ступінь забруднення | 3 відповідно до МЕК 60947-2 |
| Електромагнітна сумісність | Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-1 |
| Робоча температура навколишнього середови | -25…60 °C |
| Температура навколишнього повітря для збер | -40…85 °C |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 8,7 см |
| Ширина 1 упаковки | 12,0 см |
| Довжина 1 упаковки | 14,6 см |
| Вага 1 упаковки | 251,0 г |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 15 |
| Висота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 4,267 кг |
| Гарантия | |
| Гарантія | 18 months |
