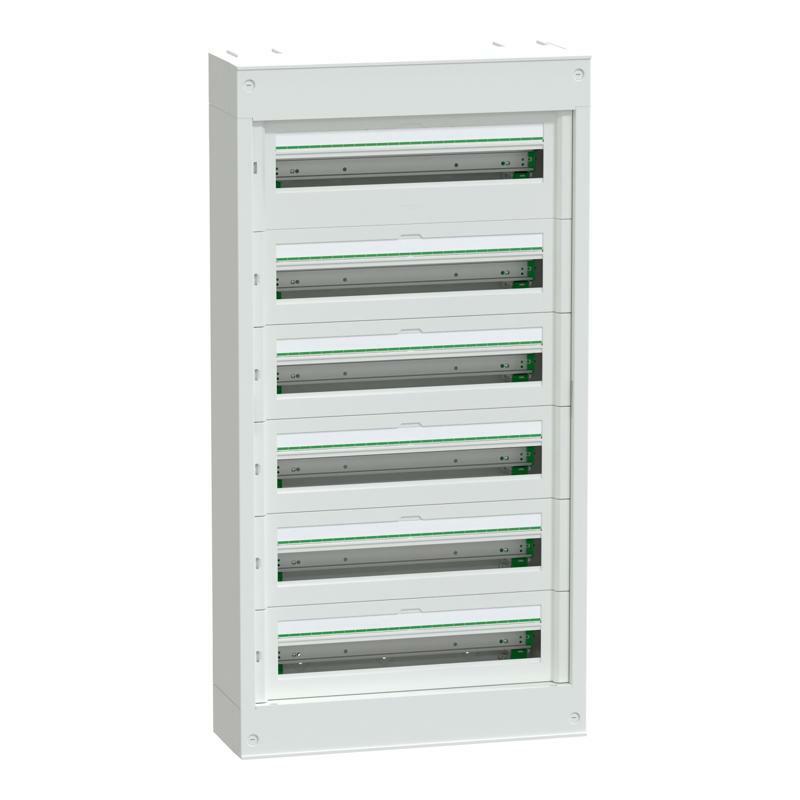

Розподільчий щит навісний, 6 рядів, 24 модулі, PrismaSeT S
- Широкий вибір клемних колодок, гвинтових або безгвинтових, що комплектуються або доступні в якості аксесуарів
- Підвищений рівень ергономіки для електриків та монтажників
- Повна сумісність з пристроями та розподільчими аксесуарами Schneider Electric
- Комплексний асортимент модульних щитів і аксесуарів, розрахованих на застосування до 160 А
- Знімна DIN-рейка
- Екологічна ефективність продукту
Розподільчий щит навісний PrismaSeT S. Зроблений з металу та пластику, щит містить 6 рядів по 24 модулі ( 18мм ). У щиті можна розмістити всі типи модульних розподільних пристроїв. У першому ряду щита збільшений простір для розміщення вхідного автоматичного вимикача або NSXm 160, оснащеного, за необхідності, пристроем диференційного захисту. Щит призначений для встановлення всередині приміщень. Ступінь захисту IP41 ( з дверима ) і IP30 ( без дверей ). Колір корпусу, пластрону білий (RAL 9003). Щит призначений для використання у житлових та промислових секторах. Щит розреблено для електриків, він ергономічний та гнучкий у встановленні. Кабелі можуть вводитися через верхню або нижню частину щита за допомогою зйомних пластин для введення кабелів. Можливо вводити кабелі, шини та кабельні короби. Щит поставляється в зібраному вигляді. Оснащений 6 DIN-рейками. Рейки зйомні, що полегшує прокладання кабелів та технічне обслуговування. Комплектується з 1 клемним блоком заземлення. Клемний блок забезпечує 72 виходи (9x25 мм² + 63x4 мм²). Щит може вмістити вертикальний розподільний блок Acti9 VDIS 24 модулі. З щитом комплектуються: 6 захисних пластин, 4 кабельні зажими, 6 пластронів, 6 заглушок. Клас електричної ізоляції II. Номінальна напруга ізоляції Ui 400 В. Категорія перенапруги II. Номінальний струм In 160 А. Відповідає стандартам МЄК 61439-1, 2 і 3. Загальні розміри: (Ш) 570 мм x (В) 1106 мм x (Г) 191 мм. Вага виробу 20,350 кг.
