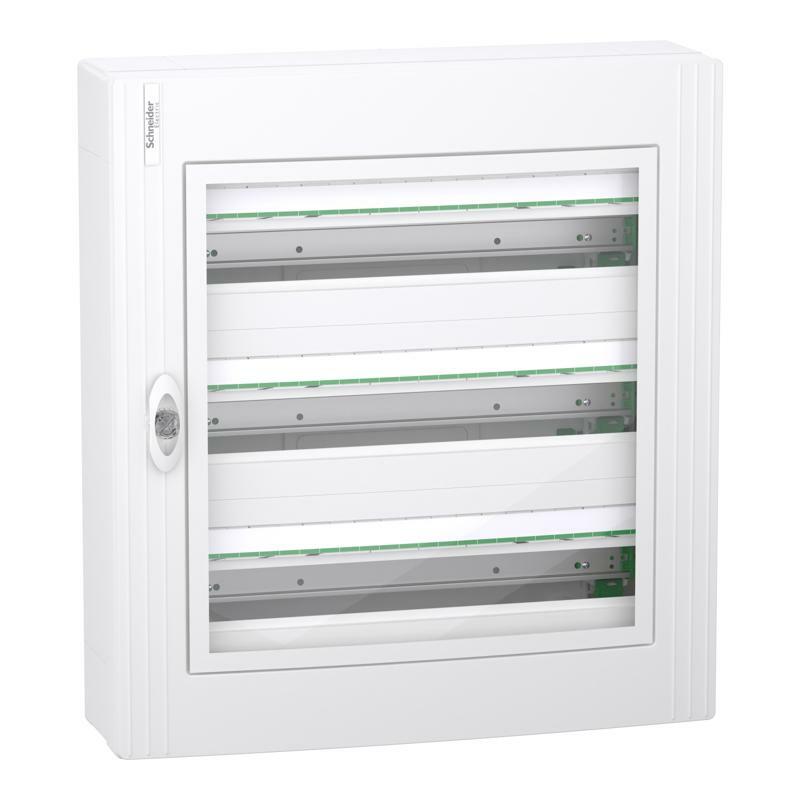

Розподільчий щит навісний, 3 ряди, 24 модулі, прозорі двері, PrismaSeT XS
- Простота встановлення
- Знімні бічні та верхні/нижні кабельні вводи
- Знімна DIN-рейка
- Ступінь захисту IP30 можна підвищити до IP40 встановивши додаткові двері
- Широкий вибір клемних колодок, гвинтових або безгвинтових, що комплектуються або доступні в якості аксесуарів
- Екологічна ефективність продукту
Розподільчий щит навісний PrismaSeT XS. Зроблений з металу та пластику, щит містить 3 ряди по 24 модулі ( 18мм ). У щиті можна розмістити всі типи модульних розподільних пристроїв. Щит призначений для встановлення всередині приміщень. Ступінь захисту IP40 ( при закритих дверях ). Комплектується прозорими дверима. Колір корпусу, пластрону білий (RAL 9003). Щит призначений для використання у житлових та промислових секторах. Щит розреблено для електриків, він ергономічний та гнучкий у встановленні. Кабелі можуть вводитися через верхню або нижню частину щита за допомогою зйомних пластин для введення кабелів. Можливо вводити кабелі, шини та кабельні короби. Оснащений 1 задньою панеллю та 3 DIN-рейками. Рейки зйомні, що полегшує прокладання кабелів та технічне обслуговування. Комплектується з 1 клемним блоком заземлення та 1 клемним блоком нейтралі. Клемний блок заземлення забезпечує 38 виходів (6x25 мм² + 32x4 мм²). Клемний блок нейтралі має 56 виходів (4x (3x25 мм² + 11x4мм²)). Щит може вмістити вертикальний розподільний блок Acti9 VDIS 24 модулі. З щитом комплектуються: 3 маркувальні набори, 3 захисні пластини, 1 заглушка та елементи кріплення кабелів. Клас електричної ізоляції II. Номінальна напруга ізоляції Ui 400 В. Категорія перенапруги II. Номінальний струм In 125А. Розсіювана потужність 76 Вт. Повністю відповідає стандартам МЄК 60670-1 і 24, 61439-1 і 3. Загальні розміри: (Ш) 550 мм x (В) 600 мм x (Г) 168 мм.
