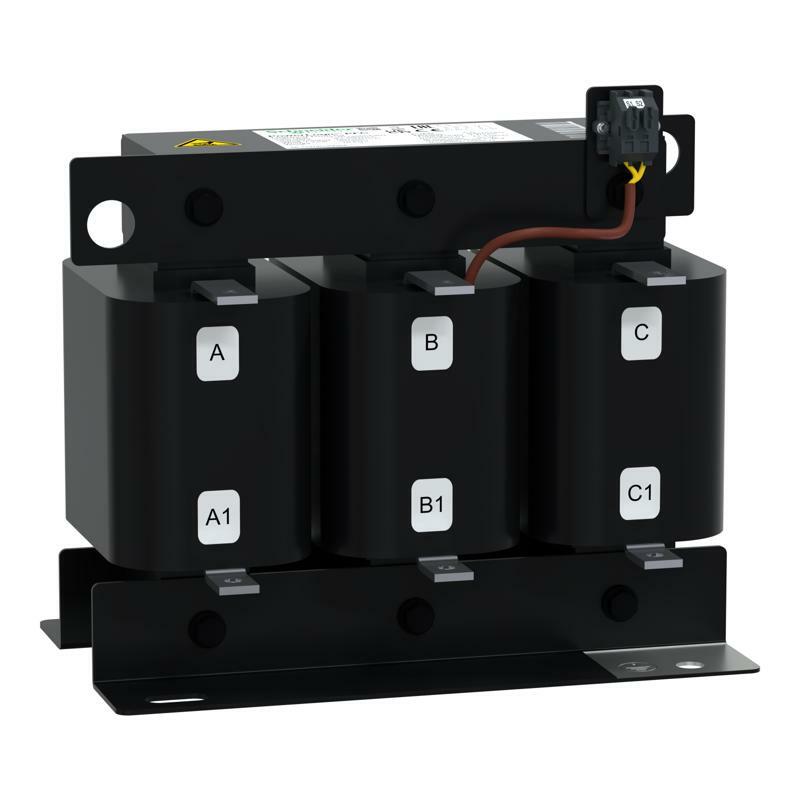

Дрос 135гц 6,5квар 400В ДО КОНД Varplus
| Головна | |
|---|---|
| Діапазон | PowerLogic |
| Назва пристрою | DR |
| Тип виробу або компоненту | Розстроєний реактор |
| Частота мережі | 50 Гц |
| Номінальна реактивна потужність | 6,5 кВАр для 400 В змінний струм 50 Гц |
| Номінальна напруга мережі | 400 В змінний струм 50 Гц |
| Порядок налаштування | 2,7 - 135 Гц - 14 % - 50 Гц |
| Додаткова інформація | |
| втрати потужності (макс.) | 100 Вт |
| Значення індуктивності | 11,439 мГн |
| Допустиме відхилення індуктивності | - від 5 % до 5 % на фазу |
| Основна гармоніка струму | 9,4 А |
| Номінальний струм RMS | 9,6 А |
| Клас електричної ізоляції | Клас H |
| [Ui] номінальна напруга ізоляції | 1,1 кВ |
| Випробувальна напруга діелектрика | 4 кВ 50 Гц 1 хвилина |
| [Imp] максимальний довготривалий струм | 1.12 x I1 |
| Спектр синусоїдального гармонійного струм | 5,5 % x I3 10,7 % x I5 5,3 % x I7 2,1 % x I11 |
| Витримуваний робочий струм | 2.2 x Isc |
| [Ith] умовний тепловий струм у відкритому вик | 2 А на 250 В змінний струм 50 Гц |
| Тип установки | Внутрішня установка |
| Тип охолодження | Примусове охолодження |
| Клеми підключення | Клемна колодка |
| Центр фіксації | 200 x 125 мм |
| Висота | 220 мм |
| Ширина | 240 мм |
| Глибина | 160 мм |
| Маса нетто | 10 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60068 |
| Ступінь захисту | IP00 |
| Висота над рівнем моря | <= 2000 m |
| Робоча температура навколишнього середови | 0…55 °C на <= 1000 m 0…50 °C на> 1000...2000 m |
| Середня робоча температура оточуючого пові | 50 °C на <= 1000 m (в середньому за 24 години) 40 °C на <= 1000 m (в середньому за 1 рік) 45 °C на> 1000...2000 m (в середньому за 24 години) 35 °C на> 1000...2000 m (в середньому за 1 рік) |
| Кліматична стійкість | Відносна вологість: 20...80 % Сольовий туман (400 В/50 Гц) : 250 годин |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 24,000 см |
| Ширина 1 упаковки | 29,500 см |
| Довжина 1 упаковки | 30,500 см |
| Вага 1 упаковки | 10,000 кг |
| Тип 2 упаковки | P12 |
| Кількість одиниць у 2 упаковці | 12 |
| Висота 2 упаковки | 50,000 см |
| Ширина 2 упаковки | 80,000 см |
| Довжина 2 упаковки | 120,000 см |
| Вага 2 упаковки | 132,000 кг |
