| Діапазон | PowerLogic |
|---|

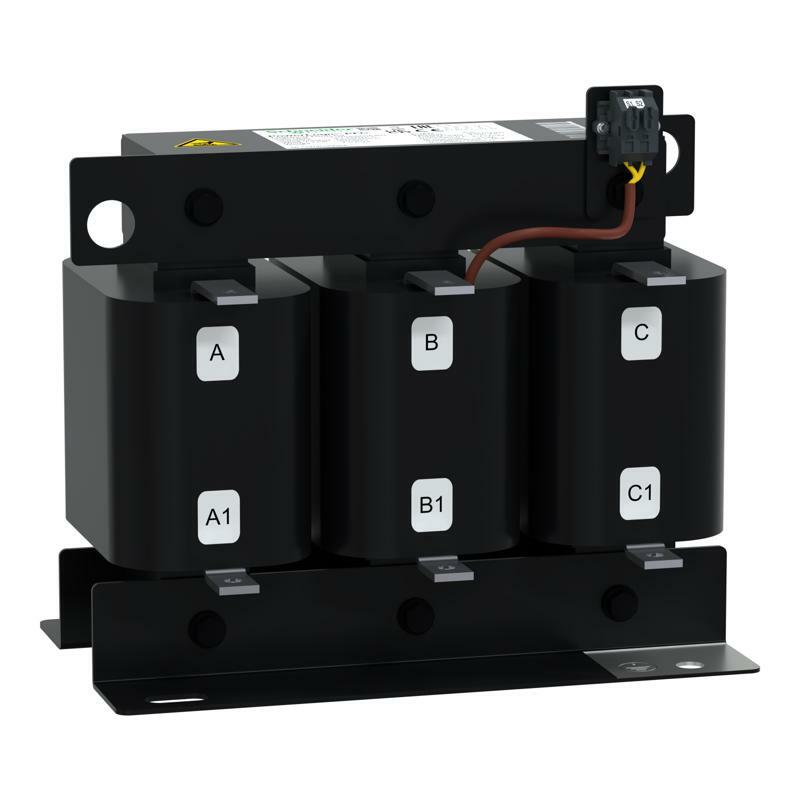

| Назва пристрою | DR |
|---|
| Тип виробу або компоненту | Розстроєний реактор |
|---|
| Частота мережі | 50 Гц |
|---|
| Номінальна реактивна потужність | 6,5 кВАр для 400 В змінний струм 50 Гц |
|---|
| Номінальна напруга мережі | 400 В змінний струм 50 Гц |
|---|
| Порядок налаштування | 4,2 - 210 Гц - 5.7 % - 50 Гц |
|---|
| Додаткова інформація |
|---|
| втрати потужності (макс.) | 100 Вт |
|---|
| Значення індуктивності | 4,727 мГн |
|---|
| Допустиме відхилення індуктивності | - від 5 % до 5 % на фазу |
|---|
| Основна гармоніка струму | 9,4 А |
|---|
| Номінальний струм RMS | 11,4 А |
|---|
| Клас електричної ізоляції | Клас H |
|---|
| [Ui] номінальна напруга ізоляції | 1,1 кВ |
|---|
| Випробувальна напруга діелектрика | 4 кВ 50 Гц 1 хвилина |
|---|
| [Imp] максимальний довготривалий струм | 1.3 x I1 |
|---|
| Спектр синусоїдального гармонійного струм | 2,9 % x I3
67,8 % x I5
18,6 % x I7
6,2 % x I11 |
|---|
| Витримуваний робочий струм | 2.2 x Isc |
|---|
| [Ith] умовний тепловий струм у відкритому вик | 2 А на 250 В змінний струм 50 Гц |
|---|
| Тип установки | Внутрішня установка |
|---|
| Тип охолодження | Примусове охолодження |
|---|
| Клеми підключення | Клемна колодка |
|---|
| Центр фіксації | 200 x 125 мм |
|---|
| Висота | 220 мм |
|---|
| Ширина | 240 мм |
|---|
| Глибина | 160 мм |
|---|
| Маса нетто | 9 кг |
|---|
| Навколишнє середовище |
|---|
| Стандарти | МЕК 60068 |
|---|
| Ступінь захисту | IP00 |
|---|
| Висота над рівнем моря | <= 2000 m |
|---|
| Робоча температура навколишнього середови | 0…55 °C на <= 1000 m
0…50 °C на> 1000...2000 m |
|---|
| Середня робоча температура оточуючого пові | 50 °C на <= 1000 m (в середньому за 24 години)
40 °C на <= 1000 m (в середньому за 1 рік)
45 °C на> 1000...2000 m (в середньому за 24 години)
35 °C на> 1000...2000 m (в середньому за 1 рік) |
|---|
| Кліматична стійкість | Відносна вологість: 20...80 %
Сольовий туман (400 В/50 Гц) : 250 годин |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 22,5 см |
|---|
| Ширина 1 упаковки | 28 см |
|---|
| Довжина 1 упаковки | 30 см |
|---|
| Вага 1 упаковки | 9,5 кг |
|---|
