| Головна |
|---|
| Номінальна напруга мережі | 400 В змінний струм 50 Гц
415 В змінний струм 50 Гц |
|---|
| Номінальна реактивна потужність | 45 кВАр |
|---|
| Режим роботи | Автоматичний |
|---|
| Діапазон | PowerLogic |
|---|

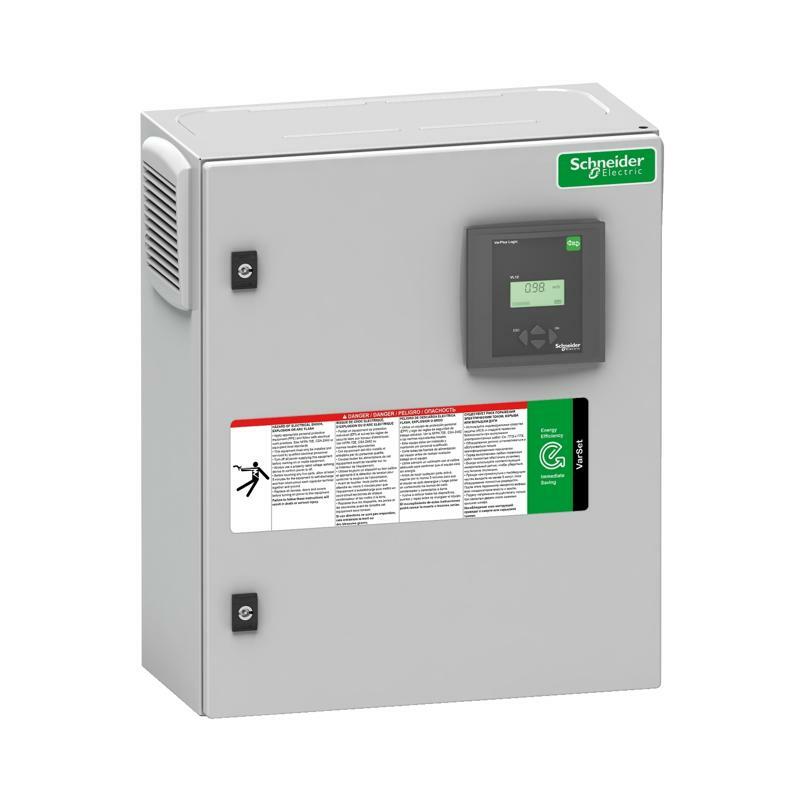

| Назва пристрою | автоматична конденсаторна батарея |
|---|
| Тип виробу або компоненту | Батарея конденсаторів |
|---|
| Додаткова інформація |
|---|
| Рівень забруднення мережі | Не забруднена |
|---|
| [Gh/Sn] гармонійні перешкоди | 0…15 % |
|---|
| [THDU] загальний коефіцієнт гармонік напруги | 0…3 % |
|---|
| Поетапна корекція коефіцієнта потужності | 7,5 кВАр |
|---|
| Поетапна композиція | 7.5 + 15 + 22.5 |
|---|
| Місце підключення | Верхній |
|---|
| Тип контролера | PowerLogic PFC контролер VPL6 |
|---|
| конденсаторна технологія | Конденсатор EasyLogic PFC |
|---|
| Опис полюсів | 3P |
|---|
| Допустиме відхилення ємності | - від 5 % до 10 |
|---|
| [Ui] номінальна напруга ізоляції | 500 В |
|---|
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ |
|---|
| Максимальна допустима напруга | 1.1 x Un (8 год за 24 год) відповідно до МЕК 60831 |
|---|
| [Imp] максимальний довготривалий струм | Батарея: 1.36 x In на 400 В відповідно до МЕК 61439-2
Батарея: 1.19 x In на 415 В відповідно до МЕК 61439-2
Конденсатор: 1.5 x In на 480 В відповідно до МЕК 60831 |
|---|
| захист основного вводу | Без захисту |
|---|
| [Icw] номінальний короткочасно допустимий ст | 30 кА на 1 с (Icw) |
|---|
| Тип ступінчастого захисту | Перевантаження: контроль гармонік від контролера PowerLogic PFC Controller
Коротке замикання: захист перед входом |
|---|
| Доступність для експлуатації | Передня частина |
|---|
| Колір | Сірий (RAL 7035) |
|---|
| максимальна вага | 57 кг |
|---|
| Висота | 650 мм |
|---|
| Ширина | 500 мм |
|---|
| Глибина | 250 мм |
|---|
| Додаткове обладнання | Допоміжний трансформатор |
|---|
| Доступна функція | Тривожний контакт
Розмикаючий контакт GenSet |
|---|
| Навколишнє середовище |
|---|
| Стандарти | МЕК 61439-1
МЕК 61921
МЕК 61439-2 |
|---|
| Сертифікація виробу | CE
ASEFA
EAC |
|---|
| Місце встановлення | Критий |
|---|
| Ступінь захисту | Навколишнє середовище: IP31 |
|---|
| Ступінь ударозахисту | IK10 |
|---|
| Відносна вологість | 0…95 % |
|---|
| Висота над рівнем моря | <= 2000 m |
|---|
| Робоча температура навколишнього середови | -5…45 °C |
|---|
| Середня робоча температура оточуючого пові | 35 °C (щорічний)
45 °C (понад 24 години) |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 77,0 см |
|---|
| Ширина 1 упаковки | 60,0 см |
|---|
| Довжина 1 упаковки | 80,0 см |
|---|
| Вага 1 упаковки | 27,0 кг |
|---|
