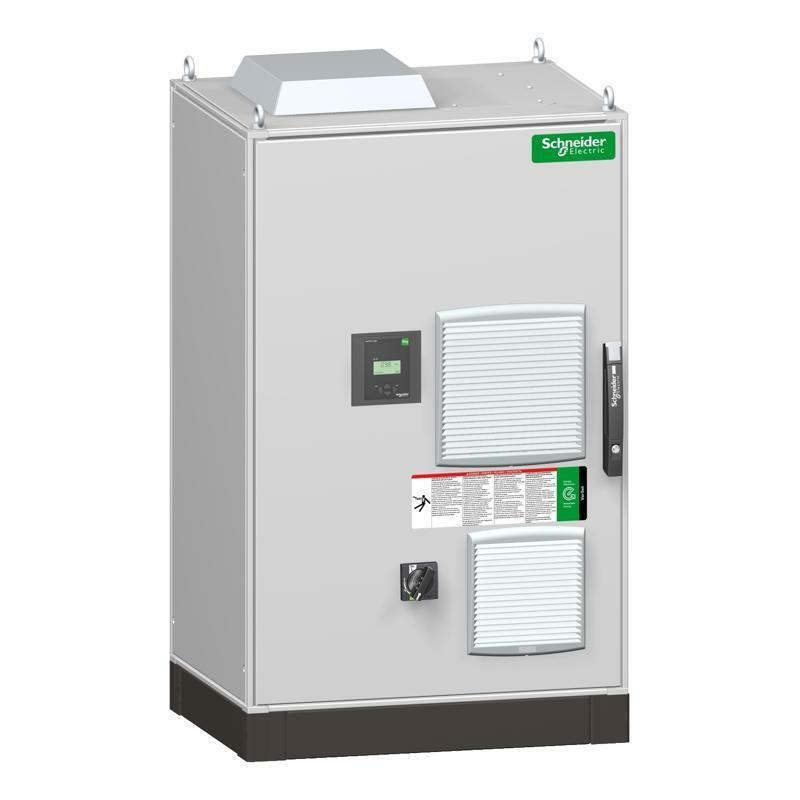

Varset 200 квар д/забруд.мережі Dr4,2
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Номінальна напруга мережі | 400 В змінний струм 50 Гц 415 В змінний струм 50 Гц |
| Номінальна реактивна потужність | 200 кВАр |
| Режим роботи | Автоматичний |
| Діапазон | PowerLogic |
| Назва пристрою | авто-конденсаторна батарея з розстроєним реактором |
| Тип виробу або компоненту | Батарея конденсаторів |
| Додаткова інформація | |
| Рівень забруднення мережі | Забруднене |
| [Gh/Sn] гармонійні перешкоди | 25…50 % |
| [THDU] загальний коефіцієнт гармонік напруги | 4…7 % |
| Коефіцієнт налаштування | 4,2 |
| Частота налаштування | 210 Гц |
| Поетапна корекція коефіцієнта потужності | 50 кВАр |
| Поетапна композиція | 2x50 + 100 |
| Місце підключення | Нижній |
| Тип контролера | PowerLogic PFC контролер VPL6 |
| конденсаторна технологія | КРМ PowerLogic + реактивний дросель з підстроюванням |
| Опис полюсів | 3P |
| Допустиме відхилення ємності | - від 5 % до 10 |
| [Ui] номінальна напруга ізоляції | 690 В |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| Максимальна допустима напруга | 1.1 x Un (8 год за 24 год) відповідно до МЕК 60831 |
| [Imp] максимальний довготривалий струм | Конденсатор: 1.8 x In на 480 В відповідно до МЕК 60831 Батарея: 1.31 x In на 400 В відповідно до МЕК 61439-2 Батарея: 1.19 x In на 415 В відповідно до МЕК 61439-2 |
| захист основного вводу | Без захисту |
| [Icw] номінальний короткочасно допустимий ст | 35 кА на 1 с (Icw) |
| Тип ступінчастого захисту | Перевантаження: контроль гармонік від контролера PowerLogic PFC Controller Коротке замикання: запобіжник |
| Доступність для експлуатації | Передня частина |
| Колір | Сірий (RAL 7035) |
| максимальна вага | 350 кг |
| Висота | 1400 мм |
| Ширина | 800 мм |
| Глибина | 600 мм |
| Додаткове обладнання | Допоміжний трансформатор |
| Внутрішній трансформатор напруги | 400/230 В - 400 В·А |
| Доступна функція | Розмикаючий контакт GenSet Тривожний контакт |
| Навколишнє середовище | |
| Стандарти | МЕК 61921 МЕК 61439-1 МЕК 61439-2 |
| Сертифікація виробу | EAC CE ASEFA |
| Місце встановлення | Критий |
| Ступінь захисту | Навколишнє середовище: IP31 Безпека: IPxx B |
| Ступінь ударозахисту | IK10 |
| Відносна вологість | 0…95 % |
| Висота над рівнем моря | <= 2000 m |
| Робоча температура навколишнього середови | -5…45 °C |
| Середня робоча температура оточуючого пові | 35 °C (щорічний) 45 °C (понад 24 години) |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 157,000 см |
| Ширина 1 упаковки | 120,000 см |
| Довжина 1 упаковки | 80,000 см |
| Вага 1 упаковки | 412,544 кг |
