| Головна |
|---|
| Серія продукту | Canalis |
|---|
| Назва пристрою | KBA |
|---|

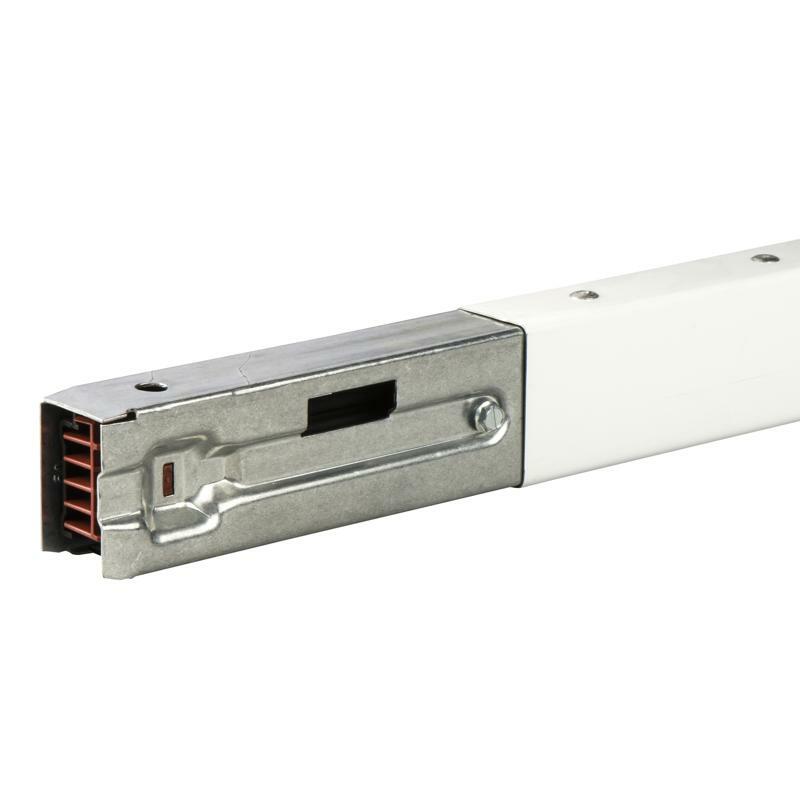

| Тип виробу або компоненту | Шинопровід |
|---|
| Опис шини | Пряма довжина |
|---|
| Область застосування продукту | Розподіл розеток
Освітлення |
|---|
| [Ie] номінальний робочий струм | 40 А на 35 °C |
|---|
| [Ue] номінальна робоча напруга | 230...400 В |
|---|
| Частота мережі | 50/60 Гц |
|---|
| Полярність шини | L + N + PE |
|---|
| Кількість ланцюгів | 1 |
|---|
| Кількість відгалужень | 3 |
|---|
| Тип керування | Без |
|---|
| Спосіб кріплення | Кліпсами |
|---|
| Додаткова інформація |
|---|
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ |
|---|
| [Ui] номінальна напруга ізоляції | 690 В |
|---|
| [Icw] номінальний короткочасно допустимий ст | 0,94 кА |
|---|
| [Ipk] номінальний ударний струм | 9,6 кА |
|---|
| Ліміт термічної напруги | 900 кА².с |
|---|
| Максимальне випромінюване магнітне поле | 2 pT |
|---|
| Повне гармонійне спотворення | 0…15 % 40 А
15…33 % 32 А
33…100 % 28 А |
|---|
| Максимальне просідання напруги | <0,3 В з коефіцієнтом потужності = 1 на 50 Гц з 1А на 100 м довжини
<0,28 В з коефіцієнтом потужності = 0,9 на 50 Гц з 1А на 100 м довжини
<0,25 В з коефіцієнтом потужності = 0,8 на 50 Гц з 1А на 100 м довжини
<0,22 В з коефіцієнтом потужності = 0,7 на 50 Гц з 1А на 100 м довжини |
|---|
| Стандарти | МЕК 61439-6
МЕК 61439-1 |
|---|
| Ширина | 30 мм |
|---|
| Висота | 46 мм |
|---|
| Довжина | 2 м |
|---|
| Колір | Білий (RAL 9003) |
|---|
| Маса нетто | 1,7 кг |
|---|
| Навколишнє середовище |
|---|
| Ступінь захисту | IP55 відповідно до МЕК 60529 |
|---|
| Ступінь ударозахисту | IK06 відповідно до МЕК 62262 |
|---|
| Робоча температура повітря | 0…35 °C (100 % від In)
35…40 °C (96 % в)
40…45 °C (93 % в)
45…50 °C (89 % в)
50…55 °C (85 % в Індії) |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 2,900 см |
|---|
| Ширина 1 упаковки | 4,500 см |
|---|
| Довжина 1 упаковки | 214,000 см |
|---|
| Вага 1 упаковки | 2,000 кг |
|---|
| Тип 2 упаковки | BB1 |
|---|
| Кількість одиниць у 2 упаковці | 6 |
|---|
| Висота 2 упаковки | 10,300 см |
|---|
| Ширина 2 упаковки | 10,500 см |
|---|
| Довжина 2 упаковки | 219,000 см |
|---|
| Вага 2 упаковки | 12,000 кг |
|---|
| Тип 3 упаковки | PAL |
|---|
| Кількість одиниць у 3 упаковці | 144 |
|---|
| Висота 3 упаковки | 65,000 см |
|---|
| Ширина 3 упаковки | 64,000 см |
|---|
| Довжина 3 упаковки | 220,000 см |
|---|
| Вага 3 упаковки | 300,500 кг |
|---|
| Гарантия |
|---|
| Гарантія | 18 months |
|---|
