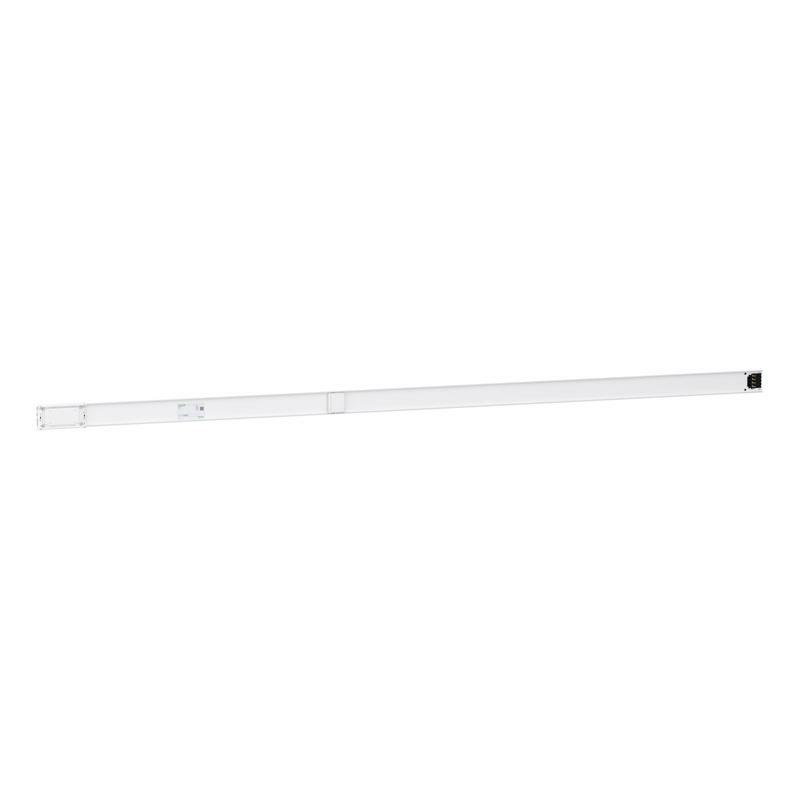

3м розп секц 1В шинопр Canalis 40А 400В
| Головна | |
|---|---|
| Серія продукту | Canalis |
| Назва продукту | KN |
| Тип виробу або компоненту | Пряма довжина |
| Область застосування продукту | Розподіл малої потужності |
| [Ie] номінальний робочий струм | 40 А на 35 °C |
| Полярність шини | 3L + PEN 3L + N + PE |
| Кількість відгалужень | 1 |
| Довжина | 3 м |
| Додаткова інформація | |
| [Ue] номінальна робоча напруга | 230...500 В |
| Частота мережі | 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ |
| [Ui] номінальна напруга ізоляції | 500 В |
| [Icw] номінальний короткочасно допустимий ст | 1,4 кА |
| [Ipk] номінальний ударний струм | 6 кА |
| Електричне з'єднання | Змащений ковзний контакт |
| Випромінюване магнітне поле | 0,039 мкТ |
| Ліміт термічної напруги | 1980 кА².с |
| Повне гармонійне спотворення | 0…15 % 40 А 15…33 % 32 А 33…100 % 28 А |
| Максимальне просідання напруги | <0,168 В з коефіцієнтом потужності = 1 на 50 Гц з 1А на 100 м довжини <0,161 В з коефіцієнтом потужності = 0,9 на 50 Гц з 1А на 100 м довжини <0,147 В з коефіцієнтом потужності = 0,8 на 50 Гц з 1А на 100 м довжини <0,133 В з коефіцієнтом потужності = 0,7 на 50 Гц з 1А на 100 м довжини |
| Спосіб кріплення | Гвинтами |
| Положення нейтралі | Вгору |
| Кількість ланцюгів | 1 |
| Тип керування | Без |
| Стандарти | МЕК 61439-6 |
| Ширина | 92 мм |
| Глибина | 27,5 мм |
| Колір | Білий (RAL 9001) |
| Маса нетто | 5,5 кг |
| Навколишнє середовище | |
| Ступінь захисту | IP55 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK08 відповідно до МЕК 62262 |
| Робоча температура повітря | 0…35 °C (100 % від In) 35…40 °C (97 % в) 40…45 °C (94 % в) 45…50 °C (91 % в) 50…55 °C (87 % в) |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 3,500 см |
| Ширина 1 упаковки | 10,000 см |
| Довжина 1 упаковки | 310,000 см |
| Вага 1 упаковки | 5,000 кг |
| Тип 2 упаковки | BB1 |
| Кількість одиниць у 2 упаковці | 4 |
| Висота 2 упаковки | 11,000 см |
| Ширина 2 упаковки | 16,000 см |
| Довжина 2 упаковки | 314,000 см |
| Вага 2 упаковки | 22,000 кг |
| Тип 3 упаковки | PAL |
| Кількість одиниць у 3 упаковці | 48 |
| Висота 3 упаковки | 45,400 см |
| Ширина 3 упаковки | 68,000 см |
| Довжина 3 упаковки | 320,000 см |
| Вага 3 упаковки | 310,200 кг |
| Гарантия | |
| Гарантія | 18 months |
