| Головна |
|---|

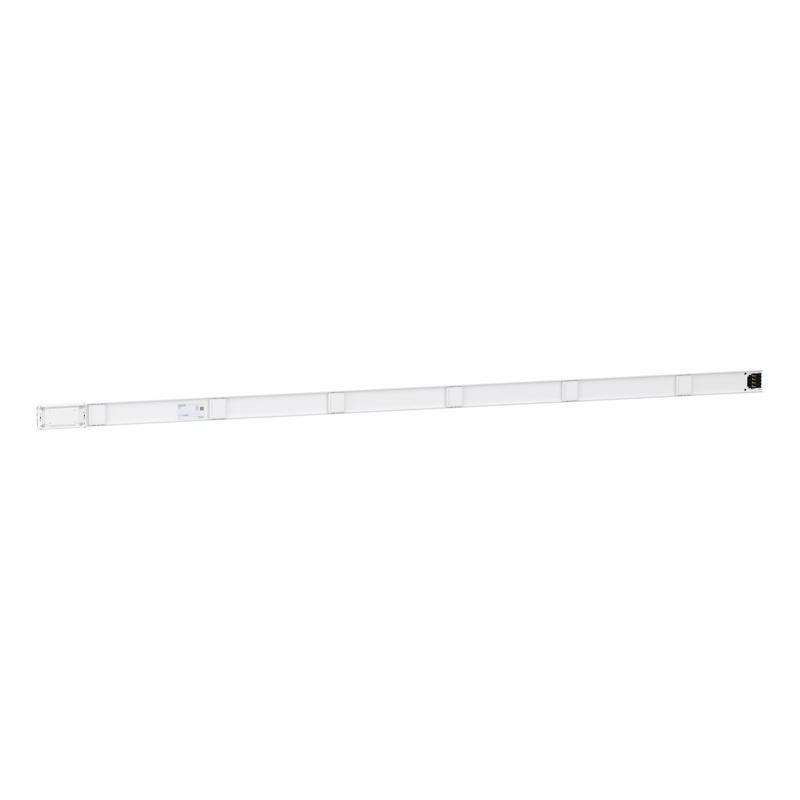

| Серія продукту | Canalis |
|---|
| Назва продукту | KN |
|---|
| Тип виробу або компоненту | Пряма довжина |
|---|
| Область застосування продукту | Розподіл малої потужності |
|---|
| [Ie] номінальний робочий струм | 40 А на 35 °C |
|---|
| Полярність шини | 3L + N + PE
3L + PEN |
|---|
| Кількість відгалужень | 6 |
|---|
| Довжина | 3 м |
|---|
| Додаткова інформація |
|---|
| [Ue] номінальна робоча напруга | 230...500 В |
|---|
| Частота мережі | 50/60 Гц |
|---|
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ |
|---|
| [Ui] номінальна напруга ізоляції | 500 В |
|---|
| [Icw] номінальний короткочасно допустимий ст | 1,4 кА |
|---|
| [Ipk] номінальний ударний струм | 6 кА |
|---|
| Електричне з'єднання | Змащений ковзний контакт |
|---|
| Випромінюване магнітне поле | 0,039 мкТ |
|---|
| Ліміт термічної напруги | 1980 кА².с |
|---|
| Повне гармонійне спотворення | 0…15 % 40 А
15…33 % 32 А
33…100 % 28 А |
|---|
| Максимальне просідання напруги | <0,168 В з коефіцієнтом потужності = 1 на 50 Гц з 1А на 100 м довжини
<0,161 В з коефіцієнтом потужності = 0,9 на 50 Гц з 1А на 100 м довжини
<0,147 В з коефіцієнтом потужності = 0,8 на 50 Гц з 1А на 100 м довжини
<0,133 В з коефіцієнтом потужності = 0,7 на 50 Гц з 1А на 100 м довжини |
|---|
| Спосіб кріплення | Гвинтами |
|---|
| Положення нейтралі | Вгору |
|---|
| Кількість ланцюгів | 1 |
|---|
| Тип керування | Без |
|---|
| Стандарти | МЕК 61439-6 |
|---|
| Ширина | 92 мм |
|---|
| Глибина | 27,5 мм |
|---|
| Колір | Білий (RAL 9001) |
|---|
| Маса нетто | 5,6 кг |
|---|
| Навколишнє середовище |
|---|
| Ступінь захисту | IP55 відповідно до МЕК 60529 |
|---|
| Ступінь ударозахисту | IK08 відповідно до МЕК 62262 |
|---|
| Робоча температура повітря | 0…35 °C (100 % від In)
35…40 °C (97 % в)
40…45 °C (94 % в)
45…50 °C (91 % в)
50…55 °C (87 % в) |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 3,800 см |
|---|
| Ширина 1 упаковки | 10,000 см |
|---|
| Довжина 1 упаковки | 310,000 см |
|---|
| Вага 1 упаковки | 4,000 кг |
|---|
| Тип 2 упаковки | BB1 |
|---|
| Кількість одиниць у 2 упаковці | 4 |
|---|
| Висота 2 упаковки | 10,900 см |
|---|
| Ширина 2 упаковки | 15,500 см |
|---|
| Довжина 2 упаковки | 314,000 см |
|---|
| Вага 2 упаковки | 20,000 кг |
|---|
| Тип 3 упаковки | PAL |
|---|
| Кількість одиниць у 3 упаковці | 48 |
|---|
| Висота 3 упаковки | 44,500 см |
|---|
| Ширина 3 упаковки | 64,000 см |
|---|
| Довжина 3 упаковки | 320,000 см |
|---|
| Вага 3 упаковки | 260,000 кг |
|---|
| Гарантия |
|---|
| Гарантія | 18 months |
|---|
