| Серія продукту | Canalis |
|---|
| Сумісність серії | Canalis (KS) шинопровід
Canalis (KT) шинопровід |
|---|

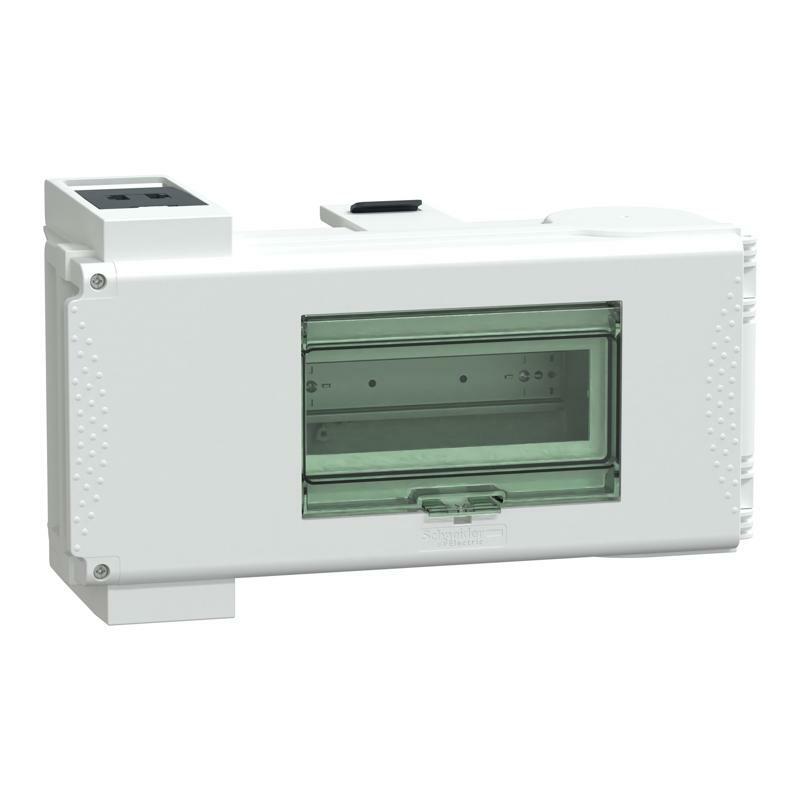

| Тип виробу або компоненту | Відгалужувач |
|---|
| сумісність з шинопроводом | Canalis KS шинопроводвбудований
Canalis KT шинопровод з KS тип вбудований |
|---|
| [Ie] номінальний робочий струм | 63 А |
|---|
| Тип захисту | Автоматичний вимикач: мініатюрний автоматичний вимикач (MCB) |
|---|
| Спосіб кріплення | Вбудований з фіксованою полярністю |
|---|
| Полярність відгалужувальної коробки | 3L+PEN |
|---|
| Колір | Білий (RAL 9001) |
|---|
| Додаткова інформація |
|---|
| Область застосування продукту | Середній розподіл електроенергії |
|---|
| Додаткове обладнання | автоматичний вимикач замовляється окремо |
|---|
| [Ue] номінальна робоча напруга | 230...690 В залежно від захисного пристрою |
|---|
| [Uimp] номінальна імпульсна витримувана напру | 6,8 кВ |
|---|
| [Ui] номінальна напруга ізоляції | 400 В залежно від захисного пристрою
500 В залежно від захисного пристрою
690 В залежно від захисного пристрою |
|---|
| Частота мережі | 50/60 Гц |
|---|
| Електричне з'єднання | Наконечники - ISO63 16 мм² гнучкий
Наконечники - ISO63 16 мм² жорсткий |
|---|
| сторона відкривання дверей/кришки | Правий |
|---|
| Режим вимкнення блоку відгалудження | Відкриванням дверцят |
|---|
| Стандарти | МЕК 61439-6
МЕК 61439-1 |
|---|
| Матеріал корпусу | Пластик |
|---|
| Кількість модулів Ш = 18 мм | 8 |
|---|
| Ширина | 444 мм |
|---|
| Глибина | 133 мм |
|---|
| глибина (при відкритих дверцятах) | 432,5 мм |
|---|
| Висота | 220 мм |
|---|
| Маса нетто | 2,4 кг |
|---|
| Навколишнє середовище |
|---|
| Система заземлення | TN-C |
|---|
| Ступінь захисту | IP55 відповідно до МЕК 60529 |
|---|
| Ступінь ударозахисту | IK08 відповідно до МЕК 62262 |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 16,000 см |
|---|
| Ширина 1 упаковки | 20,300 см |
|---|
| Довжина 1 упаковки | 35,700 см |
|---|
| Вага 1 упаковки | 1,980 кг |
|---|
| Тип 2 упаковки | P12 |
|---|
| Кількість одиниць у 2 упаковці | 38 |
|---|
| Висота 2 упаковки | 195,000 см |
|---|
| Ширина 2 упаковки | 80,000 см |
|---|
| Довжина 2 упаковки | 120,000 см |
|---|
| Вага 2 упаковки | 100,340 кг |
|---|
| Гарантия |
|---|
| Гарантія | 18 months |
|---|
