| Головна |
|---|
| Серія продукту | Canalis |
|---|
| Сумісність серії | Canalis (KS) шинопровід
Canalis (KT) шинопровід |
|---|
| Тип пропозиції | Класичний |
|---|

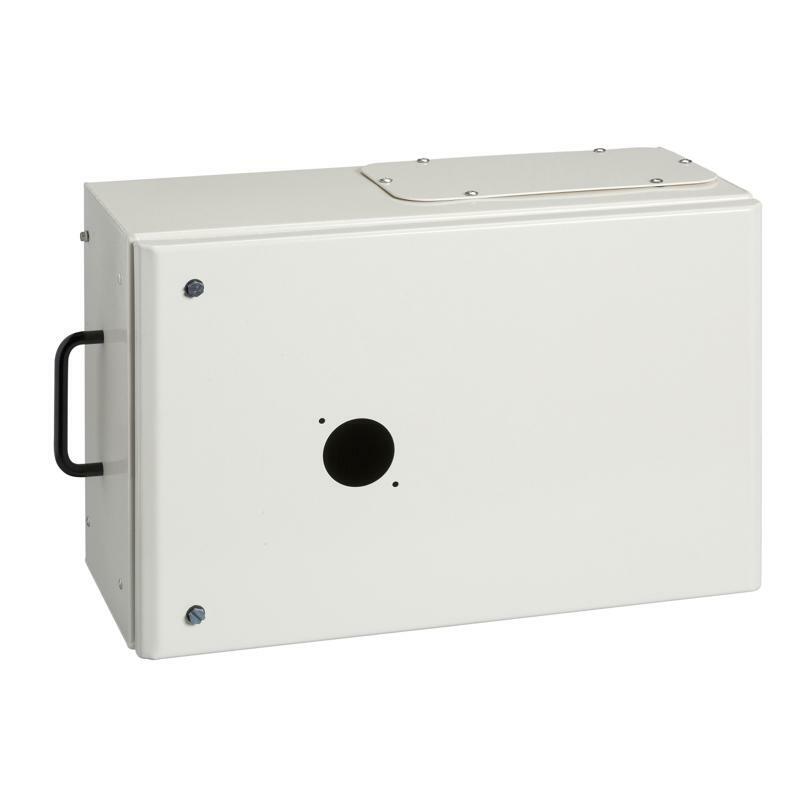

| Тип виробу або компоненту | Відгалужувач |
|---|
| [Ie] номінальний робочий струм | 400 А на 35 °C |
|---|
| Тип захисту | Автоматичний вимикач: Compact NSX400 |
|---|
| Додаткове обладнання | автоматичний вимикач замовляється окремо |
|---|
| Спосіб кріплення | Пластина з фіксованою полярністю |
|---|
| Полярність відгалужувальної коробки | 3L+N+PE |
|---|
| Колір | Білий (RAL 9001) |
|---|
| Додаткова інформація |
|---|
| Область застосування продукту | Середній розподіл електроенергії |
|---|
| [Ue] номінальна робоча напруга | 400 В залежно від захисного пристрою
500 В залежно від захисного пристрою |
|---|
| [Uimp] номінальна імпульсна витримувана напру | 6,8 кВ |
|---|
| [Ui] номінальна напруга ізоляції | 400 В залежно від захисного пристрою
500 В залежно від захисного пристрою |
|---|
| Частота мережі | 50/60 Гц |
|---|
| Тип керування | Подовжена поворотна ручка |
|---|
| Електричне з'єднання | Обтискний наконечник - ISO50 240 мм² гнучкий
Обтискний наконечник - ISO50 240 мм² жорсткий |
|---|
| сторона відкриття дверей/кришки | Правий |
|---|
| Режим вимкнення блоку відгалудження | За допомогою поворотної ручки управління |
|---|
| Кількість отворів | 2 отвори для сальникова пластина FL21 |
|---|
| Стандарти | МЕК 61439-6
МЕК 61439-1 |
|---|
| Матеріал корпусу | Метал |
|---|
| Ширина | 700 мм |
|---|
| Глибина | 350 мм |
|---|
| глибина (при відкритих дверцятах) | 976,5 мм |
|---|
| Висота | 400 мм |
|---|
| Маса нетто | 19 кг |
|---|
| Навколишнє середовище |
|---|
| Система заземлення | TT
TN-S
ІТ |
|---|
| Ступінь захисту | IP55 відповідно до МЕК 60529 |
|---|
| Ступінь ударозахисту | IK08 відповідно до МЕК 62262 |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 38,5 см |
|---|
| Ширина 1 упаковки | 45,6 см |
|---|
| Довжина 1 упаковки | 76,0 см |
|---|
| Вага 1 упаковки | 19,261 кг |
|---|
| Тип 2 упаковки | P12 |
|---|
| Кількість одиниць у 2 упаковці | 4 |
|---|
| Висота 2 упаковки | 90,0 см |
|---|
| Ширина 2 упаковки | 80,0 см |
|---|
| Довжина 2 упаковки | 120,0 см |
|---|
| Вага 2 упаковки | 89,044 кг |
|---|
| Гарантия |
|---|
| Гарантія | 18 months |
|---|
