| Серія продукту | Canalis |
|---|
| Сумісність серії | Canalis (KT) шинопровід
Canalis (KS) шинопровід |
|---|

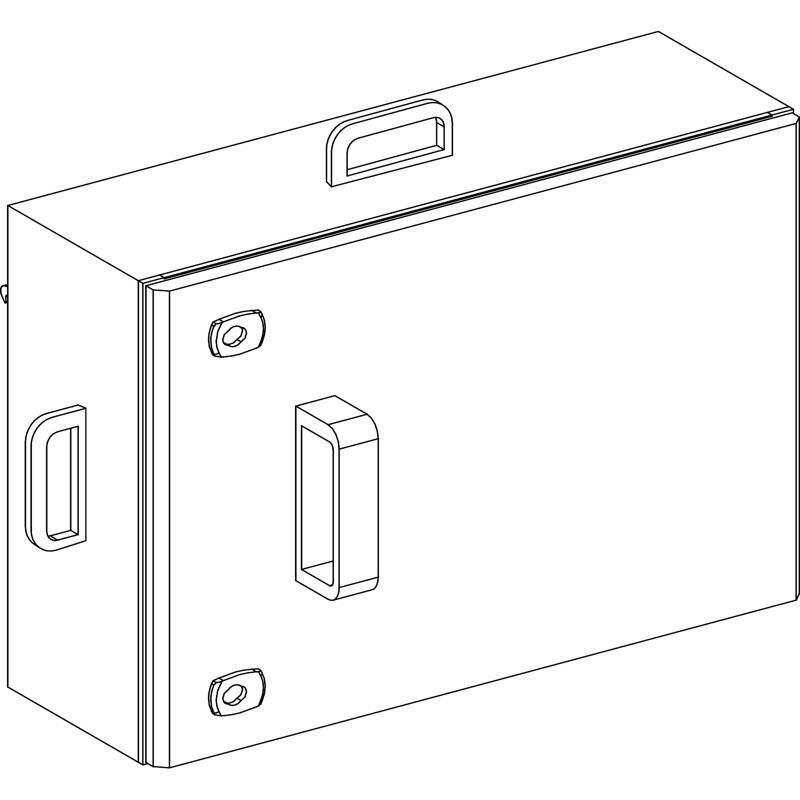

| Тип виробу або компоненту | Відгалужувач |
|---|
| сумісність з шинопроводом | Canalis KS шинопроводвбудований
Canalis KT шинопровод з KS тип вбудований |
|---|
| [Ie] номінальний робочий струм | 250 А на 35 °C |
|---|
| тип захисту | запобіжник ізолятор: для aM тип лопаті запобіжник , розмір 1 - 250 А відповідно до NF
запобіжник ізолятор: для gG тип лопаті запобіжник , розмір 1 - 250 А відповідно до NF |
|---|
| Додаткове обладнання | запобіжник замовляється окремо |
|---|
| Спосіб кріплення | Вбудований з фіксованою полярністю |
|---|
| Полярність відгалужувальної коробки | 3L+PEN |
|---|
| Колір | Білий (RAL 9001) |
|---|
| Додаткова інформація |
|---|
| Область застосування продукту | Середній розподіл електроенергії |
|---|
| [Ue] номінальна робоча напруга | 230...690 В залежно від захисного пристрою |
|---|
| [Uimp] номінальна імпульсна витримувана напру | 6,8 кВ |
|---|
| [Ui] номінальна напруга ізоляції | 690 В залежно від захисного пристрою |
|---|
| Частота мережі | 50/60 Гц |
|---|
| Електричне з'єднання | Мідний кабельний наконечник - ISO40 150 мм² гнучкий
Мідний кабельний наконечник - ISO40 150 мм² жорсткий |
|---|
| сторона відкриття дверей/кришки | Правий |
|---|
| Режим вимкнення блоку відгалудження | Відкриванням дверцят |
|---|
| Стандарти | МЕК 61439-1
МЕК 61439-6 |
|---|
| Матеріал корпусу | Метал |
|---|
| Ширина | 630 мм |
|---|
| Глибина | 258 мм |
|---|
| глибина (при відкритих дверцятах) | 777 мм |
|---|
| Висота | 432 мм |
|---|
| Маса нетто | 20 кг |
|---|
| Навколишнє середовище |
|---|
| Система заземлення | TN-C |
|---|
| Ступінь захисту | IP55 відповідно до МЕК 60529 |
|---|
| Ступінь ударозахисту | IK08 відповідно до МЕК 62262 |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 31,0 см |
|---|
| Ширина 1 упаковки | 43,5 см |
|---|
| Довжина 1 упаковки | 64,0 см |
|---|
| Вага 1 упаковки | 19,0 кг |
|---|
| Тип 2 упаковки | P12 |
|---|
| Кількість одиниць у 2 упаковці | 4 |
|---|
| Висота 2 упаковки | 78,0 см |
|---|
| Ширина 2 упаковки | 80,0 см |
|---|
| Довжина 2 упаковки | 120,0 см |
|---|
| Вага 2 упаковки | 88,0 кг |
|---|
| Гарантия |
|---|
| Гарантія | 18 months |
|---|
