| Серія продукту | Canalis |
|---|
| Сумісність серії | Canalis (KT) шинопровід
Canalis (KS) шинопровід |
|---|

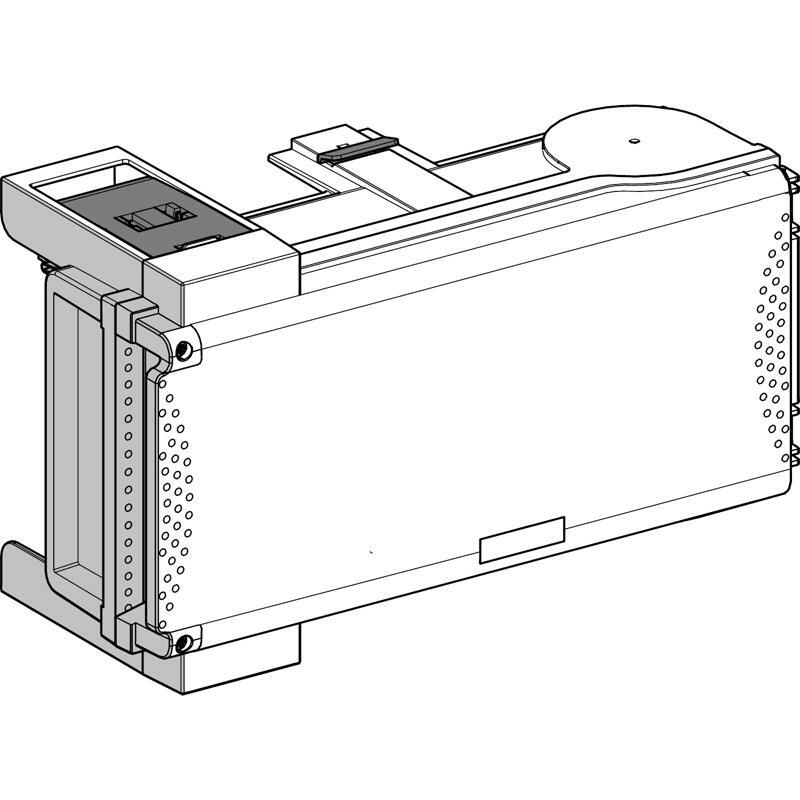

| Тип виробу або компоненту | Відгалужувач |
|---|
| busbar trunking compatibility | Canalis KS шинопроводвбудований
Canalis KT шинопровод з KS тип вбудований |
|---|
| [Ie] номінальний робочий струм | 50 А на 35 °C |
|---|
| protection type | fuse isolator: для aM циліндричний 14 x 51 мм - 50 А в соответствии с NF
fuse isolator: для gG циліндричний 14 x 51 мм - 50 А в соответствии с NF |
|---|
| Додаткове обладнання | запобіжник замовляється окремо |
|---|
| Спосіб кріплення | Вбудований з фіксованою полярністю |
|---|
| Полярність відгалужувальної коробки | 3L+PEN |
|---|
| Колір | Білий (RAL 9001) |
|---|
| Додаткова інформація |
|---|
| Область застосування продукту | Середній розподіл електроенергії |
|---|
| [Ue] номінальна робоча напруга | 230...690 В залежно від захисного пристрою |
|---|
| [Uimp] номінальна імпульсна витримувана напру | 6,8 кВ |
|---|
| [Ui] номінальна напруга ізоляції | 500 В залежно від захисного пристрою |
|---|
| Частота мережі | 50/60 Гц |
|---|
| Електричне з'єднання | Кабельний затискач клема - ISO50 25 мм² гнучкий
Кабельний затискач клема - ISO50 25 мм² жорсткий |
|---|
| door/cover opening side | Правий |
|---|
| Режим вимкнення блоку відгалудження | Відкриванням дверцят |
|---|
| Стандарти | МЕК 61439-1
МЕК 61439-6 |
|---|
| Матеріал корпусу | Пластик |
|---|
| Ширина | 356 мм |
|---|
| Глибина | 103 мм |
|---|
| depth (door open) | 432,5 мм |
|---|
| Висота | 202 мм |
|---|
| Маса нетто | 2,4 кг |
|---|
| Навколишнє середовище |
|---|
| Система заземлення | TN-C |
|---|
| Ступінь захисту | IP55 відповідно до МЕК 60529 |
|---|
| Ступінь ударозахисту | IK08 відповідно до МЕК 62262 |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 16,700 см |
|---|
| Ширина 1 упаковки | 22,500 см |
|---|
| Довжина 1 упаковки | 35,800 см |
|---|
| Вага 1 упаковки | 2,142 кг |
|---|
| Тип 2 упаковки | P12 |
|---|
| Кількість одиниць у 2 упаковці | 38 |
|---|
| Висота 2 упаковки | 80,000 см |
|---|
| Ширина 2 упаковки | 80,000 см |
|---|
| Довжина 2 упаковки | 120,000 см |
|---|
| Вага 2 упаковки | 105,000 кг |
|---|
| Гарантия |
|---|
| Гарантія | 18 months |
|---|
