| Серія продукту | Canalis |
|---|
| Сумісність серії | Canalis (KT) шинопровід |
|---|

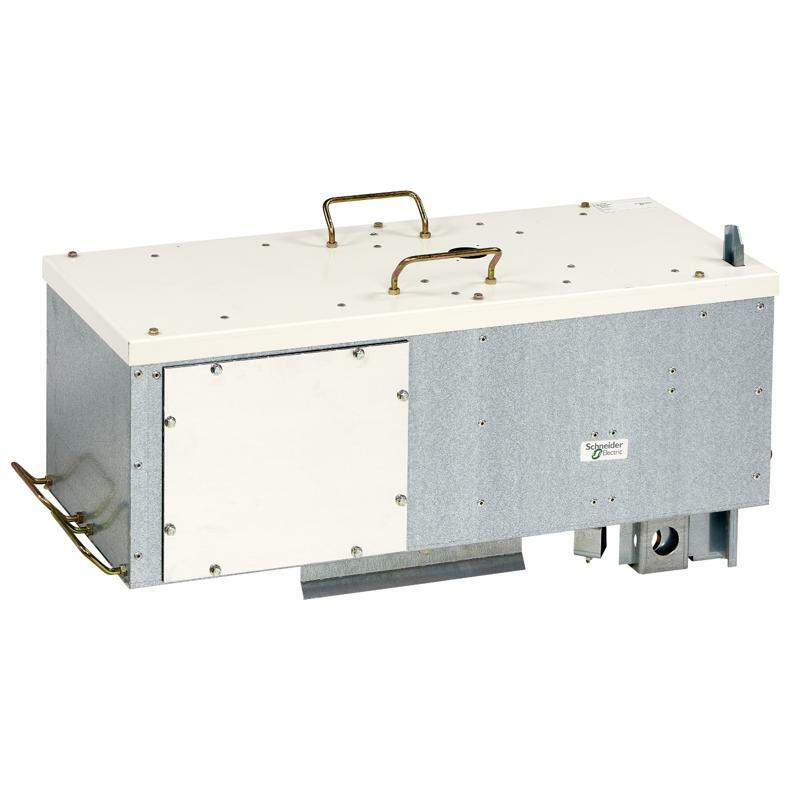

| Тип виробу або компоненту | Відгалужувач |
|---|
| busbar trunking compatibility | Canalis KT шинопровод з KS тип вбудований |
|---|
| [Ie] номінальний робочий струм | 400…630 А на 35 °C |
|---|
| Тип захисту | Circuit breaker NSX400...630 |
|---|
| Додаткове обладнання | автоматичний вимикач замовляється окремо |
|---|
| Спосіб кріплення | На болтах |
|---|
| Полярність відгалужувальної коробки | 3L+PE |
|---|
| Додаткова інформація |
|---|
| Область застосування продукту | Високий розподіл потужності |
|---|
| [Ue] номінальна робоча напруга | 500 В |
|---|
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
|---|
| [Ui] номінальна напруга ізоляції | 500 В |
|---|
| Частота мережі | 50/60 Гц |
|---|
| Тип керування | Поворотна ручка |
|---|
| Електричне з'єднання | Bolted connection 300 мм² 3) - для L/N
Bolted connection 150 мм² 1) - для PE |
|---|
| door/cover opening side | Передній |
|---|
| Стандарти | МЕК 61439-1
МЕК 61439-6 |
|---|
| Колір | Білий (RAL 9001) |
|---|
| Кількість модулів Ш = 18 мм | 48 |
|---|
| Ширина | 860 мм |
|---|
| Глибина | 300 мм |
|---|
| Висота | 350 мм |
|---|
| Маса нетто | 35 кг |
|---|
| Навколишнє середовище |
|---|
| Ступінь захисту | IP54 відповідно до МЕК 60529 |
|---|
| Ступінь ударозахисту | IK08 відповідно до МЕК 62262 |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 42 см |
|---|
| Ширина 1 упаковки | 35 см |
|---|
| Довжина 1 упаковки | 91 см |
|---|
| Вага 1 упаковки | 40 кг |
|---|
