| Головна |
|---|
| Серія продукту | Canalis |
|---|
| Сумісність серії | Canalis (KT) шинопровід |
|---|

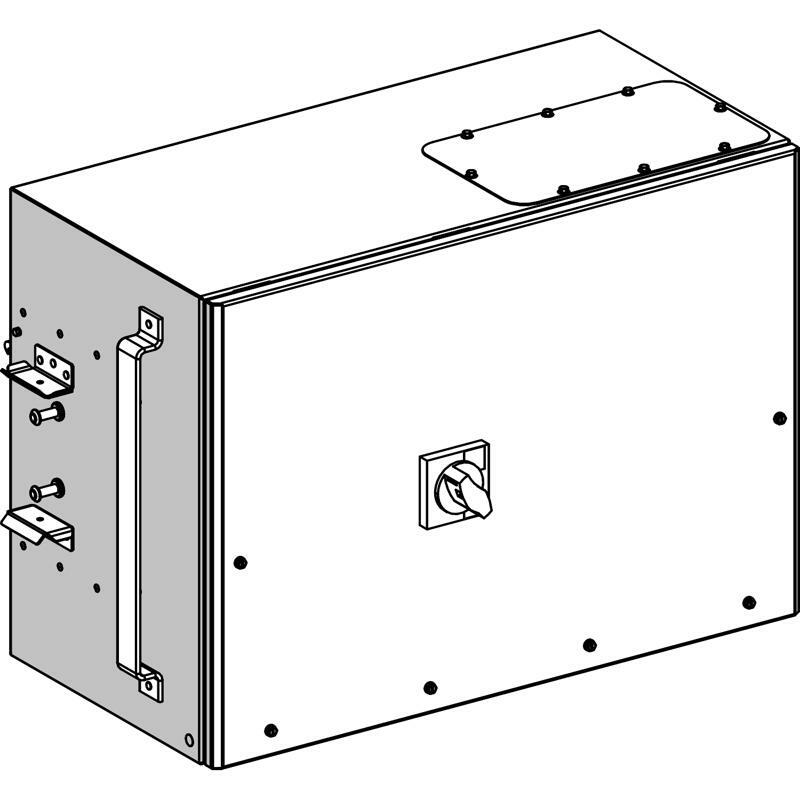

| Тип виробу або компоненту | Відгалужувач |
|---|
| busbar trunking compatibility | Canalis KT шинопровод з KS тип вбудований |
|---|
| [Ie] номінальний робочий струм | 400…630 А на 35 °C |
|---|
| Тип захисту | Circuit breaker NSX630 |
|---|
| Додаткове обладнання | автоматичний вимикач замовляється окремо |
|---|
| Спосіб кріплення | Встроенный with auto-clamping system |
|---|
| Полярність відгалужувальної коробки | 3L+PEN |
|---|
| Додаткова інформація |
|---|
| Область застосування продукту | Високий розподіл потужності |
|---|
| [Ue] номінальна робоча напруга | 500 В |
|---|
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
|---|
| [Ui] номінальна напруга ізоляції | 500 В |
|---|
| Частота мережі | 50/60 Гц |
|---|
| Тип керування | Поворотна ручка |
|---|
| Електричне з'єднання | Cable clamp terminal - ISO70 300 мм² 2) - для L/N
Cable clamp terminal - ISO70 150 мм² 1) - для PE |
|---|
| door/cover opening side | Передній |
|---|
| Режим вимкнення блоку відгалудження | Шляхом витягування |
|---|
| Стандарти | МЕК 61439-1
МЕК 61439-6 |
|---|
| Колір | Білий (RAL 9001) |
|---|
| Ширина | 838 мм |
|---|
| Глибина | 520 мм |
|---|
| Висота | 550 мм |
|---|
| Маса нетто | 46 кг |
|---|
| Навколишнє середовище |
|---|
| Система заземлення | TN-C |
|---|
| Ступінь захисту | IP55 відповідно до МЕК 60529 |
|---|
| Ступінь ударозахисту | IK08 відповідно до МЕК 62262 |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 60 см |
|---|
| Ширина 1 упаковки | 70 см |
|---|
| Довжина 1 упаковки | 90 см |
|---|
| Вага 1 упаковки | 46 кг |
|---|
