| Діапазон | EasyPact |
|---|

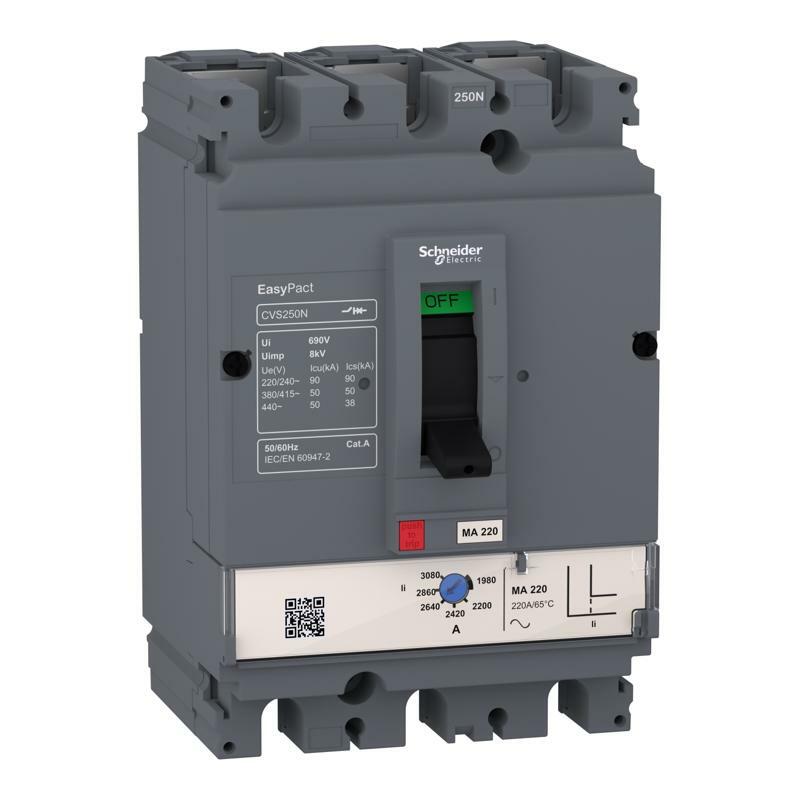

| Назва продукту | EasyPact CVS |
|---|
| Назва пристрою | CVS250N |
|---|
| Тип виробу або компоненту | Автоматичний вимикач |
|---|
| Область застосування продукту | Двигун |
|---|
| Опис полюсів | 3P |
|---|
| Опис захищених полюсів | 3D |
|---|
| Захист від витоків струму на землю (доповне | Відсутній |
|---|
| [In] номінальний струм | 220 А на 65 °C |
|---|
| Тип мережі | Змінний струм |
|---|
| Категорія застосування | Категорія A |
|---|
| [Icu] Відключна здатність | 50 кА Icu на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
40 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
80 кА Icu на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
|---|
| Найменування розчеплювача | MA |
|---|
| Технологія розчеплювача | Магнітний |
|---|
| Номінал розчеплювача | 220 А на 65 °C |
|---|
| Тип захисту | Захист від короткого замикання (магнітний) |
|---|
| Додаткова інформація |
|---|
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ відповідно до МЕК 60947-2 |
|---|
| Частота мережі | 50/60 Гц |
|---|
| Код відключаючої здатності | N |
|---|
| [Ics] номінальна робоча здатність відключенн | 30 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
50 кА на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
80 кА на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
|---|
| Механічна зносостійкість | 20000 циклів |
|---|
| Електрична зносостійкість | 10000 циклів 415 В In відповідно до МЕК 60947-2 |
|---|
| Тип керування | Перемикач |
|---|
| Діапазон уставок захисту від короткого зам | Регульований |
|---|
| [Isd] уставки струму спрацювання при коротком | 9...14 x In |
|---|
| Діапазон уставок миттєвого захисту Ii | Регульований |
|---|
| Уставка струму миттєвого спрацювання | 9...14 x In |
|---|
| Індикатор положення контакту | Так |
|---|
| Спосіб кріплення | Фіксація |
|---|
| Монтажна опора | Задня панель |
|---|
| Верхнє з'єднання | Фронтальний |
|---|
| З'єднання з нижньої сторони | Фронтальний |
|---|
| Клеми підключення | Гвинтове з'єднання |
|---|
| Крок підключення | 35 мм |
|---|
| Код сумісності | CVS250 |
|---|
| Ширина | 105 мм |
|---|
| Глибина | 86 мм |
|---|
| Висота | 161 мм |
|---|
| Навколишнє середовище |
|---|
| Стандарти | EN 60947-2
МЕК 60947-2 |
|---|
| Сертифікація виробу | GOST
IEC |
|---|
| Клас захисту від ураження електричним стру | Клас II |
|---|
| Ступінь захисту | IP40 |
|---|
| Робоча температура навколишнього середови | -25…70 °C |
|---|
| Температура навколишнього повітря для збер | -50…85 °C |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 15 см |
|---|
| Ширина 1 упаковки | 11 см |
|---|
| Довжина 1 упаковки | 18 см |
|---|
| Вага 1 упаковки | 1,773 кг |
|---|
| Тип 2 упаковки | S03 |
|---|
| Кількість одиниць у 2 упаковці | 7 |
|---|
| Висота 2 упаковки | 30 см |
|---|
| Ширина 2 упаковки | 30 см |
|---|
| Довжина 2 упаковки | 40 см |
|---|
| Вага 2 упаковки | 12,411 кг |
|---|
| Гарантия |
|---|
| Гарантія | 18 months |
|---|
