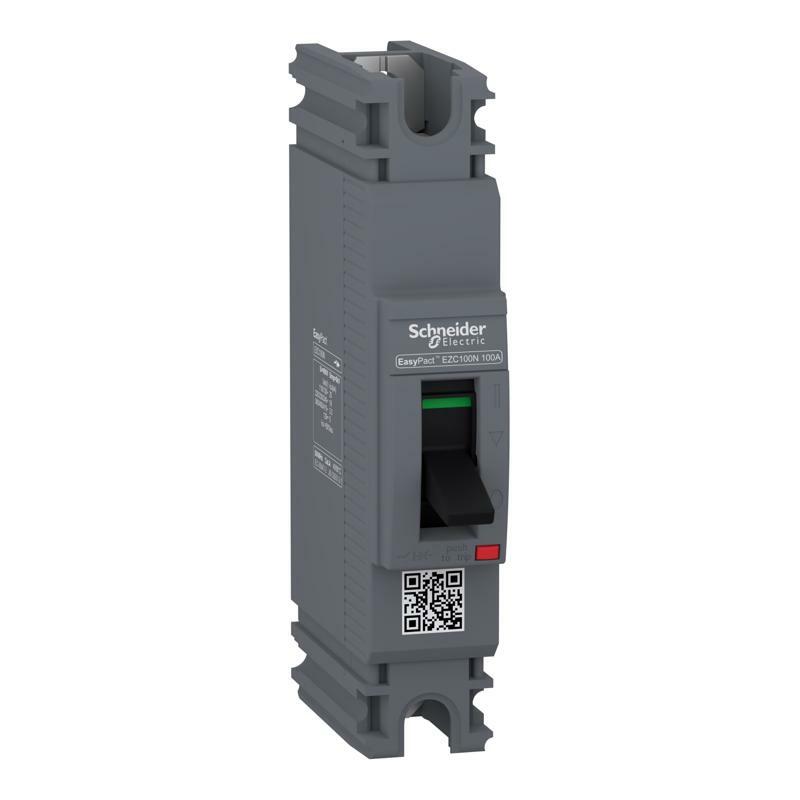

Авт. вим. Easypact Ezc100N 1P 18ка 25A
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | EasyPact |
| Тип виробу або компоненту | Автоматичний вимикач |
| Назва пристрою | Easypact EZC100N |
| Найменування автоматичного вимикача | Easypact EZC100N |
| Область застосування продукту | Розподіл |
| Опис полюсів | 1P |
| Опис захищених полюсів | 1t |
| Тип мережі | Змінний струм ПОСТІЙНИЙ СТРУМ |
| Частота мережі | 50/60 Гц |
| [In] номінальний струм | 25 А на 40 °C |
| [Ui] номінальна напруга ізоляції | 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947-2 |
| [Ue] номінальна робоча напруга | 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2 415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Код відключаючої здатності | N |
| Відключаюча здатність | 25 кА Icu на 110...130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 5 кА Icu на 125 В ПОСТІЙНИЙ СТРУМ 1P відповідно до МЕК 60947-2 18 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 2,5 кА Icu на 380 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 2,5 кА Icu на 400...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Ics] номінальна робоча здатність відключенн | 12,5 кА на 110/130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 2,5 кА на 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2 9 кА на 220/230/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 1,25 кА на 380 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 1,25 кА на 400/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Категорія застосування | Категорія A |
| Найменування розчеплювача | TM-D |
| Технологія розчеплювача | Тепломагнітний |
| Номінал розчеплювача | 25 А на 50 °C |
| Тип захисту | Захист від перевантаження Захист від короткого замикання |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 3 відповідно до МЕК 947-1 |
| Додаткова інформація | |
| Тип керування | Перемикач |
| Спосіб кріплення | Фіксація |
| Монтажна опора | Задня панель |
| Верхнє з'єднання | Фронтальний |
| З'єднання з нижньої сторони | Фронтальний |
| Механічна зносостійкість | 8500 циклів |
| Електрична зносостійкість | Категорія A: 1500 циклів 415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Крок підключення | 25 мм |
| Місцева сигналізація | Пряма індикація положення контакту |
| Уставка захисту нейтралі | Без захисту |
| Захист від витоку струму на землю | Відсутній |
| Висота | 130 мм |
| Ширина | 25 мм |
| Глибина | 60 мм |
| Навколишнє середовище | |
| Стандарти | JIS C8201-2-2 МЕК 60947-2 GB/T 14048.2 МЕК 60947-1 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK07 відповідно до МЕК 62262 |
| Робоча температура навколишнього середови | -25…70 °C |
| Температура навколишнього повітря для збер | -35…85 °C |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 3,2 см |
| Ширина 1 упаковки | 9,5 см |
| Довжина 1 упаковки | 14,0 см |
| Вага 1 упаковки | 340,0 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 32 |
| Висота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 11,303 кг |
| Тип 3 упаковки | P12 |
| Кількість одиниць у 3 упаковці | 1024 |
| Висота 3 упаковки | 100 см |
| Ширина 3 упаковки | 125 см |
| Довжина 3 упаковки | 55 см |
| Вага 3 упаковки | 373,16 кг |
| Гарантия | |
| Гарантія | 18 months |
