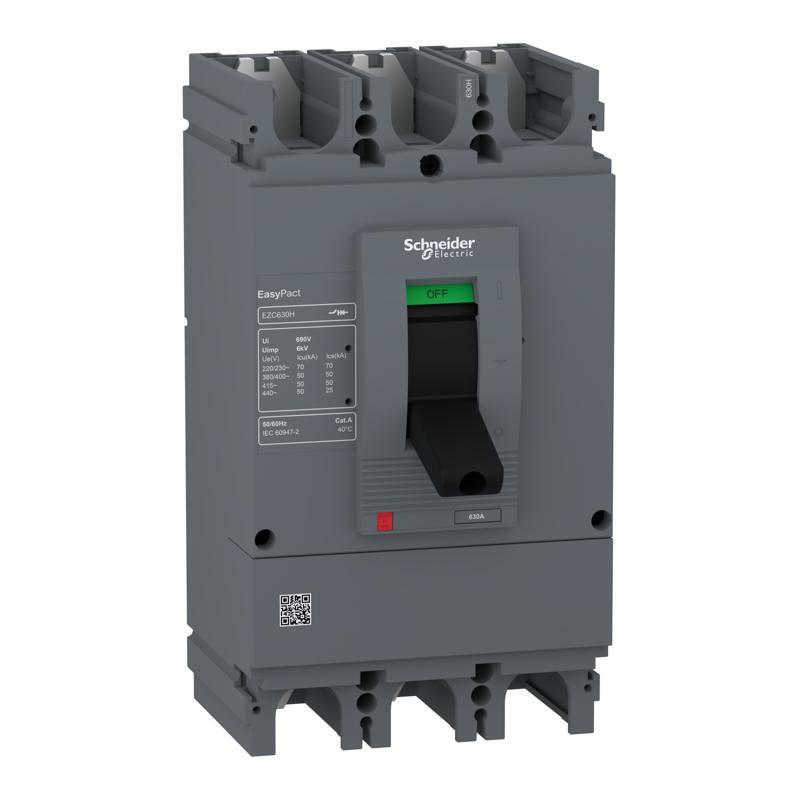

Авт. вим. Easypact Ezc630H 3P3D 50ка 500А
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | EasyPact |
| Тип виробу або компоненту | Автоматичний вимикач |
| Назва пристрою | Easypact EZC630H |
| Найменування автоматичного вимикача | Easypact EZC630H |
| Область застосування продукту | Розподіл |
| Опис полюсів | 3P |
| Опис захищених полюсів | 3t |
| Тип мережі | Змінний струм ПОСТІЙНИЙ СТРУМ |
| Частота мережі | 50/60 Гц |
| [In] номінальний струм | 630 А на 40 °C |
| [Ui] номінальна напруга ізоляції | 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947-2 |
| [Ue] номінальна робоча напруга | 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Код відключаючої здатності | H |
| Відключаюча здатність | 50 кА Icu на 380 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 70 кА Icu на 220/230 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА Icu на 400/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Ics] номінальна робоча здатність відключенн | 25 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 70 кА на 220/230 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА на 380 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА на 400/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Категорія застосування | Категорія A |
| Найменування розчеплювача | TM-D |
| Технологія розчеплювача | Тепломагнітний |
| Номінал розчеплювача | 500 А на 50 °C |
| Тип захисту | Захист від короткого замикання Захист від перевантаження |
| Ступінь забруднення | 3 відповідно до МЕК 60947 |
| Додаткова інформація | |
| Тип керування | Перемикач |
| Спосіб кріплення | Фіксація |
| Монтажна опора | Задня панель |
| Верхнє з'єднання | Фронтальний |
| З'єднання з нижньої сторони | Фронтальний |
| Механічна зносостійкість | 10000 циклів |
| Електрична зносостійкість | Категорія A: 3000 циклів 415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Крок підключення | 45 мм |
| Місцева сигналізація | Пряма індикація положення контакту |
| Індикатор положення контакту | Так |
| Струм спрацьовування електромагнітного ро | 6000 А |
| Уставка захисту нейтралі | Без захисту |
| Уставка струму Ir захисту з тривалою витримк | Фіксований |
| Налаштування тривалої витримки часу | Фіксований |
| Захист від витоку струму на землю | Відсутній |
| Висота | 255 мм |
| Ширина | 140 мм |
| Глибина | 140 мм |
| Маса нетто | 4,8 кг |
| Кількість в одному комплекті | 1 одиниця |
| Колір | Чорний |
| Навколишнє середовище | |
| Стандарти | GB/T 14048.2 МЕК 60947-2 JIS C8201-2-2 МЕК 60947-1 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK07 відповідно до EN 50102 |
| Робоча температура навколишнього середови | -25…70 °C |
| Температура навколишнього повітря для збер | -35…85 °C |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 16,0 см |
| Ширина 1 упаковки | 16,0 см |
| Довжина 1 упаковки | 29,0 см |
| Вага 1 упаковки | 5,36 кг |
| Тип 2 упаковки | S04 |
| Кількість одиниць у 2 упаковці | 3 |
| Висота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 40,0 см |
| Довжина 2 упаковки | 60,0 см |
| Вага 2 упаковки | 16,846 кг |
| Тип 3 упаковки | PAL |
| Кількість одиниць у 3 упаковці | 36 |
| Висота 3 упаковки | 80,0 см |
| Ширина 3 упаковки | 120,0 см |
| Довжина 3 упаковки | 36,0 см |
| Вага 3 упаковки | 208,0 кг |
