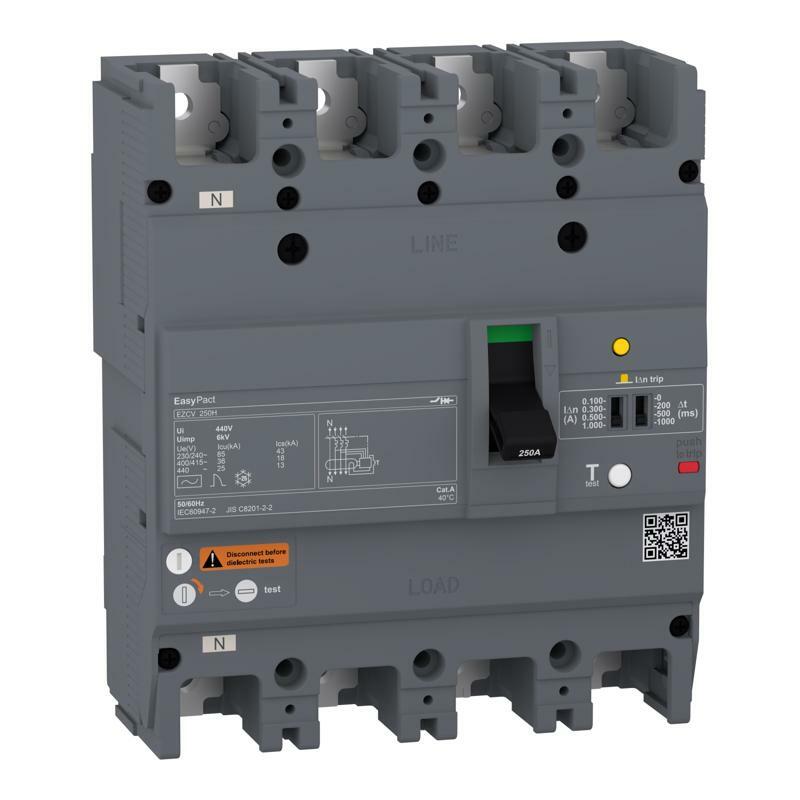

Авт. вим. Easypact Ezcv250H 4P3T 36ка 200А
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | EasyPact |
| Тип виробу або компоненту | Автоматичний вимикач |
| Назва пристрою | Easypact EZCV250H |
| Найменування автоматичного вимикача | Easypact EZCV250H |
| Область застосування продукту | Розподіл |
| Опис полюсів | 4P |
| Опис захищених полюсів | 3t |
| Тип мережі | Змінний струм |
| Частота мережі | 50/60 Гц |
| [In] номінальний струм | 200 А на 40 °C |
| [Ui] номінальна напруга ізоляції | 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947-2 |
| [Ue] номінальна робоча напруга | 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Код відключаючої здатності | H |
| Відключаюча здатність | 100 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 25 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 36 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Ics] номінальна робоча здатність відключенн | 12,5 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 18 кА на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Категорія застосування | Категорія A |
| Найменування розчеплювача | TM-D |
| Технологія розчеплювача | Тепломагнітний |
| Номінал розчеплювача | 200 А на 40 °C |
| Тип захисту | Захист від перевантаження Захист від короткого замикання Захист від витоків струму на землю |
| Ступінь забруднення | 3 відповідно до МЕК 60947 |
| Додаткова інформація | |
| Тип керування | Перемикач |
| Спосіб кріплення | Фіксація |
| Монтажна опора | Задня панель |
| Верхнє з'єднання | Фронтальний |
| З'єднання з нижньої сторони | Фронтальний |
| Механічна зносостійкість | 10000 циклів |
| Електрична зносостійкість | Категорія A: 5000 циклів 415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Крок підключення | 35 мм |
| Місцева сигналізація | Пряма індикація положення контакту |
| Уставка захисту нейтралі | Без захисту |
| Захист від витоку струму на землю | З |
| Висота | 165 мм |
| Ширина | 140 мм |
| Глибина | 68 мм |
| Навколишнє середовище | |
| Стандарти | JIS C8201-2-2 GB/T 14048.2 МЕК 60947-2 МЕК 60947-1 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK07 відповідно до EN 50102 |
| Робоча температура навколишнього середови | -25…70 °C |
| Температура навколишнього повітря для збер | -35…85 °C |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 11,4 см |
| Ширина 1 упаковки | 11,3 см |
| Довжина 1 упаковки | 18,0 см |
| Вага 1 упаковки | 2,52 кг |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 6 |
| Висота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 15,607 кг |
| Тип 3 упаковки | PAL |
| Кількість одиниць у 3 упаковці | 96 |
| Висота 3 упаковки | 72,0 см |
| Ширина 3 упаковки | 125,0 см |
| Довжина 3 упаковки | 96,0 см |
| Вага 3 упаковки | 241,92 кг |
| Гарантия | |
| Гарантія | 18 months |
