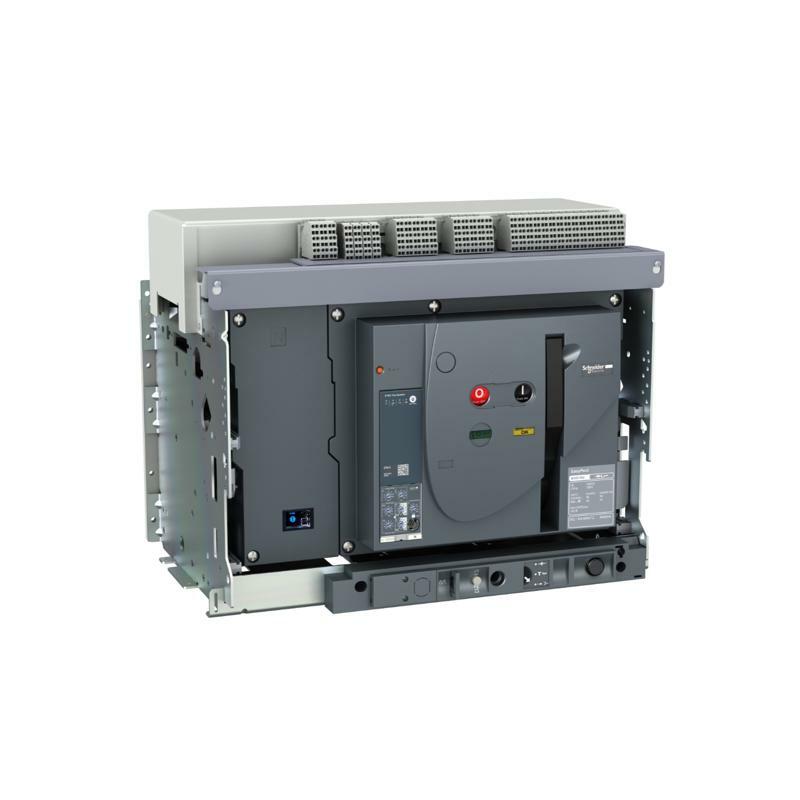

Авт. вим. MVS 2500а 50ка 3Р ETA2 викат РУЧ
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | EasyPact |
| Назва продукту | MVS25N |
| Назва пристрою | MVS25N |
| Тип виробу або компоненту | Автоматичний вимикач |
| Область застосування продукту | Розподіл |
| Опис полюсів | 3P |
| Опис захищених полюсів | 3P 3d |
| [In] номінальний струм | 2500 А на 40 °C |
| Тип мережі | Змінний струм |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Код відключаючої здатності | N |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Категорія застосування | Категорія B |
| Найменування розчеплювача | ETA2I |
| Технологія розчеплювача | Електронний |
| Номінал розчеплювача | 2500 А |
| Додаткова інформація | |
| Частота мережі | 50/60 Гц |
| Тип керування | З ручним керуванням |
| Спосіб кріплення | Висувний |
| Монтажна опора | Рейка Опорна плита |
| Положення з'єднання | Вертикальний Горизонтальний |
| Місце підключення | Задня частина |
| [Ui] номінальна напруга ізоляції | 1000 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 12 кВ відповідно до МЕК 60947-2 |
| Номінал ТТ автоматичного вимикача | 2500 А |
| Відключаюча здатність | 50 кА Icu на 220...440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Ics] номінальна робоча здатність відключенн | 50 кА (Ics) на 220...440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Механічна зносостійкість | 20000 циклів (з технічним обслуговуванням) відповідно до МЕК 60947-2 10000 циклів (без технічного обслуговування) відповідно до МЕК 60947-2 |
| Електрична зносостійкість | Категорія B: 5000 циклів 440 В змінний струм 50/60 Гц без технічного обслуговування відповідно до МЕК 60947-2 Категорія B: 2500 циклів 690 В змінний струм 50/60 Гц без технічного обслуговування відповідно до МЕК 60947-2 |
| Крок підключення | 115 мм без розкидача |
| Індикатор положення контакту | Так |
| [Icm] номінальна найбільша вмикаюча здатніст | 105 кА (Icm) на 220...440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Icw] номінальний короткочасно допустимий ст | 50 кА (1 с) на 220...440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 42 кА (1 с) на 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 25 кА (3 с) на 440/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Функції пристрою захисного вимкнення | LI |
| Тип захисту | Миттєвий захист від короткого замикання Захист від перевантаження (тривалий час) |
| Індикація несправності | Внутрішня несправність Коротке замикання Перевантаження |
| Уставка струму Ir захисту з тривалою витримк | Регульоване 9 налаштувань |
| Діапазон тривалої затримки спрацьовування | 0,4...1 x In |
| Налаштування тривалої витримки часу | Регульоване 9 налаштувань |
| [tr] регульована уставка часу захисту від пер | 0,5…24 с на 6 x Ir |
| Теплова пам'ять | 20 хвилин до і після спрацювання |
| Діапазон уставок миттєвого захисту Ii | Регульоване 9 налаштувань |
| Уставка струму миттєвого спрацювання | 1.5...10 x Ir |
| Логічна селективність ZSI | З |
| Тип дисплея | Цифровий дисплей |
| Тип вимірювання | Струм |
| Номінальний діапазон датчика струму | 1000/4000 A |
| Максимальний час відключення | 25 мс |
| Максимальний час спрацювання на закриття | 70 мс |
| Висота | 439 мм |
| Ширина | 441 мм |
| Глибина | 395 мм |
| Маса нетто | 90 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60947-2 |
| Сертифікація виробу | CCC IEC CCS GOST |
| Ступінь забруднення | 4 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP40 |
| Робоча температура навколишнього середови | -5…70 °C |
| Температура повітря для зберігання | -40…85 °C без блоку управління -25…85 °C з блоком управління |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 42,0 см |
| Ширина 1 упаковки | 35,0 см |
| Довжина 1 упаковки | 50,0 см |
| Вага 1 упаковки | 38,0 кг |
| Гарантия | |
| Гарантія | 18 months |
