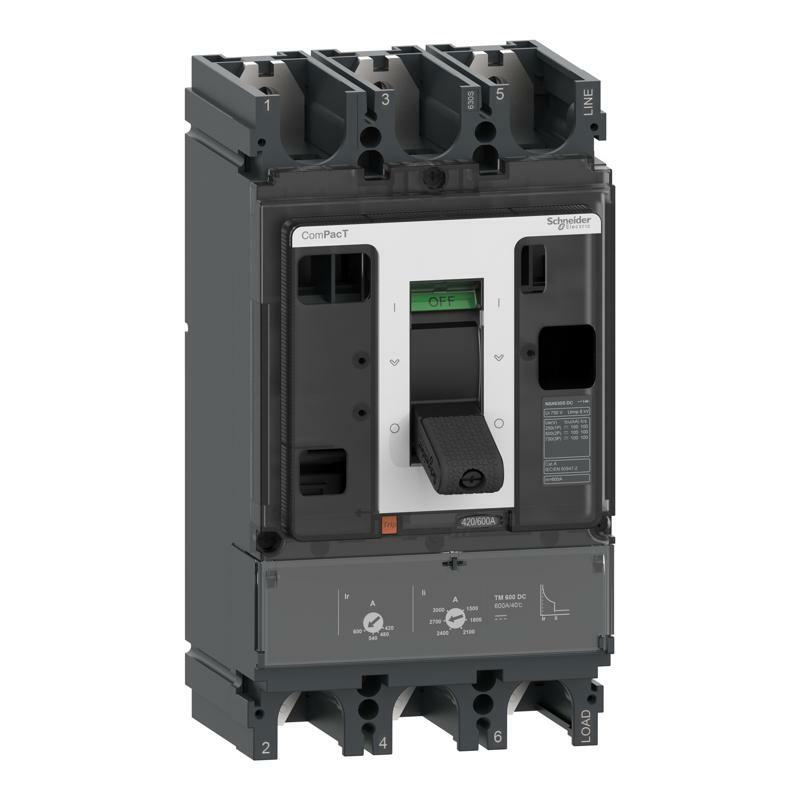

Автоматичний вимикач Compact Nsx400F 36kA 3P 400A з розчіплювачем TMD DC
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | ComPacT нового покоління |
| Назва продукту | ComPacT NSX DC нове покоління |
| Назва пристрою | NSX400F DC |
| Тип виробу або компоненту | Автоматичний вимикач |
| Область застосування продукту | Розподіл |
| Опис полюсів | 3P |
| Опис захищених полюсів | 3D |
| [In] номінальний струм | 400 А на 40 °C |
| [Ue] номінальна робоча напруга | 750 В ПОСТІЙНИЙ СТРУМ |
| Тип мережі | ПОСТІЙНИЙ СТРУМ |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Категорія застосування | Категорія A |
| [Icu] rated ultimate short-circuit breaking capacity | 36 кА Icu на 24...125 В постійний струм 1 pole відповідно доМЕК 60947-2 36 кА Icu на 250 В постійний струм 1 pole відповідно доМЕК 60947-2 36 кА Icu на 500 В постійний струм 2 poles in series відповідно доМЕК 60947-2 36 кА Icu на 750 В постійний струм 3 poles in series відповідно доМЕК 60947-2 |
| Performance level | F 36 кА 750 В ПОСТІЙНИЙ СТРУМ |
| Найменування розчеплювача | TM-DC |
| Технологія розчеплювача | Тепломагнітний |
| Функції пристрою захисного вимкнення | LI |
| Тип керування | Перемикач |
| Circuit breaker mounting mode | Фіксація |
| Додаткова інформація | |
| [Ui] номінальна напруга ізоляції | 750 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ відповідно до МЕК 60947-2 |
| [Ics] rated service short-circuit breaking capacity | 36 кА на 24...125 В постійний струм в соответствии с МЕК 60947-2 36 кА на 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2 36 кА на 500 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2 36 кА на 750 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2 |
| Механічна зносостійкість | 5000 циклів |
| Електрична зносостійкість | 2000 циклів на 750 В In/2 1000 циклів на 750 В In |
| Монтажна опора | Задня панель |
| Монтажне положення | Горизонтальний і вертикальний Плаский ззаду |
| Верхнє з'єднання | Фронтальний |
| З'єднання з нижньої сторони | Фронтальний |
| Крок підключення | 45 мм |
| Тип захисту | L : для захист від перевантаження (тепловий) I : для захист від короткого замикання (магнітний) |
| Номінал розчеплювача | 400 А на 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Регулюємі |
| [Ir] long-time protection pick-up adjustment range | 0.7...1 x In |
| Long-time protection delay adjustment type tr | Фіксований |
| Instantaneous protection pick-up adjustment type Ii | Регульований |
| [Ii] instantaneous protection pick-up adjustment range | 2.5...5 x In |
| Захист від витоку струму на землю | Відсутній |
| Number of slots for electrical auxiliaries | 6 слот(и) |
| Width (W) | 140 мм |
| Height (H) | 255 мм |
| Depth (D) | 110 мм |
| Маса нетто | 8,0 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60947 |
| Сертифікація виробу | CCC EAC морський |
| Категорія перенапруги | Клас II |
| Клас захисту від ураження електричним стру | Клас II |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK07 відповідно до МЕК 62262 |
| Робоча температура навколишнього середови | -25…70 °C |
| Температура навколишнього повітря для збер | -50…85 °C |
| Відносна вологість | 0…95 % |
| Висота над рівнем моря | 0...2000 m без заниження 2000 м ... 5000 м зі зниженням |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 14,7 см |
| Ширина 1 упаковки | 20,0 см |
| Довжина 1 упаковки | 29,1 см |
| Вага 1 упаковки | 5,518 кг |
