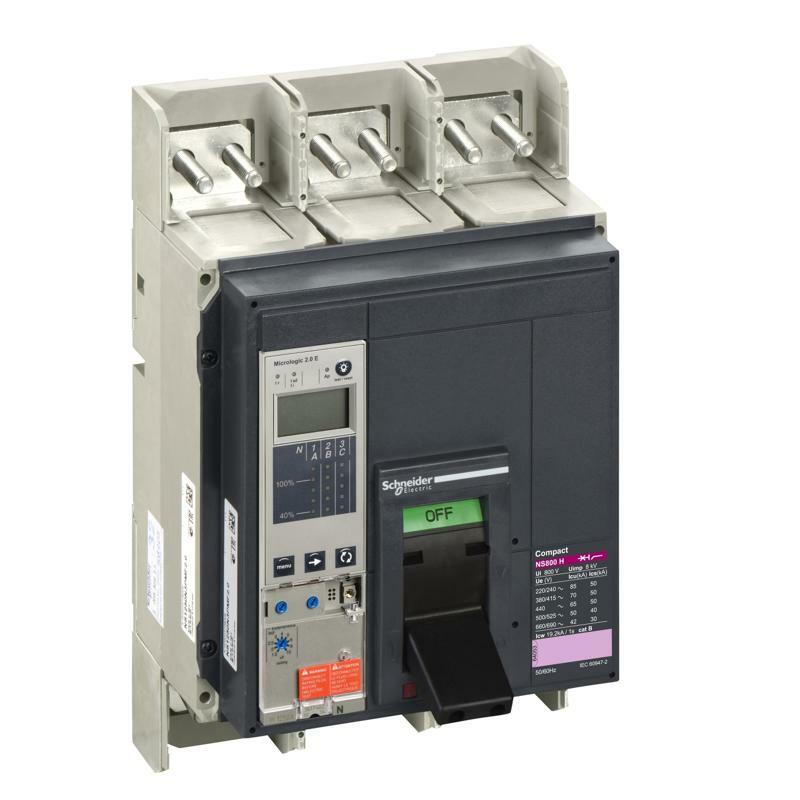

Авт. вим. Ns800H 3P Стац.+Micrologic 2.0E
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | ComPact |
| Назва продукту | ComPact NS |
| Серія продукту | ComPact NS630b...1600 |
| Назва пристрою | Compact NS800H |
| Тип виробу або компоненту | Автоматичний вимикач |
| Область застосування продукту | Розподіл |
| Number of poles | 3P |
| Опис захищених полюсів | 3D |
| (In) rated current up to 65 °C | 800 А на 50 °C |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц |
| Тип мережі | Змінний струм |
| Частота мережі | 50/60 Гц |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Категорія застосування | Категорія B |
| [Icu] rated ultimate short-circuit breaking capacity | 42 кА Icu на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 65 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 70 кА Icu на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 85 кА Icu на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА Icu на 500/525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Performance level | H 70 кА 415 В змінний струм |
| Найменування розчеплювача | MicroLogic 2.0 E |
| Технологія розчеплювача | Електронний |
| Функції пристрою захисного вимкнення | LI |
| Тип керування | Поворотна ручка Перемикач |
| Circuit breaker mounting mode | Фіксація |
| Додаткова інформація | |
| [Ui] номінальна напруга ізоляції | 800 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ відповідно до МЕК 60947-2 |
| [Ics] rated service short-circuit breaking capacity | 30 кА на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 40 кА на 500/525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Icw] rated short-time withstand current | 19,2 кА 1 с відповідно до МЕК 60947-2 |
| Механічна зносостійкість | 10000 циклів |
| Електрична зносостійкість | 2000 циклів на 690 В In 4000 циклів на 690 В In/2 5000 циклів на 440 В In 6000 циклів на 440 В In/2 |
| Втрати потужності | 15 В |
| Монтажна опора | Задня панель |
| Верхнє з'єднання | Фронтальний |
| З'єднання з нижньої сторони | Фронтальний |
| Крок підключення | 70 мм |
| Тип захисту | L : для захист від перевантаження (тривалий час) I : для миттєвий захист від короткого замикання |
| Номінал розчеплювача | 800 А на 50 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Регульоване 9 налаштувань |
| [Ir] long-time protection pick-up adjustment range | 0,4...1 x In |
| Long-time protection delay adjustment type tr | Регульоване 9 налаштувань |
| [tr] long-time protection delay adjustment range | 12,5…600 с на 1.5 x Ir 0,5…24 с на 6 x Ir 0,7…16,6 с на 7.2 x Ir |
| Теплова пам'ять | 20 млн. |
| Instantaneous protection pick-up adjustment type Ii | Регульований |
| [Ii] instantaneous protection pick-up adjustment range | 1.5...10 x Ir |
| Захист від витоку струму на землю | Відсутній |
| Логічна селективність ZSI | Відсутній |
| Компонування допоміжного контакту | 1 нормально відкритий/закритий контакт |
| Місцева сигналізація | для індикація несправності 4 світлодіоди (червоний) для перевантаження 1 СВІТЛОДІОД (жовтий) |
| Тип дисплея | LCD дісплей |
| Тип вимірювання | Лічильник енергії |
| Width (W) | 210 мм |
| Height (H) | 327 мм |
| Depth (D) | 147 мм |
| Маса нетто | 14 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60947-2 |
| Сертифікація виробу | ASTA ASEFA |
| Ступінь забруднення | 3 відповідно до МЕК 60947 |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK07 відповідно до EN 50102 |
| Робоча температура навколишнього середови | -25…70 °C |
| Температура навколишнього повітря для збер | -40…85 °C |
| Відносна вологість | 0…95 % |
| Висота над рівнем моря | 0...2000 m без заниження 2000 м ... 5000 м зі зниженням |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 37,0 см |
| Ширина 1 упаковки | 39,5 см |
| Довжина 1 упаковки | 23,0 см |
| Вага 1 упаковки | 11,89 кг |
| Гарантия | |
| Гарантія | 18 months |
