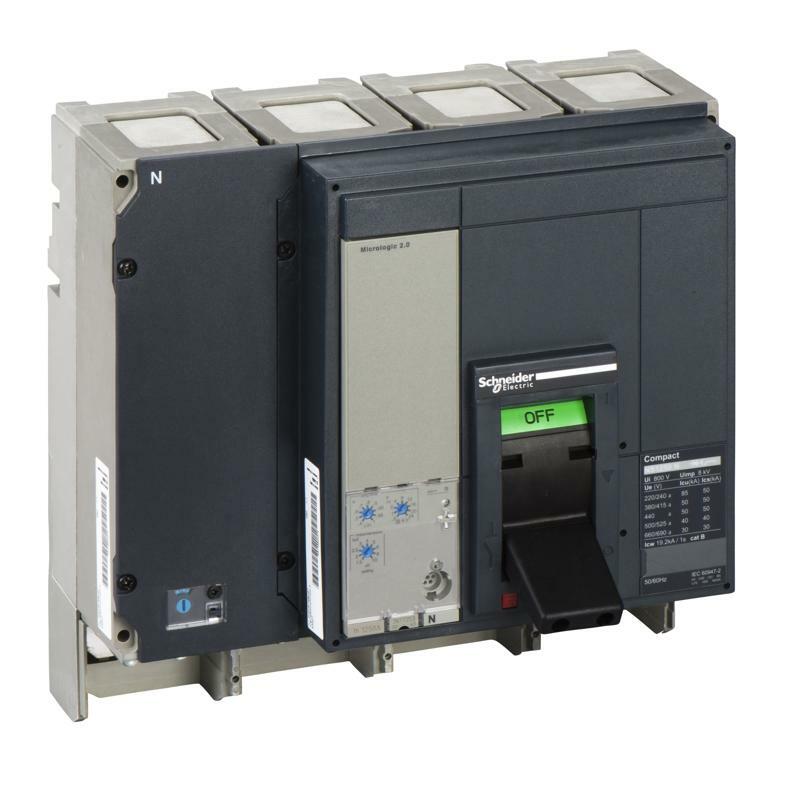

Авт. вим.ns630b H 4P Стац.+Micrologic5.0E
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | ComPact |
| Назва продукту | ComPact NS |
| Серія продукту | ComPact NS630b...1600 |
| Назва пристрою | Compact NS630bH |
| Тип виробу або компоненту | Автоматичний вимикач |
| Область застосування продукту | Розподіл |
| Кількість полюсів | 4P |
| Опис захищених полюсів | 4D |
| Положення нейтралі | Зліва |
| (In) номінальний струм до 65 °C | 630 А на 50 °C |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц |
| Тип мережі | Змінний струм |
| Частота мережі | 50/60 Гц |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Категорія застосування | Категорія B |
| [Icu] номінальна максимальна відключаюча зда | 42 кА Icu на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 65 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 70 кА Icu на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 85 кА Icu на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА Icu на 500/525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Рівень виконання | H 70 кА 415 В змінний струм |
| Найменування розчеплювача | MicroLogic 5.0 E |
| Технологія розчеплювача | Електронний |
| Функції пристрою захисного вимкнення | LSI |
| Тип керування | Перемикач Поворотна ручка |
| Спосіб монтажу автоматичного вимикача | Фіксація |
| Додаткова інформація | |
| [Ui] номінальна напруга ізоляції | 800 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ відповідно до МЕК 60947-2 |
| [Ics] номінальна робоча відключаюча здатніст | 30 кА на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 40 кА на 500/525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Icw] номінальний короткочасний витримуваний | 19,2 кА 1 с відповідно до МЕК 60947-2 |
| Механічна зносостійкість | 10000 циклів |
| Електрична зносостійкість | 2000 циклів на 690 В In 4000 циклів на 690 В In/2 5000 циклів на 440 В In 6000 циклів на 440 В In/2 |
| Втрати потужності | 10 В |
| Монтажна опора | Задня панель |
| Верхнє з'єднання | Фронтальний |
| З'єднання з нижньої сторони | Фронтальний |
| Крок підключення | 70 мм |
| Тип захисту | L : для захист від перевантаження (тривалий час) S : для Захист від короткого замикання I : для миттєвий захист від короткого замикання |
| Номінал розчеплювача | 630 А на 50 °C |
| Налаштування тривалого спрацьовування, тип | Регульоване 9 налаштувань |
| [Ir] діапазон регулювання спрацьовування дов | 0,4...1 x In |
| Тип регулювання затримки спрацьовування до | Регульоване 9 налаштувань |
| [tr] діапазон регулювання довготривалої затр | 12,5…600 с на 1.5 x Ir 0,5…24 с на 6 x Ir 0,7…16,6 с на 7.2 x Ir |
| Теплова пам'ять | 20 млн. |
| Тип регулювання спрацьовування короткочас | Регульований 9 налаштувань |
| [Isd] діапазон регулювання спрацьовування ко | 1.5...10 x Ir |
| Тип регулювання затримки спрацьовування ко | Регульований |
| [tsd] діапазон регулювання затримки короткоч | 0,1…0,4 с I²t=вкл 0…0,4 с I²t=вимкнено |
| Тип регулювання спрацьовування миттєвого з | Регульований |
| Діапазон регулювання спрацьовування миттє | 2...15 x In Вимкнути |
| Захист від витоку струму на землю | Відсутній |
| Налаштування захисту нейтралі | Без захисту (3D) 0.5 x Ir (3D + N/2) 1 x Ir (4D) |
| Логічна селективність ZSI | З |
| Компонування допоміжного контакту | 1 нормально відкритий/закритий контакт |
| Місцева сигналізація | для індикація несправності 4 світлодіоди (червоний) для перевантаження 1 СВІТЛОДІОД (жовтий) |
| Тип дисплея | LCD дісплей |
| Тип вимірювання | Лічильник енергії |
| Ширина (W) | 280 мм |
| Висота (H) | 327 мм |
| Глибина (D) | 147 мм |
| Маса нетто | 18 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60947-2 |
| Сертифікація виробу | ASTA ASEFA |
| Ступінь забруднення | 3 відповідно до МЕК 60947 |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK07 відповідно до EN 50102 |
| Робоча температура навколишнього середови | -25…70 °C |
| Температура навколишнього повітря для збер | -40…85 °C |
| Відносна вологість | 0…95 % |
| Висота над рівнем моря | 0...2000 m без заниження 2000 м ... 5000 м зі зниженням |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 37,0 см |
| Ширина 1 упаковки | 38,0 см |
| Довжина 1 упаковки | 30,0 см |
| Вага 1 упаковки | 15,97 кг |
| Гарантия | |
| Гарантія | 18 months |
