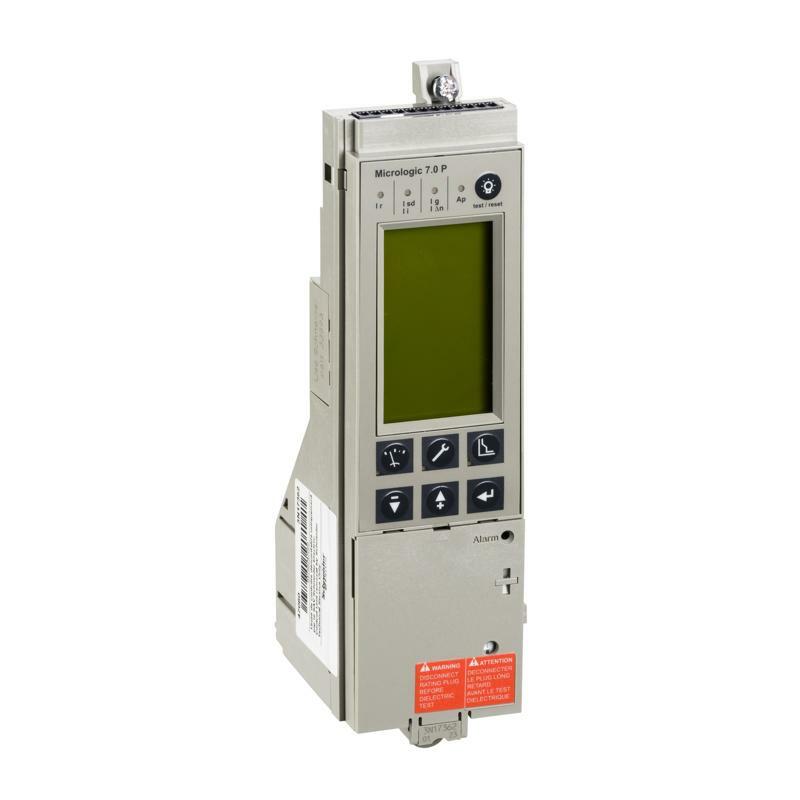

Електронний розчіплювач Microl 7.0Р Д/Вик.Вим.Nsb_Тільки В складі конфігурованих апаратів
| Головна | |
|---|---|
| Діапазон | ComPact |
| Серія продукту | ComPact NS630b...1600 |
| Тип виробу або компоненту | Блок відключення |
| Найменування розчеплювача | MicroLogic 7.0 P |
| Технологія розчеплювача | Електронний |
| Сумісність серії | ComPact NS630b...1600 |
| Область застосування продукту | Розподіл |
| Number of poles | 3P 4P |
| Опис захищених полюсів | 4t 3t 3t + N/2 |
| Функції пристрою захисного вимкнення | Селективний + захист від витоків струму на землю |
| Тип захисту | для захист від перевантаження (тривалий час) для Захист від короткого замикання для миттєвий захист від короткого замикання для захист від витоків струму на землю |
| Trip unit rating | 630 А на 50 °C 800 А на 50 °C 1000 А на 50 °C 1250 А на 50 °C 1600 А на 50 °C |
| Тип мережі | Змінний струм |
| Частота мережі | 50/60 Гц |
| Circuit breaker mounting mode | Висувний |
| Додаткова інформація | |
| Long-time pick-up adjustment type Ir (thermal protection) | Регульоване 9 налаштувань |
| [Ir] long-time protection pick-up adjustment range | 0,4...1 x In |
| Long-time protection delay adjustment type tr | Регульоване 9 налаштувань |
| [tr] long-time protection delay adjustment range | 0,7…16,6 с на 7.2 x Ir 0,7…24 с на 6 x Ir 12,5…600 с на 1.5 x Ir |
| Теплова пам'ять | 20 млн. |
| Short-time protection pick-up adjustment type Isd | Регульований 9 налаштувань |
| [Isd] Short-time protection pick-up adjustment range | 1.5...10 x Ir |
| Short-time protection delay adjustment type tsd | Регульований |
| [tsd] Short-time protection delay adjustment range | 0…0,4 с I²t=вимкнено 0,1…0,4 с I²t=вкл |
| Instantaneous protection pick-up adjustment type Ii | Регульоване 9 налаштувань |
| [Ii] instantaneous protection pick-up adjustment range | Вимкнути 2...15 x In |
| Захист від витоку струму на землю | Інтегрований |
| Earth-leakage protection sensitity adjustment type IΔn | 9 регулюємих налаштувань |
| [IΔn] earth-leakage protection sensitivity adjustment range | 0,5…30 А |
| Чутливість до витоку струму | 10 А для Клас A 30 А для клас AC |
| Earth-leakage protection time delay adjustement type Δt | 5 регулюємих налаштувань |
| [Δt] Earth-leakage protection time delay adjustment range | 60…800 мс |
| Логічна селективність ZSI | З |
| Місцева сигналізація | для електрична несправність 3 світлодіоди (червоний) для внутрішня помилка 1 СВІТЛОДІОД (червоний) |
| Тип дисплея | Цифровий дисплей |
| Тип вимірювання | Вимірювач потужності |
| Обмін данними | Показання вимірювань Налаштування захисту та аварійної сигналізації Індикатори технічного обслуговування |
| Навколишнє середовище | |
| Робоча температура навколишнього середови | -25…70 °C |
| Температура навколишнього повітря для збер | -40…85 °C |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 6,8 см |
| Ширина 1 упаковки | 8,0 см |
| Довжина 1 упаковки | 21,5 см |
| Вага 1 упаковки | 318,0 г |
| Гарантия | |
| Гарантія | 18 months |
