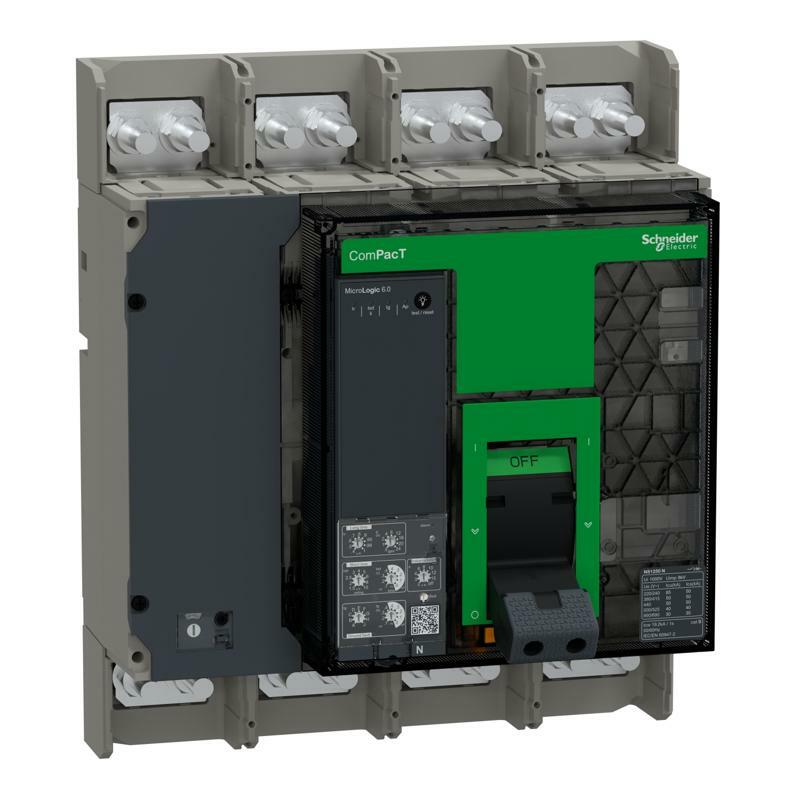

Circuit breaker, ComPacT Ns1250N, 50kA at 415Vac, 4P, fixed, manually operated, MicroLogic 6.0 control unit, 1250A
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | ComPacT |
| Назва продукту | ComPacT NS нове покоління |
| Серія продукту | ComPacT NS630b...1600 нове покоління |
| Тип виробу або компоненту | Автоматичний вимикач |
| Область застосування продукту | Розподіл |
| Кількість полюсів | 4P |
| Опис захищених полюсів | 4D |
| Положення нейтралі | Зліва |
| (In) номінальний струм до 65 °C | 1250 А на 50 °C |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц |
| Тип мережі | Змінний струм |
| Частота мережі | 50/60 Гц |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Категорія застосування | Категорія B |
| [Icu] номінальна максимальна відключаюча зда | 85 кА Icu на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА Icu на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 40 кА Icu на 500/525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 30 кА Icu на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Рівень виконання | N 50 кА 415 В змінний струм |
| Найменування розчеплювача | MicroLogic 6.0 |
| Технологія розчеплювача | Електронний |
| Функції пристрою захисного вимкнення | LSIG |
| Тип керування | З ручним керуванням |
| Спосіб кріплення | Фіксація |
| Додаткова інформація | |
| [Ui] номінальна напруга ізоляції | 800 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ відповідно до МЕК 60947-2 |
| [Ics] номінальна робоча відключаюча здатніст | 50 кА на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 40 кА на 500/525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 30 кА на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Icw] номінальний короткочасний витримуваний | 19,2 кА 1 с відповідно до МЕК 60947-2 |
| Механічна зносостійкість | 10000 циклів |
| Електрична зносостійкість | 2000 циклів на 690 В In 3000 циклів на 690 В In/2 4000 циклів на 440 В In 5000 циклів на 440 В In/2 |
| Втрати потужності | 44 В |
| Монтажна опора | Задня панель |
| Верхнє з'єднання | Фронтальний |
| З'єднання з нижньої сторони | Фронтальний |
| Крок підключення | 70 мм |
| Тип захисту | L : для захист від перевантаження (тривалий час) S : для Захист від короткого замикання I : для миттєвий захист від короткого замикання G : для захист від замикання на землю |
| Номінал розчеплювача | 1250 А на 50 °C |
| Тип регулювання тривалої витримки спрацьов | Регульоване 9 налаштувань |
| [Ir] діапазон регулювання спрацьовування дов | 0,4...1 x In |
| Тип регулювання затримки спрацьовування до | Регульоване 9 налаштувань |
| [tr] діапазон регулювання довготривалої затр | 12,5…600 с на 1.5 x Ir 0,5…24 с на 6 x Ir 0,7…16,6 с на 7.2 x Ir |
| Теплова пам'ять | 20 млн. |
| Тип регулювання спрацьовування короткочас | Регульований 9 налаштувань |
| [Isd] діапазон регулювання спрацьовування ко | 1.5...10 x Ir |
| Тип регулювання затримки спрацьовування ко | Регульований |
| [tsd] Діапазон регулювання затримки короткоч | 0,1…0,4 с I²t=вкл 0…0,4 с I²t=вимкнено |
| Тип регулювання спрацьовування миттєвого з | Регульований |
| Діапазон регулювання спрацьовування миттє | Вимкнути 2...15 x In |
| Тип регулювання спрацьовування захисту від | Регульований 9 налаштувань |
| Діапазон регулювання спрацьовування захис | 0,3...1 x In для In <= 400 A 0,2...1 x In для 400 A |
| Тип регулювання витримки часу захисту від з | Регульований |
| [tg] діапазон регулювання часової затримки з | 0,1…0,4 с I²t=вкл 0…0,4 с I²t=вимкнено |
| Захист від витоку струму на землю | Відсутній |
| Налаштування захисту нейтралі | Без захисту (3D) 0.5 x Ir (3D + N/2) 1 x Ir (4D) |
| Логічна селективність ZSI | Відсутній |
| Компонування допоміжного контакту | 1 нормально відкритий/закритий контакт |
| Місцева сигналізація | для індикація несправності 4 світлодіоди (червоний) для перевантаження 1 СВІТЛОДІОД (жовтий) |
| Ширина (W) | 280 мм |
| Висота (H) | 327 мм |
| Глибина (D) | 147 мм |
| Маса нетто | 18 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60947-2 |
| Сертифікація виробу | IECEE CB Scheme |
| Ступінь забруднення | 3 відповідно до МЕК 60947 |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK07 відповідно до EN 50102 |
| Робоча температура навколишнього середови | -25…70 °C |
| Температура навколишнього повітря для збер | -50…85 °C |
| Відносна вологість | 0…95 % |
| Висота над рівнем моря | 0...2000 m без заниження 2000 м ... 5000 м зі зниженням |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 37,0 см |
| Ширина 1 упаковки | 38,0 см |
| Довжина 1 упаковки | 30,0 см |
| Вага 1 упаковки | 16,366 кг |
