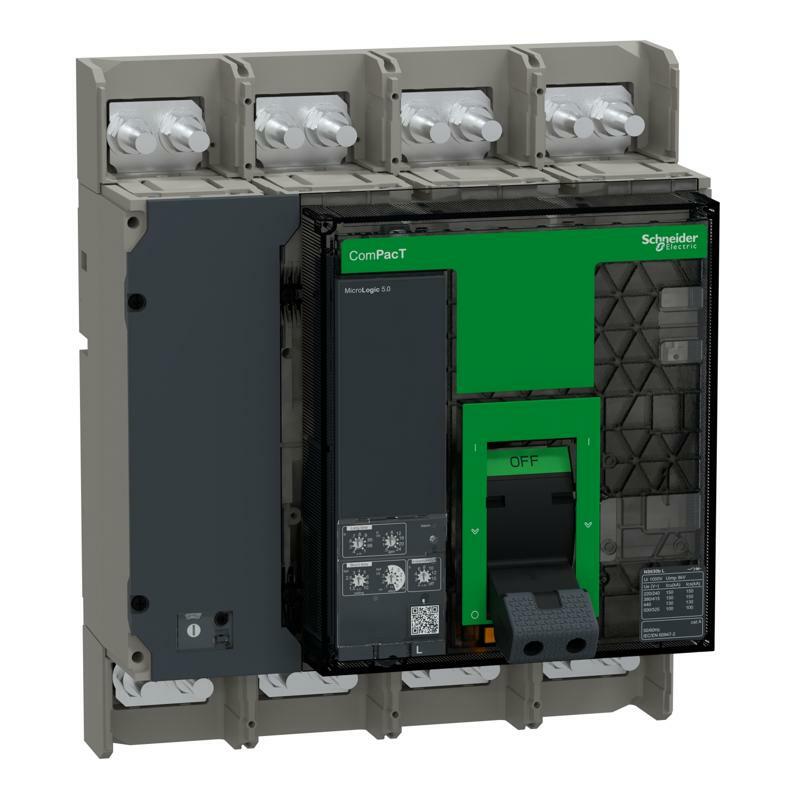

Circuit breaker, ComPacT NS630bL, 150kA at 415Vac, 4P, fixed, manually operated, MicroLogic 5.0 control unit, 630A

Головна
Діапазон	ComPacT
Назва продукту	ComPacT NS нове покоління
Серія продукту	ComPacT NS630b...1600 нове покоління
Тип виробу або компоненту	Автоматичний вимикач
Область застосування продукту	Розподіл
Кількість полюсів	4P
Опис захищених полюсів	4D
Положення нейтралі	Зліва
(In) номінальний струм до 65 °C	630 А на 50 °C
[Ue] номінальна робоча напруга	690 В змінний струм 50/60 Гц
Тип мережі	Змінний струм
Частота мережі	50/60 Гц
Відповідність вимогам по ізоляції	Так відповідно до МЕК 60947-2
Категорія застосування	Категорія A
[Icu] номінальна максимальна відключаюча зда	150 кА Icu на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 150 кА Icu на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 130 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 100 кА Icu на 500/525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Рівень виконання	L 150 кА 415 В змінний струм
Найменування розчеплювача	MicroLogic 5.0
Технологія розчеплювача	Електронний
Функції пристрою захисного вимкнення	LSI
Тип керування	З ручним керуванням
Спосіб кріплення	Фіксація
Додаткова інформація
[Ui] номінальна напруга ізоляції	800 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
[Uimp] номінальна імпульсна витримувана напру	8 кВ відповідно до МЕК 60947-2
[Ics] номінальна робоча відключаюча здатніст	150 кА на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 150 кА на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 130 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 100 кА на 500/525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
[Icw] номінальний короткочасний витримуваний	19,2 кА 1 с відповідно до МЕК 60947-2
Механічна зносостійкість	10000 циклів
Електрична зносостійкість	2000 циклів на 690 В In 3000 циклів на 690 В In/2 3000 циклів на 440 В In 4000 циклів на 440 В In/2
Втрати потужності	15 В
Монтажна опора	Задня панель
Верхнє з'єднання	Фронтальний
З'єднання з нижньої сторони	Фронтальний
Крок підключення	70 мм
Тип захисту	L : для захист від перевантаження (тривалий час) S : для Захист від короткого замикання I : для миттєвий захист від короткого замикання
Номінал розчеплювача	630 А на 50 °C
Тип регулювання тривалої витримки спрацьов	Регульоване 9 налаштувань
[Ir] діапазон регулювання спрацьовування дов	0,4...1 x In
Тип регулювання затримки спрацьовування до	Регульоване 9 налаштувань
[tr] діапазон регулювання довготривалої затр	12,5…600 с на 1.5 x Ir 0,5…24 с на 6 x Ir 0,7…16,6 с на 7.2 x Ir
Теплова пам'ять	20 млн.
Тип регулювання спрацьовування короткочас	Регульований 9 налаштувань
[Isd] діапазон регулювання спрацьовування ко	1.5...10 x Ir
Тип регулювання затримки спрацьовування ко	Регульований
[tsd] Діапазон регулювання затримки короткоч	0,1…0,4 с I²t=вкл 0…0,4 с I²t=вимкнено
Тип регулювання спрацьовування миттєвого з	Регульований
Діапазон регулювання спрацьовування миттє	Вимкнути 2...15 x In
Захист від витоку струму на землю	Відсутній
Налаштування захисту нейтралі	Без захисту (3D) 0.5 x Ir (3D + N/2) 1 x Ir (4D)
Логічна селективність ZSI	Відсутній
Компонування допоміжного контакту	1 нормально відкритий/закритий контакт
Місцева сигналізація	для індикація несправності 4 світлодіоди (червоний) для перевантаження 1 СВІТЛОДІОД (жовтий)
Ширина (W)	280 мм
Висота (H)	327 мм
Глибина (D)	147 мм
Маса нетто	18 кг
Навколишнє середовище
Стандарти	МЕК 60947-2
Сертифікація виробу	IECEE CB Scheme
Ступінь забруднення	3 відповідно до МЕК 60947
Ступінь захисту	IP40 відповідно до МЕК 60529
Ступінь ударозахисту	IK07 відповідно до EN 50102
Робоча температура навколишнього середови	-25…70 °C
Температура навколишнього повітря для збер	-50…85 °C
Відносна вологість	0…95 %
Висота над рівнем моря	0...2000 m без заниження 2000 м ... 5000 м зі зниженням
Пакувальна одиниця
Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	37,0 см
Ширина 1 упаковки	38,0 см
Довжина 1 упаковки	30,0 см
Вага 1 упаковки	17,431 кг
