| Серія продукту | ComPacT NSX100...250 нове покоління
ComPact NSX100...250 |
|---|

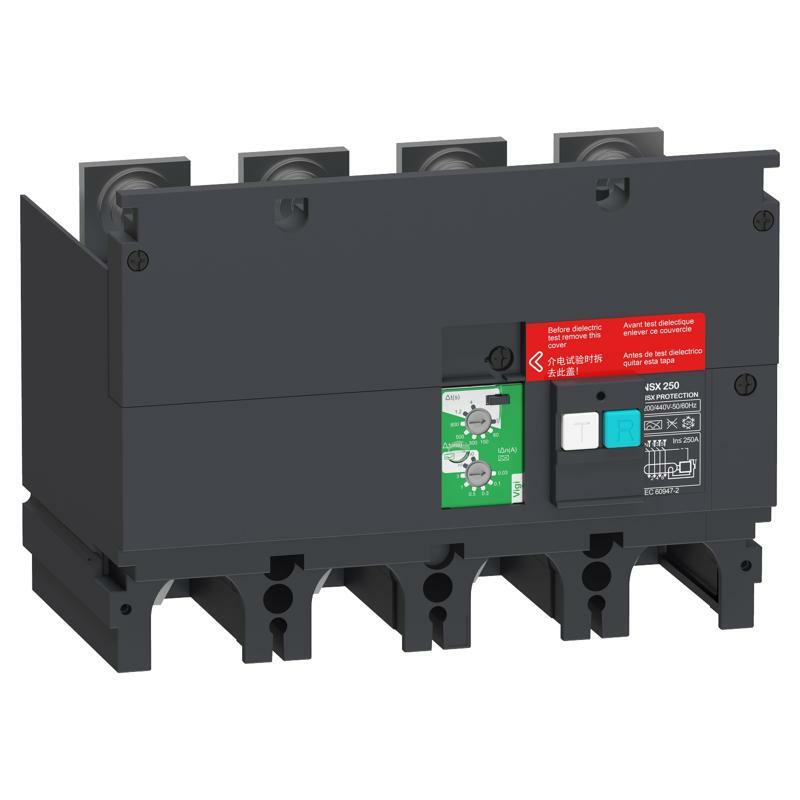

| Назва пристрою | VigiPacT |
|---|
| Тип виробу або компоненту | Надбудова Vigi |
|---|
| Область застосування продукту | Електропроводка |
|---|
| Сумісність серії | ComPacT нового покоління (ComPacT NSX250 нове покоління) Автоматичний вимикач
ComPact (ComPacT NSX250) Автоматичний вимикач |
|---|
| Опис полюсів | 4P |
|---|
| [In] номінальний струм | 250 А |
|---|
| Клас захисту від витоку струму на землю | Клас A
Клас AC |
|---|
| Тип налаштування чутливості до струму вито | Регульований |
|---|
| Чутливість до витоку струму | 0,03 А для Клас A
0,1 А для Клас A
0,3 А для Клас A
0,5 А для Клас A
1 А для Клас A
3 А для Клас A
10 А для клас AC
30 А для клас AC |
|---|
| Налаштування витримки спрацювання захисту | Регулюємий |
|---|
| [Δt] налаштювання витримки спрацювання захи | 0 мс
60 мс
150 мс
300 мс
500 мс
800 мс
1,2 с
4 с |
|---|
| Додаткова інформація |
|---|
| Тип мережі | Змінний струм |
|---|
| Частота мережі | 50/60 Гц |
|---|
| [Ue] номінальна робоча напруга | 200...440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
|---|
| Захист від витоку струму на землю | З |
|---|
| Максимальний час відключення | 800 мс |
|---|
| Категорія перенапруги | IV |
|---|
| Навколишнє середовище |
|---|
| Клас захисту від ураження електричним стру | Клас II |
|---|
| Стандарти | МЕК 60947-2 |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 13,5 см |
|---|
| Ширина 1 упаковки | 14,2 см |
|---|
| Довжина 1 упаковки | 17,2 см |
|---|
| Вага 1 упаковки | 1,34 кг |
|---|
| Тип 2 упаковки | S04 |
|---|
| Кількість одиниць у 2 упаковці | 12 |
|---|
| Висота 2 упаковки | 30,0 см |
|---|
| Ширина 2 упаковки | 40,0 см |
|---|
| Довжина 2 упаковки | 60,0 см |
|---|
| Вага 2 упаковки | 16,52 кг |
|---|
| Тип 3 упаковки | P12 |
|---|
| Кількість одиниць у 3 упаковці | 48 |
|---|
| Висота 3 упаковки | 42,0 см |
|---|
| Ширина 3 упаковки | 80,0 см |
|---|
| Довжина 3 упаковки | 120,0 см |
|---|
| Вага 3 упаковки | 78,0 кг |
|---|
