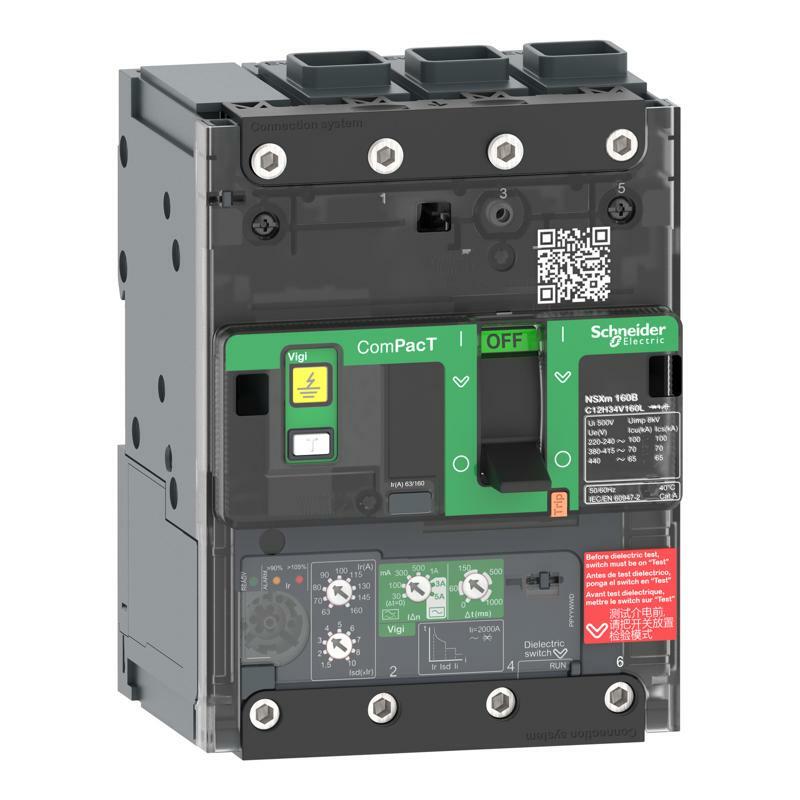

Автоматичний вимикач Compact NSXm100B 25kA 3P з Micrologic 4.1 In= 100A Everlink затискач
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | ComPacT нового покоління |
| Назва продукту | ComPacT NSXm нове покоління |
| Серія продукту | ComPacT NSXm нове покоління |
| Назва пристрою | NSXm 160B |
| Тип виробу або компоненту | Автовимикач із захистом від витоку струму на землю |
| Область застосування продукту | Розподіл |
| Опис полюсів | 3P |
| Опис захищених полюсів | 3D |
| [In] номінальний струм | 100 А на 40 °C |
| [Ue] номінальна робоча напруга | 440 В змінний струм 50/60 Гц |
| Тип мережі | Змінний струм |
| Частота мережі | 50/60 Гц |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Категорія застосування | Категорія A |
| [Icu] здатність відключення | 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 25 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 10 кА Icu на 500 В змінний струм відповідно до МЕК 60947-2 |
| Рівень продуктивності | B 25 кА 415 В змінний струм |
| Найменування розчеплювача | MicroLogic 4.1 |
| Технологія розчеплювача | Електронний |
| Функції пристрою захисного вимкнення | LSoIR |
| Тип керування | Перемикач |
| Режим кріплення автоматичного вимикача | Фіксація |
| Додаткова інформація | |
| [Ui] номінальна напруга ізоляції | 500 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| [Ics] робоча відключаюча здатність | 50 кА на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 25 кА на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 20 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 10 кА на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Механічна зносостійкість | 20000 циклів |
| Електрична зносостійкість | 20000 циклів на 440 В In/2 10000 циклів на 440 В In 10000 циклів на 690 В In/2 5000 циклів на 690 В In |
| Розсіювана потужність на полюс | 4,77 В |
| Монтажна опора | Задня панель |
| Монтажне положення | Горизонтальний і вертикальний Плаский ззаду |
| Верхнє з'єднання | Фронтальний |
| З'єднання з нижньої сторони | Фронтальний |
| З'єднувальні клеми | 1 Наконечник Everlink розмір дроту 2,5…70 мм², Одножильний мідь 1 Наконечник Everlink розмір дроту 2,5…95 мм², жорсткий або багатожильний алюміній/мідь |
| Крок підключення | 35 мм з розкидачами 27 мм без розкидачів |
| Кількість модулів Ш = 9 мм | 9 модуль |
| Номінал розчеплювача | 100 А на 40 °C |
| Довготривале регулювання підхоплення, тип I | Регульоване 9 налаштувань |
| [Ir] діапазон регулювання спрацьовування дов | 40...100 A |
| Тип регулювання затримки довготривалого за | Фіксований |
| [tr] діапазон регулювання довготривалої затр | 200 с на 1.5 x Ir 8 с на 6 x Ir 5 с на 7.2 x Ir |
| Теплова пам'ять | 20 хвилин до і після спрацювання |
| Регулювання уставки захисту від короткочас | Регульований 9 налаштувань |
| [Isd] уставка селективного струмового відсіч | 1.5...10 x Ir |
| Регулювання уставки витримки часу від коро | Фіксований |
| Налаштування миттєвого спрацьовування зах | Фіксовані |
| [Ii] діапазон уставок миттєвого захисту | 1500 A |
| Захист від витоку струму на землю | Інтегрований |
| Клас захисту від витоку струму на землю | Клас A Клас AC |
| Регулювання чутливості захисту від витоку | Регульований |
| [IΔn] перевірка лінійним сигналом | 30 мА 100 мА 300 мА 500 мА 1 А 3 А 5 А |
| Чутливість до витоку струму | 30 мА для Клас A 100 мА для Клас A 300 мА для Клас A 500 мА для Клас A 1 А для Клас A 30 мА для клас AC 100 мА для клас AC 300 мА для клас AC 500 мА для клас AC 1 А для клас AC 3 А для клас AC 5 А для клас AC |
| Тип регулювання затримки захисту від виток | Регулюємий |
| [Δt] Діапазон регулювання часової затримки з | 0 мс 60 мс 150 мс 500 мс 1000 мс |
| Кількість роз'ємів для електричних допоміж | 1 слот(и) для допоміжний вимикач OF 1 слот(и) для вимикач будильника SD 1 слот(и) для зняття напруги MN або MX |
| Місцева сигналізація | для наявність допоміжних контактів Сигналізувати (зелений) |
| Ширина (Вт) | 108 мм |
| Висота (В) | 144 мм |
| Глибина (D) | 80 мм |
| Маса нетто | 1,63 кг |
| Колір | Сірий (RAL 7016) |
| Навколишнє середовище | |
| Стандарти | МЕК 60947 |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK07 відповідно до МЕК 62262 |
| Робоча температура навколишнього середови | -25…70 °C |
| Температура навколишнього повітря для збер | -40…85 °C |
| Відносна вологість | 0…95 % |
| Висота над рівнем моря | 2000 m без заниження 5000 m зі зниженням |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 15,0 см |
| Ширина 1 упаковки | 13,0 см |
| Довжина 1 упаковки | 19,0 см |
| Вага 1 упаковки | 1,63 кг |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 4 |
| Висота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 6,92 кг |
