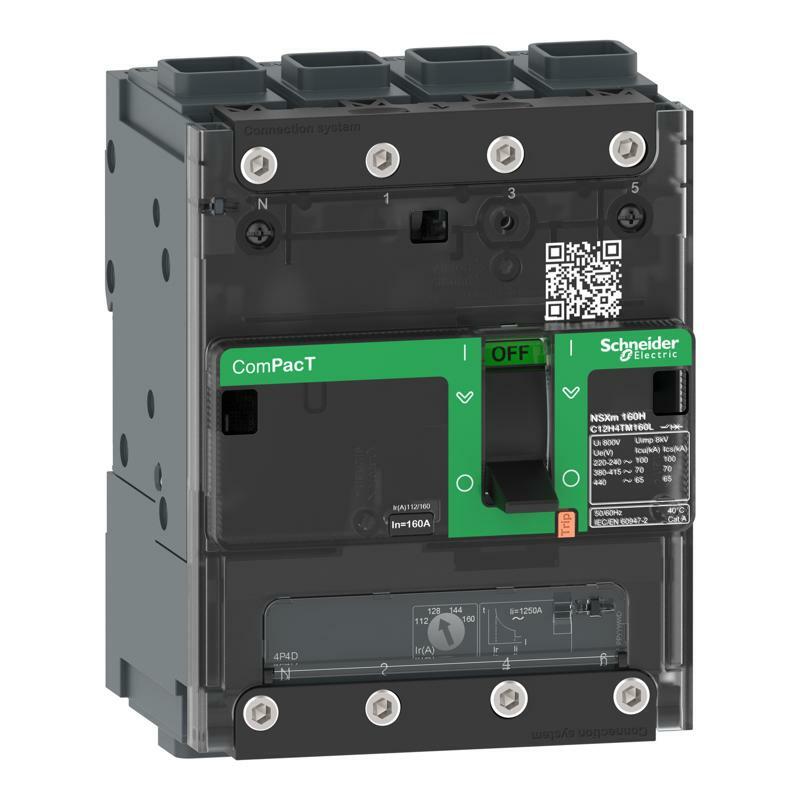

Автоматичний вимикач Compact NSXm100F 36kA 4P3D з розчіплювачем TMD 16A Everlink затискач

Головна
Діапазон	ComPacT нового покоління
Назва продукту	ComPacT NSXm нове покоління
Серія продукту	ComPacT NSXm нове покоління
Назва пристрою	NSXm 63F
Тип виробу або компоненту	Автоматичний вимикач
Область застосування продукту	Розподіл
Опис полюсів	4P
Опис захищених полюсів	3D
Положення нейтралі	Зліва
[In] номінальний струм	16 А на 40 °C
[Ue] номінальна робоча напруга	690 В змінний струм 50/60 Гц
Тип мережі	Змінний струм
Частота мережі	50/60 Гц
Відповідність вимогам по ізоляції	Так відповідно до МЕК 60947-2
Категорія застосування	Категорія A
[Icu] здатність відключення	85 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 36 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 35 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 15 кА Icu на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 10 кА Icu на 525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Рівень продуктивності	F 36 кА 415 В змінний струм
Найменування розчеплювача	TM-D
Технологія розчеплювача	Тепломагнітний
Функції пристрою захисного вимкнення	LI
Тип керування	Перемикач
Режим кріплення автоматичного вимикача	Фіксація
Додаткова інформація
[Ui] номінальна напруга ізоляції	800 В змінний струм 50/60 Гц
[Uimp] номінальна імпульсна витримувана напру	8 кВ
[Ics] робоча відключаюча здатність	85 кА на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 36 кА на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 30 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 10 кА на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 10 кА на 525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Механічна зносостійкість	20000 циклів
Електрична зносостійкість	20000 циклів на 440 В In/2 10000 циклів на 440 В In 10000 циклів на 690 В In/2 5000 циклів на 690 В In
Розсіювана потужність на полюс	2,4 В
Монтажна опора	Задня панель
Монтажне положення	Горизонтальний і вертикальний Плаский ззаду
Верхнє з'єднання	Фронтальний
З'єднання з нижньої сторони	Фронтальний
З'єднувальні клеми	1 Наконечник Everlink розмір дроту 2,5…95 мм², жорсткий або багатожильний алюміній/мідь 1 Наконечник Everlink розмір дроту 2,5…70 мм², гнучкий мідь
Крок підключення	35 мм з розкидачами 27 мм без розкидачів
Кількість модулів Ш = 9 мм	12 модуль
Номінал розчеплювача	16 А на 40 °C
Довготривале регулювання підхоплення, тип I	Регулюємі
[Ir] діапазон регулювання спрацьовування дов	0.7...1 x In
Тип регулювання затримки довготривалого за	Фіксований
Параметри нейтрального захисту	Без захисту (3D)
Налаштування миттєвого спрацьовування зах	Фіксовані
[Ii] діапазон уставок миттєвого захисту	500 A
Захист від витоку струму на землю	Відсутній
Кількість роз'ємів для електричних допоміж	1 слот(и) для допоміжний вимикач OF 1 слот(и) для вимикач будильника SD 1 слот(и) для зняття напруги MN або MX
Місцева сигналізація	для наявність допоміжних контактів Сигналізувати (зелений)
Ширина (Вт)	108 мм
Висота (В)	137 мм
Глибина (D)	80 мм
Маса нетто	1,42 кг
Колір	Сірий (RAL 7016)
Навколишнє середовище
Стандарти	МЕК 60947
Ступінь забруднення	3 відповідно до МЕК 60664-1
Ступінь захисту	IP40 відповідно до МЕК 60529
Ступінь ударозахисту	IK07 відповідно до МЕК 62262
Робоча температура навколишнього середови	-25…70 °C
Температура навколишнього повітря для збер	-50…85 °C
Відносна вологість	0…95 %
Висота над рівнем моря	2000 m без заниження 5000 m зі зниженням
Пакувальна одиниця
Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	12 см
Ширина 1 упаковки	13 см
Довжина 1 упаковки	22 см
Вага 1 упаковки	1,624 кг
Тип 2 упаковки	S03
Кількість одиниць у 2 упаковці	6
Висота 2 упаковки	30 см
Ширина 2 упаковки	30 см
Довжина 2 упаковки	40 см
Вага 2 упаковки	10,19 кг
Тип 3 упаковки	P12
Кількість одиниць у 3 упаковці	144
Висота 3 упаковки	150 см
Ширина 3 упаковки	80 см
Довжина 3 упаковки	120 см
Вага 3 упаковки	254,49 кг
