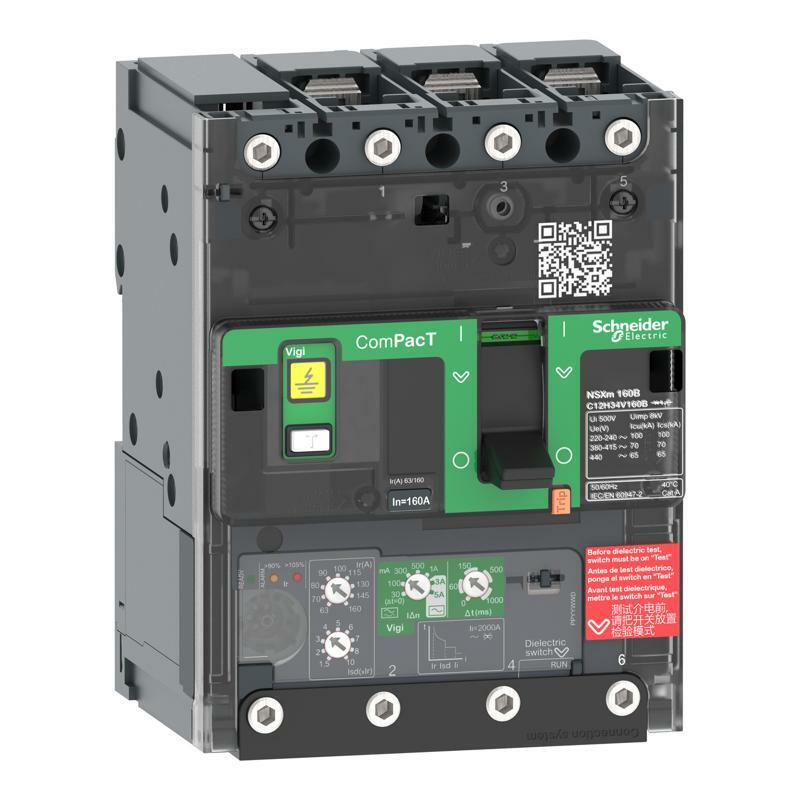

Автоматичний вимикач Compact NSXm160H 70kA 3P з Micrologic 4.1 In= 160A ПІД шину/затискач

Головна
Діапазон	ComPacT нового покоління
Назва продукту	ComPacT NSXm нове покоління
Серія продукту	ComPacT NSXm нове покоління
Назва пристрою	NSXm 160H
Тип виробу або компоненту	Автовимикач із захистом від витоку струму на землю
Область застосування продукту	Розподіл
Опис полюсів	3P
Опис захищених полюсів	3D
[In] номінальний струм	160 А на 40 °C
[Ue] номінальна робоча напруга	440 В змінний струм 50/60 Гц
Тип мережі	Змінний струм
Частота мережі	50/60 Гц
Відповідність вимогам по ізоляції	Так відповідно до МЕК 60947-2
Категорія застосування	Категорія A
[Icu] здатність відключення	100 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 70 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 65 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Рівень продуктивності	H 70 кА 415 В змінний струм
Найменування розчеплювача	MicroLogic 4.1
Технологія розчеплювача	Електронний
Функції пристрою захисного вимкнення	LSoIR
Тип керування	Перемикач
Режим кріплення автоматичного вимикача	Фіксація
Додаткова інформація
[Ui] номінальна напруга ізоляції	500 В змінний струм 50/60 Гц
[Uimp] номінальна імпульсна витримувана напру	8 кВ
[Ics] робоча відключаюча здатність	100 кА на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 70 кА на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 65 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Механічна зносостійкість	20000 циклів
Електрична зносостійкість	20000 циклів на 440 В In/2 10000 циклів на 440 В In 10000 циклів на 690 В In/2 5000 циклів на 690 В In
Розсіювана потужність на полюс	12,21 В
Монтажна опора	Задня панель
Монтажне положення	Горизонтальний і вертикальний Плаский ззаду
Верхнє з'єднання	Фронтальний
З'єднання з нижньої сторони	Фронтальний
З'єднувальні клеми	компресійний наконечник / шина
Крок підключення	35 мм з розкидачами 27 мм без розкидачів
Кількість модулів Ш = 9 мм	9 модуль
Номінал розчеплювача	160 А на 40 °C
Довготривале регулювання підхоплення, тип I	Регульоване 9 налаштувань
[Ir] діапазон регулювання спрацьовування дов	63...160 A
Тип регулювання затримки довготривалого за	Фіксований
[tr] діапазон регулювання довготривалої затр	200 с на 1.5 x Ir 8 с на 6 x Ir 5 с на 7.2 x Ir
Теплова пам'ять	20 хвилин до і після спрацювання
Регулювання уставки захисту від короткочас	Регульований 9 налаштувань
[Isd] уставка селективного струмового відсіч	1.5...10 x Ir
Регулювання уставки витримки часу від коро	Фіксований
Налаштування миттєвого спрацьовування зах	Фіксовані
[Ii] діапазон уставок миттєвого захисту	2000 A
Захист від витоку струму на землю	Інтегрований
Клас захисту від витоку струму на землю	Клас A Клас AC
Регулювання чутливості захисту від витоку	Регульований
[IΔn] перевірка лінійним сигналом	30 мА 100 мА 300 мА 500 мА 1 А 3 А 5 А
Чутливість до витоку струму	30 мА для Клас A 100 мА для Клас A 300 мА для Клас A 500 мА для Клас A 1 А для Клас A 30 мА для клас AC 100 мА для клас AC 300 мА для клас AC 500 мА для клас AC 1 А для клас AC 3 А для клас AC 5 А для клас AC
Тип регулювання затримки захисту від виток	Регулюємий
[Δt] Діапазон регулювання часової затримки з	0 мс 60 мс 150 мс 500 мс 1000 мс
Кількість роз'ємів для електричних допоміж	1 слот(и) для допоміжний вимикач OF 1 слот(и) для вимикач будильника SD 1 слот(и) для зняття напруги MN або MX
Місцева сигналізація	для наявність допоміжних контактів Сигналізувати (зелений)
Ширина (Вт)	108 мм
Висота (В)	144 мм
Глибина (D)	80 мм
Маса нетто	1,63 кг
Колір	Сірий (RAL 7016)
Навколишнє середовище
Стандарти	МЕК 60947
Ступінь забруднення	3 відповідно до МЕК 60664-1
Ступінь захисту	IP40 відповідно до МЕК 60529
Ступінь ударозахисту	IK07 відповідно до МЕК 62262
Робоча температура навколишнього середови	-25…70 °C
Температура навколишнього повітря для збер	-40…85 °C
Відносна вологість	0…95 %
Висота над рівнем моря	2000 m без заниження 5000 m зі зниженням
Пакувальна одиниця
Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	13,0 см
Ширина 1 упаковки	16,0 см
Довжина 1 упаковки	19,0 см
Вага 1 упаковки	1,2 кг
Тип 2 упаковки	S03
Кількість одиниць у 2 упаковці	4
Висота 2 упаковки	30,0 см
Ширина 2 упаковки	30,0 см
Довжина 2 упаковки	40,0 см
Вага 2 упаковки	5,241 кг
