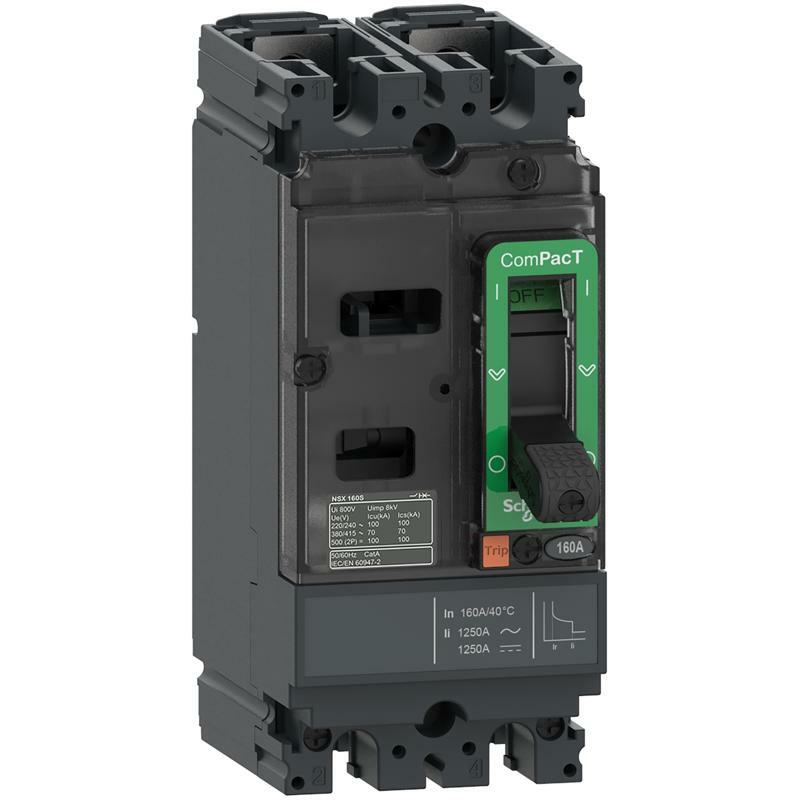

Автоматичний вимикач Compact Nsx100F 18kA 2P 50A з розчіплювачем TMD Ac-Dc
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | ComPacT нового покоління |
| Назва продукту | ComPacT NSX нове покоління |
| Назва пристрою | NSX100F |
| Тип виробу або компоненту | Автоматичний вимикач |
| Область застосування продукту | Розподіл |
| Опис полюсів | 2P |
| Опис захищених полюсів | 2D |
| [In] номінальний струм | 50 А на 40 °C |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц 500 В ПОСТІЙНИЙ СТРУМ |
| Тип мережі | Змінний струм ПОСТІЙНИЙ СТРУМ |
| Частота мережі | 50/60 Гц |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Категорія застосування | Категорія A |
| [Icu] rated ultimate short-circuit breaking capacity | 36 кА Icu на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 18 кА Icu на 380/415 В змінний струм 50/60 Гц 1P відповідно доМЕК 60947-2 15 кА Icu на 440 В змінний струм 50/60 Гц 1P відповідно доМЕК 60947-2 10 кА Icu на 500/525 В змінний струм 50/60 Гц 2P відповідно доМЕК 60947-2 5 кА Icu на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 36 кА Icu на 250 В постійний струм 50/60 Гц 1 pole відповідно доМЕК 60947-2 36 кА Icu на 500 В постійний струм 50/60 Гц 2 poles in series відповідно доМЕК 60947-2 |
| Performance level | F 18 кА 415 В змінний струм |
| Найменування розчеплювача | TM-D |
| Технологія розчеплювача | Тепломагнітний |
| Функції пристрою захисного вимкнення | LI |
| Тип керування | Перемикач |
| Circuit breaker mounting mode | Фіксація |
| Додаткова інформація | |
| [Ui] номінальна напруга ізоляції | 750 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ відповідно до МЕК 60947-2 |
| [Ics] rated service short-circuit breaking capacity | 36 кА на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 18 кА на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 15 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 10 кА на 500/525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 5 кА на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 36 кА на 250 В постійний струм 50/60 Гц в соответствии с МЕК 60947-2 36 кА на 500 В постійний струм 50/60 Гц в соответствии с МЕК 60947-2 |
| Механічна зносостійкість | 20000 циклів |
| Електрична зносостійкість | 20000 циклів на 277 В In/2 10000 циклів на 277 В In |
| Розсіювана потужність на полюс | 4,11 В |
| Монтажна опора | Задня панель |
| Монтажне положення | Горизонтальний і вертикальний Плаский ззаду |
| Верхнє з'єднання | Фронтальний |
| З'єднання з нижньої сторони | Фронтальний |
| Крок підключення | 35 мм |
| Тип захисту | L : для захист від перевантаження (тепловий) I : для захист від короткого замикання (магнітний) |
| Номінал розчеплювача | 50 А на 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Фіксований |
| [Ir] long-time protection pick-up adjustment range | 1 x In |
| Long-time protection delay adjustment type tr | Фіксований |
| Instantaneous protection pick-up adjustment type Ii | Фіксовані |
| [Ii] instantaneous protection pick-up adjustment range | 500 A |
| Захист від витоку струму на землю | Відсутній |
| Width (W) | 70 мм |
| Height (H) | 161 мм |
| Depth (D) | 86 мм |
| Маса нетто | 1,2 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60947 |
| Сертифікація виробу | CCC EAC морський |
| Категорія перенапруги | Клас II |
| Клас захисту від ураження електричним стру | Клас II |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK07 відповідно до МЕК 62262 |
| Робоча температура навколишнього середови | -25…70 °C |
| Температура навколишнього повітря для збер | -50…85 °C |
| Відносна вологість | 0…95 % |
| Висота над рівнем моря | 0...2000 m без заниження 2000 м ... 5000 м зі зниженням |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 8,000 см |
| Ширина 1 упаковки | 13,500 см |
| Довжина 1 упаковки | 17,500 см |
| Вага 1 упаковки | 1,265 кг |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 12 |
| Висота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 15,560 кг |
