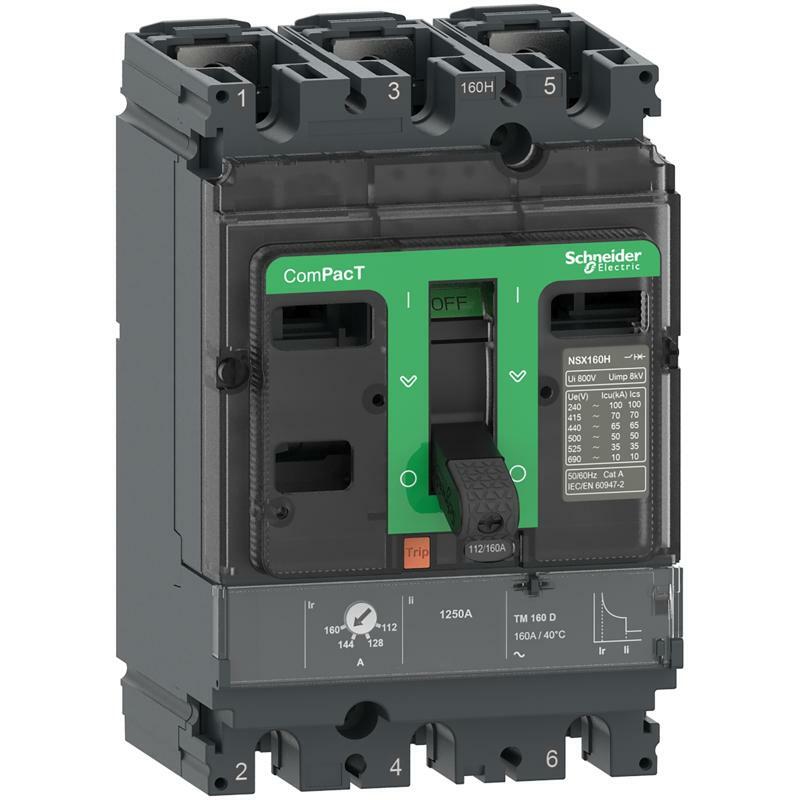

Автоматичний вимикач Compact Nsx100Hb1 75kA 3P 63A з розчіплювачем TMD AC
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | ComPacT нового покоління |
| Назва продукту | ComPacT NSX нове покоління |
| Назва пристрою | NSX100HB1 |
| Тип виробу або компоненту | Автоматичний вимикач |
| Область застосування продукту | Розподіл |
| Опис полюсів | 3P |
| Опис захищених полюсів | 3D |
| [In] номінальний струм | 63 А на 40 °C |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц |
| Тип мережі | Змінний струм |
| Частота мережі | 50/60 Гц |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Категорія застосування | Категорія A |
| [Icu] номінальна максимальна відключаюча зда | 85 кА Icu на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 80 кА Icu на 525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 75 кА Icu на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Рівень виконання | HB1 75 кА 690 В змінний струм |
| Найменування розчеплювача | TM-D |
| Технологія розчеплювача | Тепломагнітний |
| Функції пристрою захисного вимкнення | LI |
| Тип керування | Перемикач |
| Спосіб монтажу автоматичного вимикача | Фіксація |
| Додаткова інформація | |
| [Ui] номінальна напруга ізоляції | 800 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| [Ics] номінальна робоча відключаюча здатніст | 85 кА на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 80 кА на 525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 75 кА на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Механічна зносостійкість | 20000 циклів |
| Електрична зносостійкість | 20000 циклів на 440 В In/2 10000 циклів на 440 В In 10000 циклів на 690 В In/2 5000 циклів на 690 В In |
| Розсіювана потужність на полюс | 8,61 В |
| Монтажна опора | Задня панель |
| Монтажне положення | Горизонтальний і вертикальний Плаский ззаду |
| Верхнє з'єднання | Фронтальний |
| З'єднання з нижньої сторони | Фронтальний |
| Крок підключення | 35 мм |
| Тип захисту | L : для захист від перевантаження (тепловий) I : для захист від короткого замикання (магнітний) |
| Номінал розчеплювача | 63 А на 40 °C |
| Тип регулювання тривалої витримки спрацьов | Регулюємі |
| [Ir] діапазон регулювання спрацьовування дов | 0.7...1 x In |
| Тип регулювання затримки спрацьовування до | Фіксований |
| [tr] діапазон регулювання довготривалої затр | 120…400 с на 1.5 x In 15 с на 6 x Ir |
| Тип регулювання спрацьовування миттєвого з | Фіксовані |
| Діапазон регулювання спрацьовування миттє | 500 A |
| Захист від витоку струму на землю | Відсутній |
| Кількість роз'ємів для електричних допоміж | 5 слот(и) |
| Ширина (W) | 105 мм |
| Висота (H) | 161 мм |
| Глибина (D) | 86 мм |
| Маса нетто | 2,05 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60947 |
| Сертифікація виробу | морський CCC EAC |
| Категорія перенапруги | Клас II |
| Клас захисту від ураження електричним стру | Клас II |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK07 відповідно до МЕК 62262 |
| Робоча температура навколишнього середови | -25…70 °C |
| Температура навколишнього повітря для збер | -50…85 °C |
| Відносна вологість | 0…95 % |
| Висота над рівнем моря | 0...2000 m без заниження 2000 м ... 5000 м зі зниженням |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 14,300 см |
| Ширина 1 упаковки | 11,500 см |
| Довжина 1 упаковки | 19,400 см |
| Вага 1 упаковки | 1,784 кг |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 7 |
| Висота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 12,858 кг |
