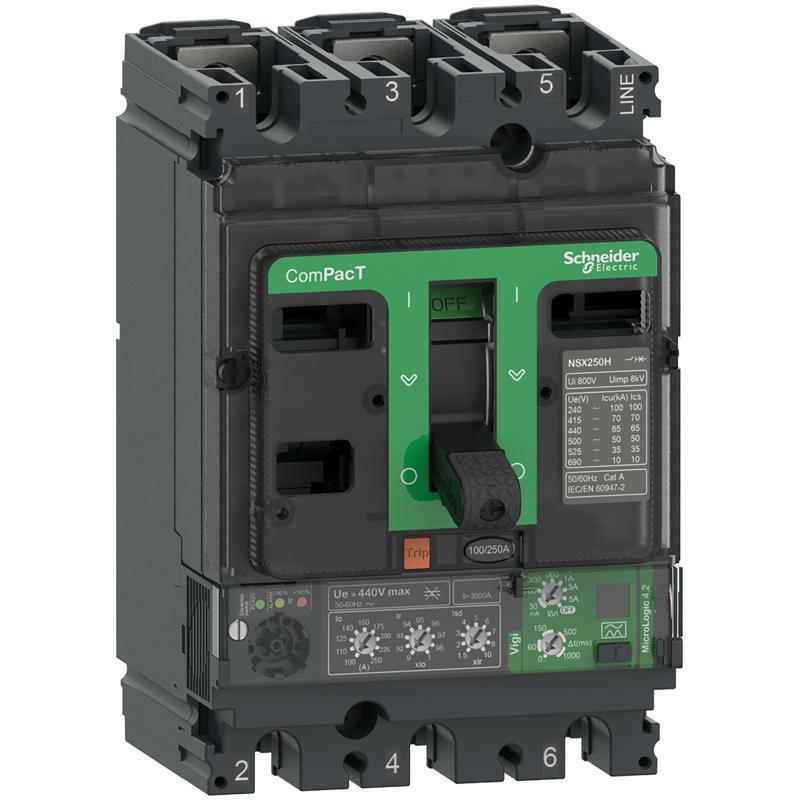

Автоматичний вимикач Compact Nsx100N 50kA 3P3D 100A розчіплювач Micrologic 4.2
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | ComPacT нового покоління |
| Назва продукту | ComPacT NSX нове покоління |
| Назва пристрою | NSX100N |
| Тип виробу або компоненту | Автовимикач із захистом від витоку струму на землю |
| Область застосування продукту | Розподіл |
| Опис полюсів | 3P |
| Опис захищених полюсів | 3D |
| [In] номінальний струм | 100 А на 40 °C |
| [Ue] номінальна робоча напруга | 440 В змінний струм 50/60 Гц |
| Тип мережі | Змінний струм |
| Частота мережі | 50/60 Гц |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Категорія застосування | Категорія A |
| [Icu] rated ultimate short-circuit breaking capacity | 90 кА Icu на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА Icu на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 36 кА Icu на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 35 кА Icu на 525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 10 кА Icu на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Performance level | N 50 кА 415 В змінний струм |
| Найменування розчеплювача | MicroLogic 4.2 |
| Технологія розчеплювача | Електронний |
| Функції пристрою захисного вимкнення | LSoIR |
| Тип керування | Перемикач |
| Circuit breaker mounting mode | Фіксація |
| Додаткова інформація | |
| [Ui] номінальна напруга ізоляції | 500 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| [Ics] rated service short-circuit breaking capacity | 90 кА на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 36 кА на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 35 кА на 525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 10 кА на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Механічна зносостійкість | 50000 циклів |
| Електрична зносостійкість | 50000 циклів на 440 В In/2 30000 циклів на 440 В In 20000 циклів на 690 В In/2 10000 циклів на 690 В In |
| Розсіювана потужність на полюс | 5,8 В N 5,8 В L1 та L3 3,9 В L2 |
| Монтажна опора | Задня панель |
| Монтажне положення | Горизонтальний і вертикальний Плаский ззаду |
| Верхнє з'єднання | Фронтальний |
| З'єднання з нижньої сторони | Фронтальний |
| Крок підключення | 35 мм |
| Тип захисту | L : для захист від перевантаження (тривалий час) Отже. : для захист від короткого замикання з фікс. витримкою часу I : для миттєвий захист від короткого замикання R : для захист від витоків струму на землю |
| Номінал розчеплювача | 100 А на 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Регульоване 9 налаштувань |
| [Ir] long-time protection pick-up adjustment range | 40...100 A |
| Long-time protection delay adjustment type tr | Фіксований |
| [tr] long-time protection delay adjustment range | 400 с на 1.5 x Ir 16 с на 6 x Ir 11 с на 7.2 x Ir |
| Теплова пам'ять | 20 хвилин до і після спрацювання |
| Short-time protection pick-up adjustment type Isd | Регульований |
| [Isd] Short-time protection pick-up adjustment range | 1.5...10 x Ir |
| Short-time protection delay adjustment type tsd | Фіксований |
| Instantaneous protection pick-up adjustment type Ii | Фіксовані |
| [Ii] instantaneous protection pick-up adjustment range | 1500 A |
| Захист від витоку струму на землю | Інтегрований |
| Клас захисту від витоку струму на землю | Клас A |
| Earth-leakage protection sensitity adjustment type IΔn | Регульований |
| [IΔn] earth-leakage protection sensitivity adjustment range | 30 мА 100 мА 300 мА 500 мА 1 А 3 А 5 А |
| Earth-leakage protection specific mode | ВИМКНЕНО за допомогою поворотного перемикача IΔn |
| Earth-leakage protection time delay adjustement type Δt | Регулюємий |
| [Δt] Earth-leakage protection time delay adjustment range | 0 мс 60 мс 150 мс 500 мс 1 с |
| Логічна селективність ZSI | Відсутній |
| Number of slots for electrical auxiliaries | 5 слот(и) |
| Місцева сигналізація | для готовий до роботи миготливий світлодіод (зелений) для перевантаження LED 105 % Ir (червоний) для перевантаження LED 90 % Ir (Жовтий) |
| Width (W) | 105 мм |
| Height (H) | 161 мм |
| Depth (D) | 86 мм |
| Маса нетто | 2,05 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60947 |
| Сертифікація виробу | CCC EAC морський |
| Категорія перенапруги | Клас II |
| Клас захисту від ураження електричним стру | Клас II |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK07 відповідно до МЕК 62262 |
| Робоча температура навколишнього середови | -25…70 °C |
| Температура навколишнього повітря для збер | -50…85 °C |
| Відносна вологість | 0…95 % |
| Висота над рівнем моря | 0...2000 m без заниження 2000 м ... 5000 м зі зниженням |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 13,0 см |
| Ширина 1 упаковки | 17,0 см |
| Довжина 1 упаковки | 11,0 см |
| Вага 1 упаковки | 2,086 кг |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 6 |
| Висота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 13,282 кг |
