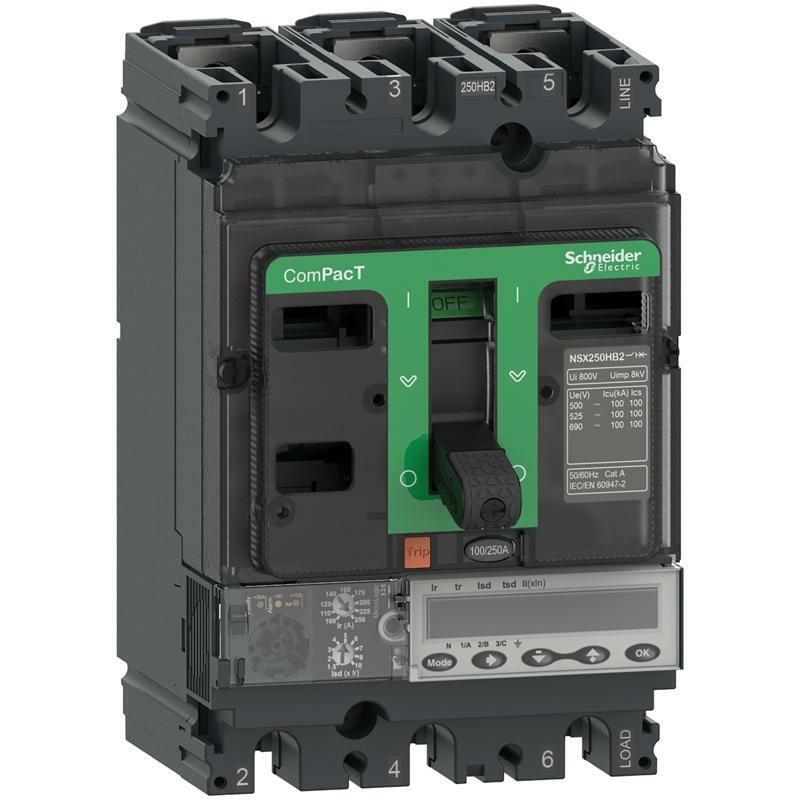

Автоматичний вимикач Compact Nsx100R 200kA 3P 100A розчіплювач Micrologic 5.2E
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | ComPacT нового покоління |
| Назва продукту | ComPacT NSX нове покоління |
| Назва пристрою | NSX100R |
| Тип виробу або компоненту | Автоматичний вимикач |
| Область застосування продукту | Розподіл |
| Опис полюсів | 3P |
| Опис захищених полюсів | 3D |
| [In] номінальний струм | 100 А на 40 °C |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц |
| Тип мережі | Змінний струм |
| Частота мережі | 50/60 Гц |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Категорія застосування | Категорія A |
| [Icu] rated ultimate short-circuit breaking capacity | 200 кА Icu на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 200 кА Icu на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 200 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 80 кА Icu на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 65 кА Icu на 525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 45 кА Icu на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Performance level | R 200 кА 415 В змінний струм |
| Найменування розчеплювача | MicroLogic 5.2 E |
| Технологія розчеплювача | Електронний |
| Функції пристрою захисного вимкнення | LSI |
| Тип керування | Перемикач |
| Circuit breaker mounting mode | Фіксація |
| Додаткова інформація | |
| [Ui] номінальна напруга ізоляції | 800 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| [Ics] rated service short-circuit breaking capacity | 200 кА на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 200 кА на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 200 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 80 кА на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 65 кА на 525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 45 кА на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Механічна зносостійкість | 20000 циклів |
| Електрична зносостійкість | 20000 циклів на 440 В In/2 10000 циклів на 440 В In 10000 циклів на 690 В In/2 5000 циклів на 690 В In |
| Розсіювана потужність на полюс | 4,7 В |
| Монтажна опора | Задня панель |
| Монтажне положення | Горизонтальний і вертикальний Плаский ззаду |
| Верхнє з'єднання | Фронтальний |
| З'єднання з нижньої сторони | Фронтальний |
| Крок підключення | 35 мм |
| Тип захисту | L : для захист від перевантаження (тривалий час) S : для Захист від короткого замикання I : для миттєвий захист від короткого замикання |
| Номінал розчеплювача | 100 А на 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Регульоване 9 налаштувань |
| [Ir] long-time protection pick-up adjustment range | 40...100 A |
| Long-time protection delay adjustment type tr | Регульований |
| [tr] long-time protection delay adjustment range | 15…400 с на 1.5 x Ir 0,5…16 с на 6 x Ir 0,35…11 с на 7.2 x Ir |
| Теплова пам'ять | 20 хвилин до і після спрацювання |
| Short-time protection pick-up adjustment type Isd | Регульований 9 налаштувань |
| [Isd] Short-time protection pick-up adjustment range | 1.5...10 x Ir |
| Short-time protection delay adjustment type tsd | Регульований 5 налаштувань |
| [tsd] Short-time protection delay adjustment range | 0…0,4 с I²t=вимкнено 0,1…0,4 с I²t=вкл |
| Instantaneous protection pick-up adjustment type Ii | Регульований |
| [Ii] instantaneous protection pick-up adjustment range | 1.5...15 x In |
| Захист від витоку струму на землю | Відсутній |
| Логічна селективність ZSI | З |
| Number of slots for electrical auxiliaries | 5 слот(и) |
| Місцева сигналізація | для готовий до роботи миготливий світлодіод (зелений) для перевантаження LED 105 % Ir (червоний) для перевантаження LED 90 % Ir (Жовтий) |
| Тип дисплея | LCD дісплей |
| Тип вимірювання | Лічильник енергії |
| Обмін данними | Максиметри/мініметри Миттєві значення та за запитом Вимірювання енергії Індикатори технічного обслуговування Журнали і таблиці подій з відмітками часу Налаштування захисту та аварійної сигналізації Якість електроенергії Струм споживання та потужність |
| Width (W) | 105 мм |
| Height (H) | 161 мм |
| Depth (D) | 86 мм |
| Маса нетто | 2,05 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60947 |
| Сертифікація виробу | морський EAC CCC |
| Категорія перенапруги | Клас II |
| Клас захисту від ураження електричним стру | Клас II |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK07 відповідно до МЕК 62262 |
| Робоча температура навколишнього середови | -25…70 °C |
| Температура навколишнього повітря для збер | -40…85 °C |
| Відносна вологість | 0…95 % |
| Висота над рівнем моря | 0...2000 m без заниження 2000 м ... 5000 м зі зниженням |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 11,0 см |
| Ширина 1 упаковки | 14,0 см |
| Довжина 1 упаковки | 20,0 см |
| Вага 1 упаковки | 1,988 кг |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 4 |
| Висота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 7,952 кг |
