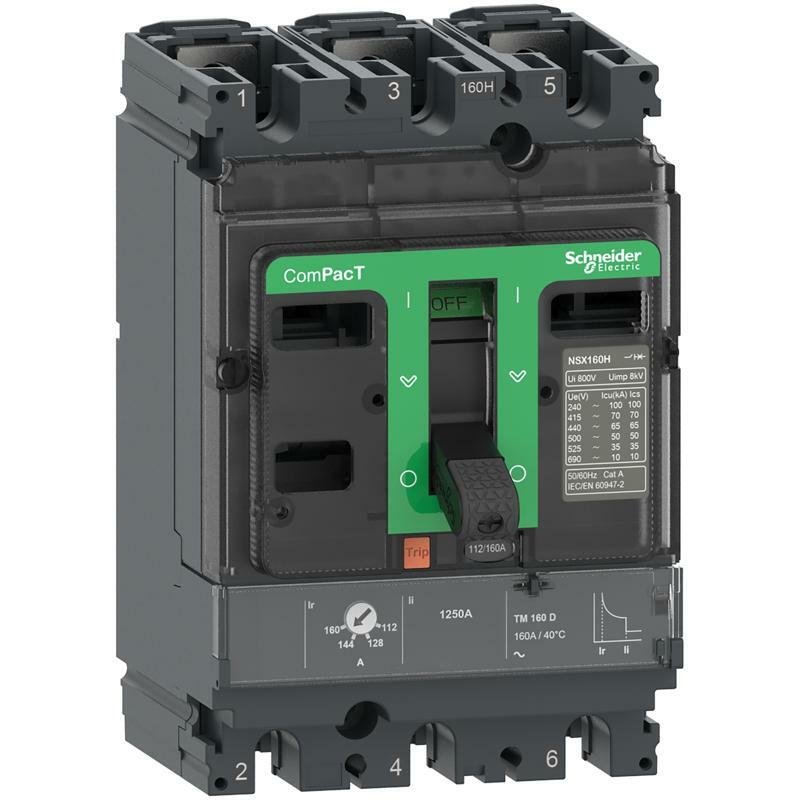

Автоматичний вимикач Compact Nsx160H 70kA 3P3D 80A з розчіплювачем TMD AC
- Екологічна ефективність продукту
Головна | |
---|---|
Діапазон | ComPacT нового покоління |
Назва продукту | ComPacT NSX нове покоління |
Назва пристрою | NSX160H |
Тип виробу або компоненту | Автоматичний вимикач |
Область застосування продукту | Розподіл |
Опис полюсів | 3P |
Опис захищених полюсів | 3D |
[In] номінальний струм | 80 А на 40 °C |
[Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц |
Тип мережі | Змінний струм |
Частота мережі | 50/60 Гц |
Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
Категорія застосування | Категорія A |
[Icu] rated ultimate short-circuit breaking capacity | 100 кА Icu на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 70 кА Icu на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 65 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА Icu на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 35 кА Icu на 525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 10 кА Icu на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
Performance level | H 70 кА 415 В змінний струм |
Найменування розчеплювача | TM-D |
Технологія розчеплювача | Тепломагнітний |
Функції пристрою захисного вимкнення | LI |
Тип керування | Перемикач |
Circuit breaker mounting mode | Фіксація |
Додаткова інформація | |
[Ui] номінальна напруга ізоляції | 800 В змінний струм 50/60 Гц |
[Uimp] номінальна імпульсна витримувана напру | 8 кВ |
[Ics] rated service short-circuit breaking capacity | 100 кА на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 70 кА на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 65 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 35 кА на 525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 10 кА на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
Механічна зносостійкість | 40000 циклів |
Електрична зносостійкість | 40000 циклів на 440 В In/2 20000 циклів на 440 В In 15000 циклів на 690 В In/2 7500 циклів на 690 В In |
Розсіювана потужність на полюс | 8,06 В |
Монтажна опора | Задня панель |
Монтажне положення | Горизонтальний і вертикальний Плаский ззаду |
Верхнє з'єднання | Фронтальний |
З'єднання з нижньої сторони | Фронтальний |
Крок підключення | 35 мм |
Тип захисту | L : для захист від перевантаження (тепловий) I : для захист від короткого замикання (магнітний) |
Номінал розчеплювача | 80 А на 40 °C |
Long-time pick-up adjustment type Ir (thermal protection) | Регулюємі |
[Ir] long-time protection pick-up adjustment range | 0.7...1 x In |
Long-time protection delay adjustment type tr | Фіксований |
[tr] long-time protection delay adjustment range | 120…400 с на 1.5 x In 15 с на 6 x Ir |
Instantaneous protection pick-up adjustment type Ii | Фіксовані |
[Ii] instantaneous protection pick-up adjustment range | 640 A |
Захист від витоку струму на землю | Відсутній |
Number of slots for electrical auxiliaries | 5 слот(и) |
Width (W) | 105 мм |
Height (H) | 161 мм |
Depth (D) | 86 мм |
Маса нетто | 2,2 кг |
Навколишнє середовище | |
Стандарти | МЕК 60947 |
Сертифікація виробу | CCC EAC морський |
Категорія перенапруги | Клас II |
Клас захисту від ураження електричним стру | Клас II |
Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
Ступінь захисту | IP40 відповідно до МЕК 60529 |
Ступінь ударозахисту | IK07 відповідно до МЕК 62262 |
Робоча температура навколишнього середови | -25…70 °C |
Температура навколишнього повітря для збер | -50…85 °C |
Відносна вологість | 0…95 % |
Висота над рівнем моря | 0...2000 m без заниження 2000 м ... 5000 м зі зниженням |
Пакувальна одиниця | |
Тип 1 упаковки | PCE |
Кількість одиниць у 1 упаковці | 1 |
Висота 1 упаковки | 15,0 см |
Ширина 1 упаковки | 12,0 см |
Довжина 1 упаковки | 20,0 см |
Вага 1 упаковки | 1,885 кг |
Тип 2 упаковки | S03 |
Кількість одиниць у 2 упаковці | 4 |
Висота 2 упаковки | 30,0 см |
Ширина 2 упаковки | 30,0 см |
Довжина 2 упаковки | 40,0 см |
Вага 2 упаковки | 7,54 кг |
