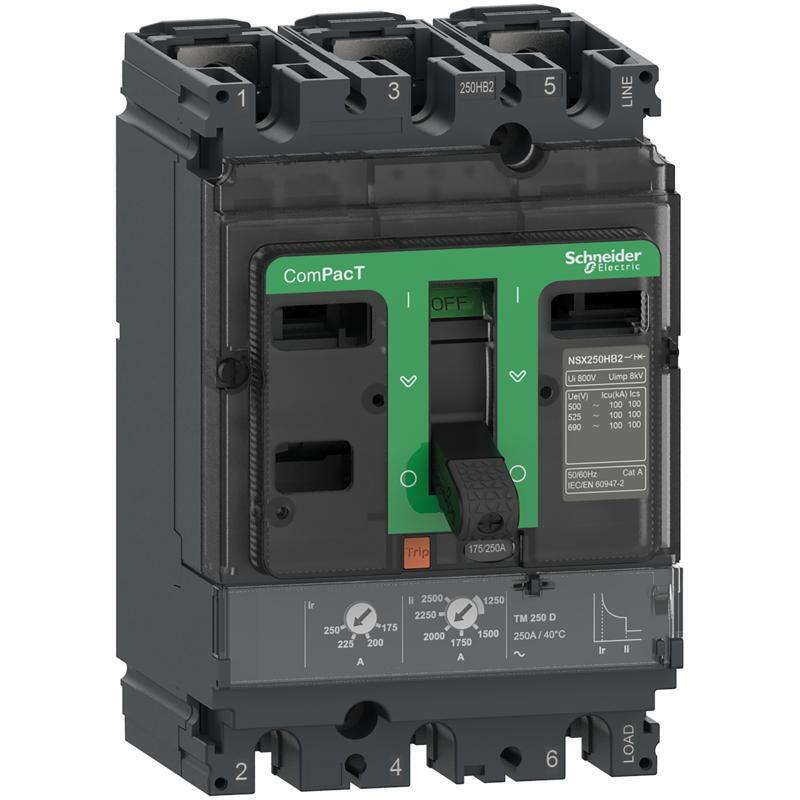

Автоматичний вимикач Compact Nsx250R 200kA 3P 250A з розчіплювачем TMD AC

Екологічна ефективність продукту

Головна
Діапазон	ComPacT нового покоління
Назва продукту	ComPacT NSX нове покоління
Назва пристрою	NSX250R
Тип виробу або компоненту	Автоматичний вимикач
Область застосування продукту	Розподіл
Опис полюсів	3P
Опис захищених полюсів	3D
[In] номінальний струм	250 А на 40 °C
[Ue] номінальна робоча напруга	690 В змінний струм 50/60 Гц
Тип мережі	Змінний струм
Частота мережі	50/60 Гц
Відповідність вимогам по ізоляції	Так відповідно до МЕК 60947-2
Категорія застосування	Категорія A
[Icu] rated ultimate short-circuit breaking capacity	200 кА Icu на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 200 кА Icu на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 200 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 80 кА Icu на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 65 кА Icu на 525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 45 кА Icu на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Performance level	R 200 кА 415 В змінний струм
Найменування розчеплювача	TM-D
Технологія розчеплювача	Тепломагнітний
Функції пристрою захисного вимкнення	LI
Тип керування	Перемикач
Circuit breaker mounting mode	Фіксація
Додаткова інформація
[Ui] номінальна напруга ізоляції	800 В змінний струм 50/60 Гц
[Uimp] номінальна імпульсна витримувана напру	8 кВ
[Ics] rated service short-circuit breaking capacity	200 кА на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 200 кА на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 200 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 80 кА на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 65 кА на 525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 45 кА на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Механічна зносостійкість	20000 циклів
Електрична зносостійкість	20000 циклів на 440 В In/2 10000 циклів на 440 В In 10000 циклів на 690 В In/2 5000 циклів на 690 В In
Розсіювана потужність на полюс	18,75 В
Монтажна опора	Задня панель
Монтажне положення	Горизонтальний і вертикальний Плаский ззаду
Верхнє з'єднання	Фронтальний
З'єднання з нижньої сторони	Фронтальний
Крок підключення	35 мм
Тип захисту	L : для захист від перевантаження (тепловий) I : для захист від короткого замикання (магнітний)
Номінал розчеплювача	250 А на 40 °C
Long-time pick-up adjustment type Ir (thermal protection)	Регулюємі
[Ir] long-time protection pick-up adjustment range	0.7...1 x In
Long-time protection delay adjustment type tr	Фіксований
[tr] long-time protection delay adjustment range	120…400 с на 1.5 x In 15 с на 6 x Ir
Instantaneous protection pick-up adjustment type Ii	Регульований
[Ii] instantaneous protection pick-up adjustment range	5...10 x In
Захист від витоку струму на землю	Відсутній
Number of slots for electrical auxiliaries	5 слот(и)
Width (W)	105 мм
Height (H)	161 мм
Depth (D)	86 мм
Маса нетто	2,4 кг
Навколишнє середовище
Стандарти	МЕК 60947
Сертифікація виробу	CCC морський EAC
Категорія перенапруги	Клас II
Клас захисту від ураження електричним стру	Клас II
Ступінь забруднення	3 відповідно до МЕК 60664-1
Ступінь захисту	IP40 відповідно до МЕК 60529
Ступінь ударозахисту	IK07 відповідно до МЕК 62262
Робоча температура навколишнього середови	-25…70 °C
Температура навколишнього повітря для збер	-50…85 °C
Відносна вологість	0…95 %
Висота над рівнем моря	0...2000 m без заниження 2000 м ... 5000 м зі зниженням
Пакувальна одиниця
Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	14,0 см
Ширина 1 упаковки	11,4 см
Довжина 1 упаковки	19,5 см
Вага 1 упаковки	1,99 кг
Тип 2 упаковки	S03
Кількість одиниць у 2 упаковці	4
Висота 2 упаковки	30,0 см
Ширина 2 упаковки	30,0 см
Довжина 2 упаковки	40,0 см
Вага 2 упаковки	8,35 кг
