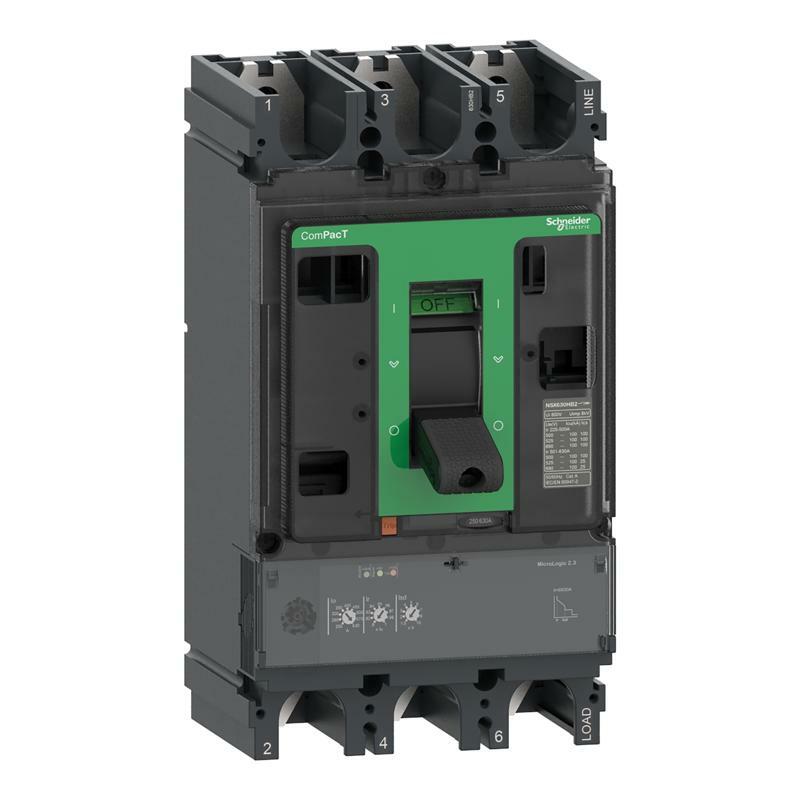

Автоматичний вимикач Compact Nsx400Hb2 100kA 3P 400A розчіплювач Micrologic 2.3
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | ComPacT нового покоління |
| Назва продукту | ComPacT NSX нове покоління |
| Назва пристрою | NSX400HB2 |
| Тип виробу або компоненту | Автоматичний вимикач |
| Область застосування продукту | Розподіл |
| Опис полюсів | 3P |
| Опис захищених полюсів | 3D |
| [In] номінальний струм | 400 А на 40 °C |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц |
| Тип мережі | Змінний струм |
| Частота мережі | 50/60 Гц |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Категорія застосування | Категорія A |
| [Icu] rated ultimate short-circuit breaking capacity | 100 кА Icu на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 100 кА Icu на 525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 100 кА Icu на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Performance level | HB2 100 кА 690 В змінний струм |
| Найменування розчеплювача | MicroLogic 2.3 |
| Технологія розчеплювача | Електронний |
| Функції пристрою захисного вимкнення | LSoI |
| Тип керування | Перемикач |
| Circuit breaker mounting mode | Фіксація |
| Додаткова інформація | |
| [Ui] номінальна напруга ізоляції | 800 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| [Ics] rated service short-circuit breaking capacity | 100 кА на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 100 кА на 525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 100 кА на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Механічна зносостійкість | 15000 циклів |
| Електрична зносостійкість | 12000 циклів на 440 В In/2 6000 циклів на 440 В In 6000 циклів на 690 В In/2 3000 циклів на 690 В In |
| Розсіювана потужність на полюс | 19,2 В |
| Монтажна опора | Задня панель |
| Монтажне положення | Горизонтальний і вертикальний Плаский ззаду |
| Верхнє з'єднання | Фронтальний |
| З'єднання з нижньої сторони | Фронтальний |
| Крок підключення | 45 мм |
| Тип захисту | L : для захист від перевантаження (тривалий час) Отже. : для захист від короткого замикання з фікс. витримкою часу I : для миттєвий захист від короткого замикання |
| Номінал розчеплювача | 400 А на 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Регульоване 9 налаштувань |
| [Ir] long-time protection pick-up adjustment range | 160...400 A |
| Long-time protection delay adjustment type tr | Фіксований |
| [tr] long-time protection delay adjustment range | 400 с на 1.5 x Ir 16 с на 6 x Ir 11 с на 7.2 x Ir |
| Теплова пам'ять | 20 хвилин до і після спрацювання |
| Short-time protection pick-up adjustment type Isd | Регульований 9 налаштувань |
| [Isd] Short-time protection pick-up adjustment range | 1.5...10 x Ir |
| Short-time protection delay adjustment type tsd | Фіксований |
| Instantaneous protection pick-up adjustment type Ii | Фіксовані |
| [Ii] instantaneous protection pick-up adjustment range | 4800 A |
| Захист від витоку струму на землю | Відсутній |
| Логічна селективність ZSI | Відсутній |
| Number of slots for electrical auxiliaries | 6 слот(и) |
| Місцева сигналізація | для готовий до роботи миготливий світлодіод (зелений) для перевантаження LED 105 % Ir (червоний) для перевантаження LED 90 % Ir (Жовтий) |
| Width (W) | 140 мм |
| Height (H) | 255 мм |
| Depth (D) | 110 мм |
| Маса нетто | 6,05 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60947 |
| Сертифікація виробу | морський EAC CCC |
| Категорія перенапруги | Клас II |
| Клас захисту від ураження електричним стру | Клас II |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK07 відповідно до МЕК 62262 |
| Робоча температура навколишнього середови | -25…70 °C |
| Температура навколишнього повітря для збер | -50…85 °C |
| Відносна вологість | 0…95 % |
| Висота над рівнем моря | 0...2000 m без заниження 2000 м ... 5000 м зі зниженням |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 15,2 см |
| Ширина 1 упаковки | 15,2 см |
| Довжина 1 упаковки | 29,2 см |
| Вага 1 упаковки | 5,754 кг |
