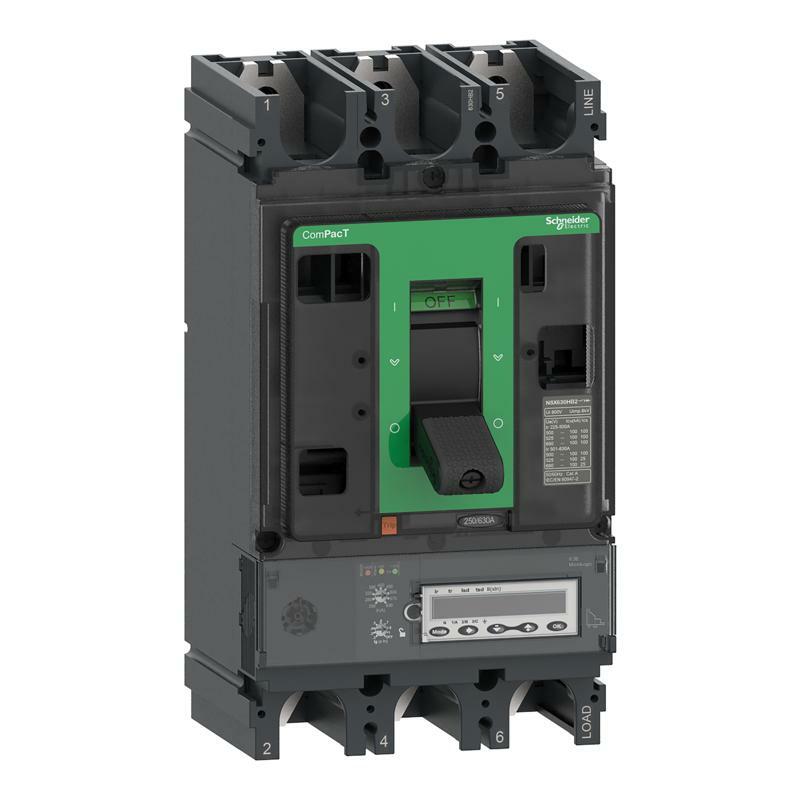

Автоматичний вимикач Compact Nsx400R 200kA 3P 320A розчіплювач Micrologic 6.3Em
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | ComPacT нового покоління |
| Назва продукту | ComPacT NSX нове покоління |
| Назва пристрою | NSX400R |
| Тип виробу або компоненту | Автоматичний вимикач |
| Область застосування продукту | Розподіл |
| Опис полюсів | 3P |
| Опис захищених полюсів | 3D |
| [In] номінальний струм | 320 А на 65 °C |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц |
| Тип мережі | Змінний струм |
| Частота мережі | 50/60 Гц |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Категорія застосування | Категорія A |
| [Icu] номінальна максимальна відключаюча зда | 200 кА Icu на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 200 кА Icu на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 200 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 80 кА Icu на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 65 кА Icu на 525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 45 кА Icu на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Рівень виконання | R 200 кА 415 В змінний струм |
| Найменування розчеплювача | MicroLogic 6.3 E-M |
| Технологія розчеплювача | Електронний |
| Функції пристрою захисного вимкнення | LSIG |
| Тип керування | Перемикач |
| Спосіб монтажу автоматичного вимикача | Фіксація |
| Додаткова інформація | |
| [Ui] номінальна напруга ізоляції | 800 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| [Ics] номінальна робоча відключаюча здатніст | 200 кА на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 200 кА на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 200 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 80 кА на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 65 кА на 525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 45 кА на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Механічна зносостійкість | 15000 циклів |
| Електрична зносостійкість | 12000 циклів на 440 В In/2 6000 циклів на 440 В In 6000 циклів на 690 В In/2 3000 циклів на 690 В In |
| Розсіювана потужність на полюс | 12,29 В |
| Монтажна опора | Задня панель |
| Монтажне положення | Горизонтальний і вертикальний Плаский ззаду |
| Верхнє з'єднання | Фронтальний |
| З'єднання з нижньої сторони | Фронтальний |
| Крок підключення | 45 мм |
| Тип захисту | L : для захист від перевантаження (тривалий час) Отже. : для Захист від короткого замикання I : для миттєвий захист від короткого замикання G : для захист від замикання на землю |
| Номінал розчеплювача | 320 А на 65 °C |
| Клас вимикаючої здатності двигуна | 10 20 30 5 |
| Додатковий захист двигуна | Зупинка ротора Перекіс фаз Тривалий час запуску Недовантаження |
| Тип регулювання тривалої витримки спрацьов | Регульоване 9 налаштувань |
| [Ir] діапазон регулювання спрацьовування дов | 160...320 A |
| Тип регулювання затримки спрацьовування до | Регульований |
| [tr] діапазон регулювання довготривалої затр | 120 с на 1.5 x Ir для класу реле5 6,5 с на 6 x Ir для класу реле5 5 с на 7.2 x Ir для класу реле5 240 с на 1.5 x Ir для класу реле10 13,5 с на 6 x Ir для класу реле10 10 с на 7.2 x Ir для класу реле10 480 с на 1.5 x Ir для класу реле20 26 с на 6 x Ir для класу реле20 20 с на 7.2 x Ir для класу реле20 720 с на 1.5 x Ir для класу реле30 38 с на 6 x Ir для класу реле30 30 с на 7.2 x Ir для класу реле30 |
| Теплова пам'ять | 20 хвилин до і після спрацювання |
| Тип регулювання спрацьовування короткочас | Регульований |
| [Isd] діапазон регулювання спрацьовування ко | 5...13 x Ir |
| Тип регулювання затримки спрацьовування ко | Фіксований |
| Тип регулювання спрацьовування миттєвого з | Фіксовані |
| Діапазон регулювання спрацьовування миттє | 4800 A |
| Тип регулювання спрацьовування захисту від | Регульований 9 налаштувань |
| Діапазон регулювання спрацьовування захис | 0,6 ... 1 x In для In = 25 A 0,3...1 x In для In = 50 A 0,2...1 x In для В> 50 А Увімкнення/вимкнення Ig |
| Тип регулювання витримки часу захисту від з | 5 рег. налаштувань |
| [tg] діапазон регулювання часової затримки з | 0…0,4 с |
| Захист від витоку струму на землю | Відсутній |
| Логічна селективність ZSI | З |
| Кількість роз'ємів для електричних допоміж | 6 слот(и) |
| Місцева сигналізація | для готовий до роботи миготливий світлодіод (зелений) для перевищення температури над уставкою Світлодіод 95 % Ith (червоний) |
| Тип дисплея | LCD дісплей |
| Тип вимірювання | Лічильник енергії |
| Обмін данними | Вимірювання енергії Налаштування захисту та аварійної сигналізації Функція тепловізійного зображення Журнали і таблиці подій з відмітками часу Якість електроенергії Струм споживання та потужність Індикатори технічного обслуговування Послідовність фаз Максиметри/мініметри Миттєві значення та за запитом |
| Ширина (W) | 140 мм |
| Висота (H) | 255 мм |
| Глибина (D) | 110 мм |
| Маса нетто | 6,05 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60947 |
| Сертифікація виробу | морський EAC CCC |
| Категорія перенапруги | Клас II |
| Клас захисту від ураження електричним стру | Клас II |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK07 відповідно до МЕК 62262 |
| Робоча температура навколишнього середови | -25…70 °C |
| Температура навколишнього повітря для збер | -40…85 °C |
| Відносна вологість | 0…95 % |
| Висота над рівнем моря | 0...2000 m без заниження 2000 м ... 5000 м зі зниженням |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 15,2 см |
| Ширина 1 упаковки | 15,2 см |
| Довжина 1 упаковки | 29,2 см |
| Вага 1 упаковки | 5,82 кг |
