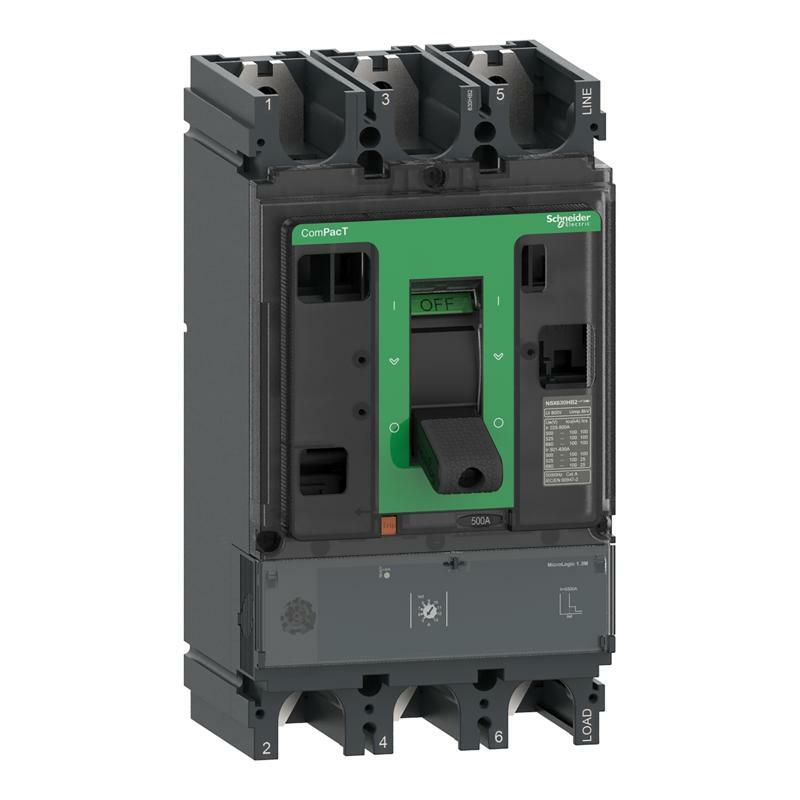

Автоматичний вимикач Compact Nsx630Hb1 75kA 3P 500A розчіплювач Micrologic 1.3M
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | ComPacT нового покоління |
| Назва продукту | ComPacT NSX нове покоління |
| Назва пристрою | NSX630HB1 |
| Тип виробу або компоненту | Автоматичний вимикач |
| Область застосування продукту | Захист двигуна |
| Опис полюсів | 3P |
| Опис захищених полюсів | 3D |
| [In] номінальний струм | 500 А на 65 °C |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц |
| Тип мережі | Змінний струм |
| Частота мережі | 50/60 Гц |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Категорія застосування | Категорія A |
| [Icu] номінальна максимальна відключаюча зда | 85 кА Icu на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 80 кА Icu на 525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 75 кА Icu на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Рівень виконання | HB1 75 кА 690 В змінний струм |
| Найменування розчеплювача | MicroLogic 1.3 M |
| Технологія розчеплювача | Електронний |
| Функції пристрою захисного вимкнення | SI |
| Тип керування | Перемикач |
| Спосіб монтажу автоматичного вимикача | Фіксація |
| Додаткова інформація | |
| [Ui] номінальна напруга ізоляції | 800 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| [Ics] номінальна робоча відключаюча здатніст | 85 кА на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 80 кА на 525 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 75 кА на 660/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Механічна зносостійкість | 15000 циклів |
| Електрична зносостійкість | 8000 циклів на 440 В In/2 4000 циклів на 440 В In 6000 циклів на 690 В In/2 2000 циклів на 690 В In |
| Розсіювана потужність на полюс | 25 В |
| Монтажна опора | Задня панель |
| Монтажне положення | Горизонтальний і вертикальний Плаский ззаду |
| Верхнє з'єднання | Фронтальний |
| З'єднання з нижньої сторони | Фронтальний |
| Крок підключення | 45 мм |
| Тип захисту | S : для Захист від короткого замикання I : для миттєвий захист від короткого замикання |
| Номінал розчеплювача | 500 А на 65 °C |
| Тип регулювання спрацьовування короткочас | Регульований 9 налаштувань |
| [Isd] діапазон регулювання спрацьовування ко | 2500 A 3000 A 3500 A 4000 A 4500 A 5000 A 5500 A 6000 A 6500 A |
| Тип регулювання затримки спрацьовування ко | Фіксований |
| Тип регулювання спрацьовування миттєвого з | Фіксовані |
| Діапазон регулювання спрацьовування миттє | 6500 A |
| Захист від витоку струму на землю | Відсутній |
| Логічна селективність ZSI | Відсутній |
| Кількість роз'ємів для електричних допоміж | 6 слот(и) |
| Місцева сигналізація | для готовий до роботи миготливий світлодіод (зелений) |
| Ширина (W) | 140 мм |
| Висота (H) | 255 мм |
| Глибина (D) | 110 мм |
| Маса нетто | 6,2 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60947 |
| Сертифікація виробу | морський CCC EAC |
| Категорія перенапруги | Клас II |
| Клас захисту від ураження електричним стру | Клас II |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK07 відповідно до МЕК 62262 |
| Робоча температура навколишнього середови | -25…70 °C |
| Температура навколишнього повітря для збер | -50…85 °C |
| Відносна вологість | 0…95 % |
| Висота над рівнем моря | 0...2000 m без заниження 2000 м ... 5000 м зі зниженням |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 15,2 см |
| Ширина 1 упаковки | 15,2 см |
| Довжина 1 упаковки | 29,2 см |
| Вага 1 упаковки | 5,772 кг |
