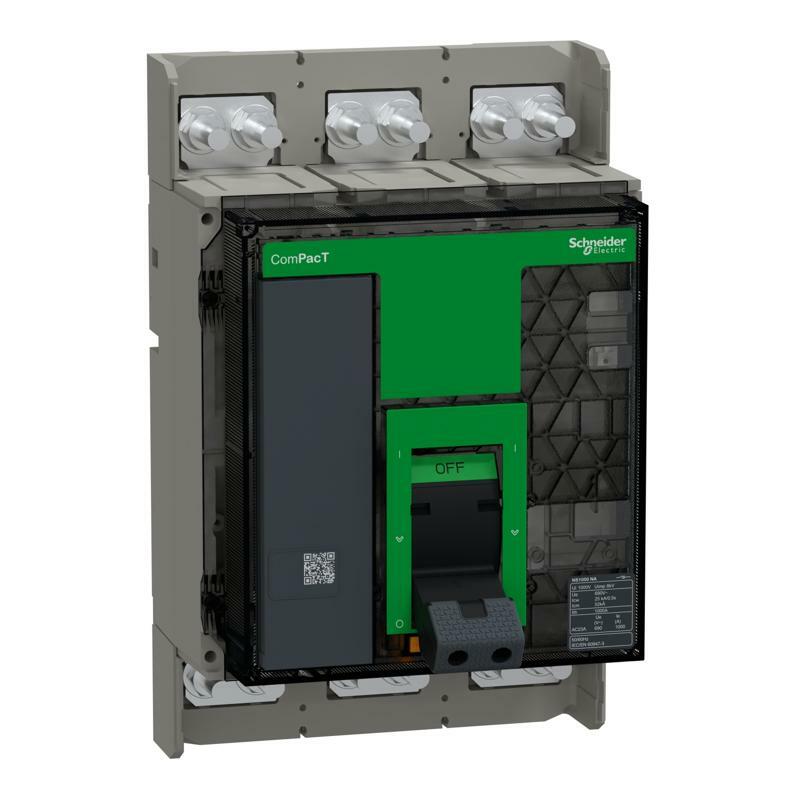

| Назва продукту | ComPacT NS нове покоління |
|---|
| Тип виробу або компоненту | Вимикач-роз'єднувач |
|---|
| Область застосування продукту | Розподіл |
|---|
| Опис полюсів | 3P |
|---|
| Тип мережі | Змінний струм |
|---|
| Код відключаючої здатності | NA |
|---|
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-3 |
|---|
| Додаткова інформація |
|---|
| Частота мережі | 50/60 Гц |
|---|
| Тип керування | З ручним керуванням |
|---|
| Спосіб кріплення | Фіксація |
|---|
| Верхнє з'єднання | Фронтальний |
|---|
| З'єднання з нижньої сторони | Фронтальний |
|---|
| [Ie] номінальний робочий струм | AC-23A: 1000 А змінний струм 50/60 Гц 220/240 В
AC-23A: 1000 А змінний струм 50/60 Гц 380/415 В
AC-23A: 1000 А змінний струм 50/60 Гц 440/480 В
AC-23A: 1000 А змінний струм 50/60 Гц 500/525 В
AC-23A: 1000 А змінний струм 50/60 Гц 660/690 В |
|---|
| [Ui] номінальна напруга ізоляції | 800 В змінний струм 50/60 Гц відповідно до МЕК 60947-3 |
|---|
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ відповідно до МЕК 60947-3 |
|---|
| [Ith] умовний тепловий струм у відкритому вик | 1000 А на 60 °C |
|---|
| [Icw] номінальний короткочасно допустимий ст | 25 кА впродовж 0.5 с відповідно до МЕК 60947-3
4 кА впродовж 20 с відповідно до МЕК 60947-3 |
|---|
| [Icm] номінальна найбільша вмикаюча здатніст | 52 кА 690 В змінний струм на 50/60 Гц |
|---|
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-3 |
|---|
| Індикатор положення контакту | Так |
|---|
| Видимий розрив | Ні |
|---|
| Механічна зносостійкість | 10000 циклів відповідно до МЕК 60947-3 |
|---|
| Електрична зносостійкість | 2000 циклів 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-3 |
|---|
| Крок підключення | 70 мм |
|---|
| Висота | 210 мм |
|---|
| Ширина | 327 мм |
|---|
| Глибина | 147 мм |
|---|
| Маса нетто | 14 кг |
|---|
| Навколишнє середовище |
|---|
| Стандарти | МЕК 60947-3 |
|---|
| Сертифікація виробу | IECEE CB Scheme |
|---|
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
|---|
| Ступінь ударозахисту | IK07 відповідно до EN 50102 |
|---|
| Ступінь забруднення | 3 відповідно до МЕК 60947-3 |
|---|
| Робоча температура навколишнього середови | -25…70 °C |
|---|
| Температура навколишнього повітря для збер | -50…85 °C |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 30,000 см |
|---|
| Ширина 1 упаковки | 40,000 см |
|---|
| Довжина 1 упаковки | 60,000 см |
|---|
| Вага 1 упаковки | 11,990 кг |
|---|
