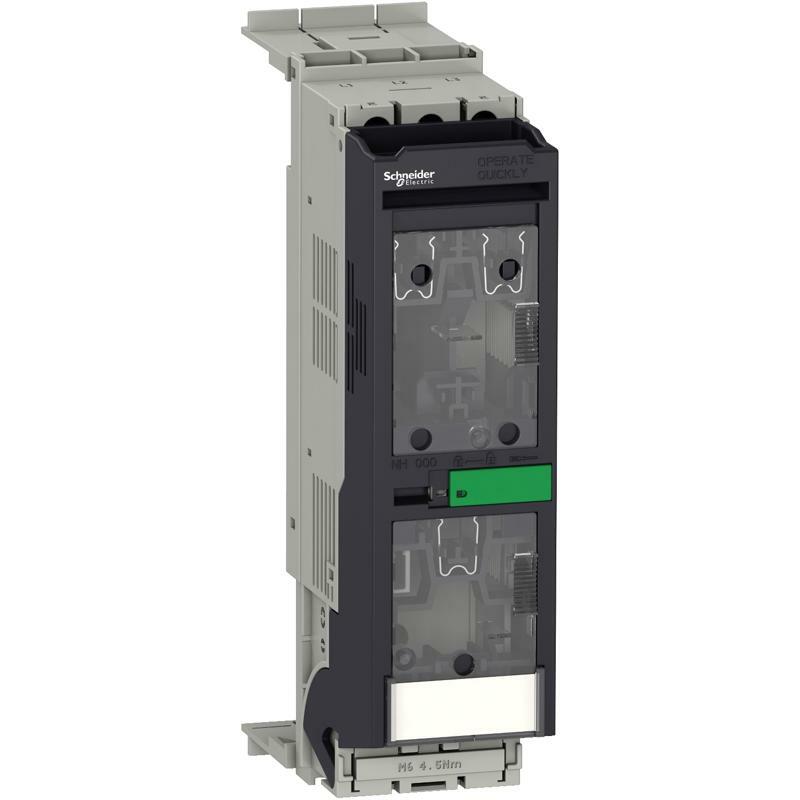

Роз'єд-ч Isft100N 3P ШИН ВИВ НИЖН
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | FuPacT |
| Назва продукту | FuPacT ISFT |
| Назва пристрою | ISFT100N |
| Тип виробу або компоненту | Запобіжник-роз'єднувач |
| Область застосування продукту | Захист, моніторинг та управління обладнанням Розподіл |
| Опис полюсів | 3P |
| Кількість тримачів запобіжників | 3 |
| Тип запобіжника | DIN |
| Розмір запобіжника | NH000 |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-3 |
| Видимий розрив | Так |
| Індикатор положення контакту | Так |
| [Ith] умовний тепловий струм у відкритому вик | 100 А 40 °C ) 9 В |
| [Ithe] умовний тепловий струм в оболонці | 100 А на 40 °C 9 В |
| Максимальна розсіювана потужність на полюс | 11 В |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц 440 В ПОСТІЙНИЙ СТРУМ 800 В змінний струм 50/60 Гц AC-20 800 В ПОСТІЙНИЙ СТРУМ DC-20 |
| [Ui] номінальна напруга ізоляції | 1000 В змінний струм 50/60 Гц 1000 В ПОСТІЙНИЙ СТРУМ |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ |
| [Ie] номінальний робочий струм | AC-21B: 100 А at 220/240 В змінний струм 50/60 Гц AC-21B: 100 А at 380/415 В змінний струм 50/60 Гц AC-21B: 100 А at 440/480 В змінний струм 50/60 Гц AC-21B: 100 А at 500 В змінний струм 50/60 Гц AC-21B: 100 А at 660/690 В змінний струм 50/60 Гц AC-22B: 100 А at 220/240 В змінний струм 50/60 Гц AC-22B: 100 А at 380/415 В змінний струм 50/60 Гц AC-22B: 100 А at 440/480 В змінний струм 50/60 Гц AC-22B: 100 А at 500 В змінний струм 50/60 Гц DC-21B: 100 А at 220 В постійний струм (3 poles in series) DC-21B: 100 А at 440 В постійний струм (3 poles in series) DC-22B: 100 А at 220 В постійний струм (3 poles in series) DC-22B: 100 А at 440 В постійний струм (3 poles in series) |
| Додаткова інформація | |
| [Iq] Breaking capacity with fuses (kA RMS) | 80 кА на 415 В (AC) 80 кА на 500 В (AC) 25 кА на 690 В (AC) |
| [Icw] номінальний короткочасно допустимий ст | 3,6 кА для 1 с |
| [Icm] Rated short-circuit making capacity | 5,2 кА на 690 В |
| Номінальний режим експлуатації | Безпреривний |
| Тип керування | Ручка для тримачів запобіжників |
| Забезпечення замикання | Свинцева пломба |
| Монтажне положення | Вертикальний Горизонтальний |
| Кабельний ввід | Знизу шафи |
| Монтажна опора | DIN-рейка, зі спеціальними аксесуарами Монтажна плата Шини |
| Місце встановлення | Бічне з'єднання |
| Робота контакту | Одиночний розрив |
| Механічна зносостійкість | 2000 циклів |
| Електрична зносостійкість | AC-21B: 300 циклів 690 В змінний струм 50/60 Гц AC-22B: 300 циклів 500 В змінний струм 50/60 Гц AC-23B: 300 циклів 415 В змінний струм 50/60 Гц |
| Клеми підключення | Hook-on Вверх 100 А 60 мм Гвинтовий затискач Нижній 100 А 2,5…50 мм² |
| Момент затягування | 4.5 N.m для terminal |
| Ширина | 53 мм |
| Висота | 216 мм |
| Глибина | 80 мм |
| Маса нетто | 0,54 кг |
| Стандарти | МЕК 60947-1 МЕК 60947-3 |
| Сертифікація виробу | CE CCC EAC |
| Навколишнє середовище | |
| Клас захисту від ураження електричним стру | Клас ІІ передня частина |
| Ступінь захисту | Передня панель IP3x відповідно доIEC 60529 |
| Ступінь ударозахисту | IK07 відповідно до EN 50102 |
| Ступінь забруднення | 3 відповідно до МЕК 60947 |
| Робоча температура навколишнього середови | -20…70 °C |
| Температура навколишнього повітря для збер | -50…85 °C |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 7,0 см |
| Ширина 1 упаковки | 14,0 см |
| Довжина 1 упаковки | 23,5 см |
| Вага 1 упаковки | 600,0 г |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 12 |
| Висота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 7,687 кг |
| Гарантия | |
| Гарантія | 18 months |
