| Діапазон | MasterPact |
|---|
| Серія продукту | MasterPact NW |
|---|
| Тип виробу або компоненту | Блок управління |
|---|

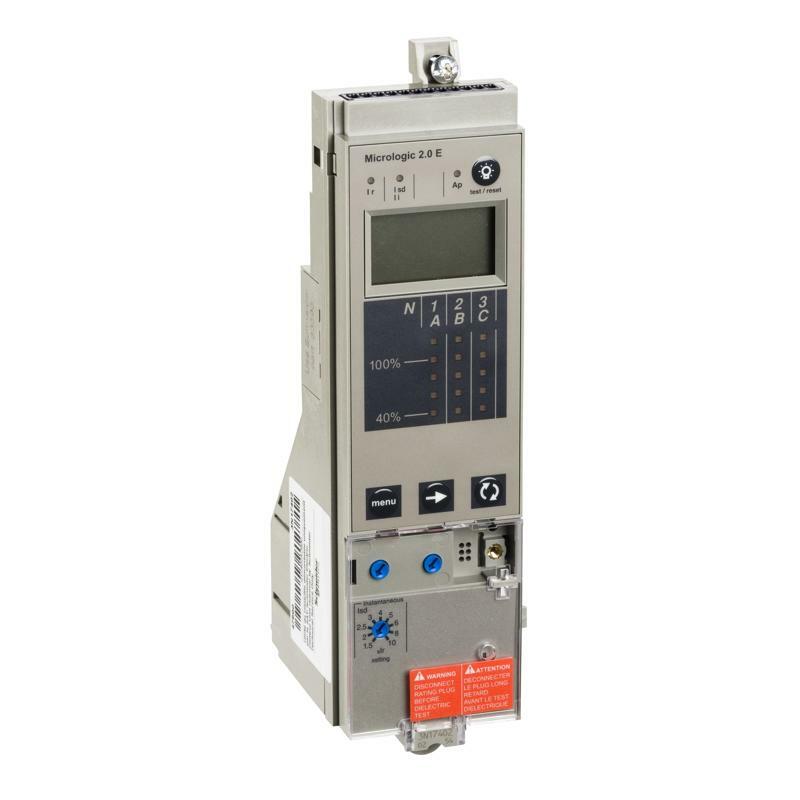

| Найменування розчеплювача | MicroLogic 2.0 E |
|---|
| Технологія розчеплювача | Електронний |
|---|
| Сумісність серії | Masterpact NW08...40
Masterpact NW40b...63
Masterpact NW H10
Masterpact NW H2 захист від корозії |
|---|
| Область застосування продукту | Розподіл |
|---|
| Number of poles | 4P
3P |
|---|
| Опис захищених полюсів | 4t
3t
3t + N/2 |
|---|
| Функції пристрою захисного вимкнення | Базовий захист |
|---|
| Тип захисту | для захист від перевантаження (тривалий час)
для миттєвий захист від короткого замикання |
|---|
| Trip unit rating | 800 А на 50 °C
1000 А на 50 °C
1250 А на 50 °C
1600 А на 50 °C
2000 А на 50 °C
2500 А на 50 °C
3200 А на 50 °C
4000 А на 50 °C
5000 А на 50 °C
6300 А на 50 °C |
|---|
| Тип мережі | Змінний струм |
|---|
| Частота мережі | 50/60 Гц |
|---|
| Circuit breaker mounting mode | Висувний |
|---|
| Додаткова інформація |
|---|
| Long-time pick-up adjustment type Ir (thermal protection) | Регульоване 9 налаштувань |
|---|
| [Ir] long-time protection pick-up adjustment range | 0,4...1 x In |
|---|
| Long-time protection delay adjustment type tr | Регульоване 9 налаштувань |
|---|
| [tr] long-time protection delay adjustment range | 0,7…16,6 с на 7.2 x Ir
0,7…24 с на 6 x Ir
12,5…600 с на 1.5 x Ir |
|---|
| Теплова пам'ять | 20 млн. |
|---|
| Instantaneous protection pick-up adjustment type Ii | Регульоване 9 налаштувань |
|---|
| [Ii] instantaneous protection pick-up adjustment range | 1.5...10 x Ir |
|---|
| Захист від витоку струму на землю | Відсутній |
|---|
| Логічна селективність ZSI | Відсутній |
|---|
| Місцева сигналізація | для електрична несправність 3 світлодіоди (червоний)
для внутрішня помилка 1 СВІТЛОДІОД (червоний) |
|---|
| Тип дисплея | Цифровий дисплей |
|---|
| Тип вимірювання | Лічильник енергії |
|---|
| Обмін данними | Показання вимірювань
Налаштування захисту та аварійної сигналізації |
|---|
| Навколишнє середовище |
|---|
| Робоча температура навколишнього середови | -25…70 °C |
|---|
| Температура навколишнього повітря для збер | -40…85 °C |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 6,8 см |
|---|
| Ширина 1 упаковки | 8,0 см |
|---|
| Довжина 1 упаковки | 21,5 см |
|---|
| Вага 1 упаковки | 366,0 г |
|---|
| Гарантия |
|---|
| Гарантія | 18 months |
|---|
