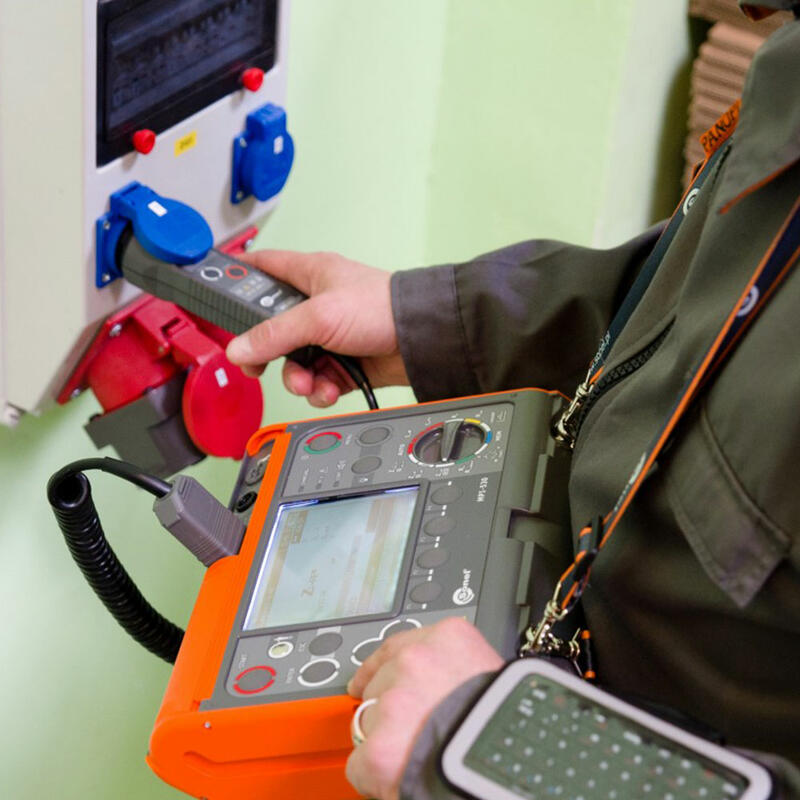

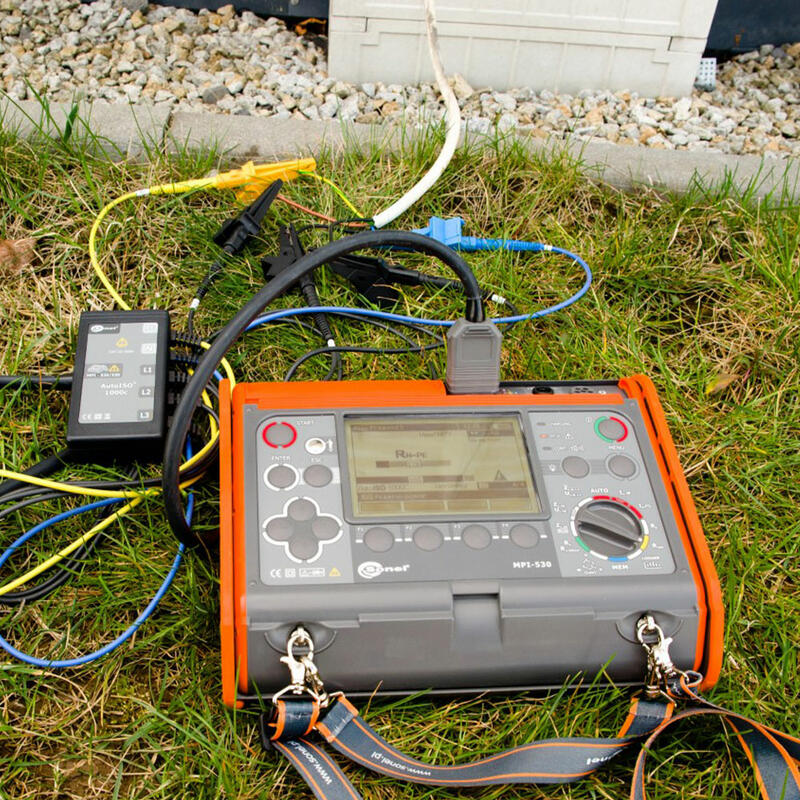

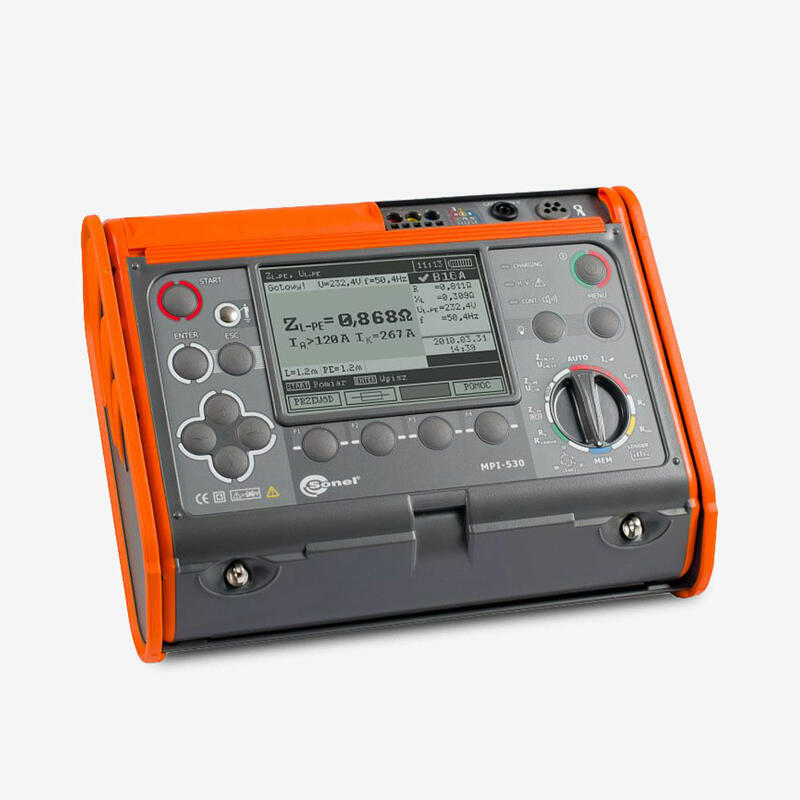

MPI-530UA – вимірювач параметрів електробезпеки електроустановок

MPI-530UA являє собою багатофункціональний вимірювальний прилад, що застосовується у приймально-здавальних і періодичних випробуваннях електроустановок. Прилад поєднує функціональні можливості серії MZC, MRP, MIC, TKF і MRU. MPI-530UA – це електролабораторія в одному приладі. Розширена стандартна комплектація включає все необхідне для якісного проведення робіт відповідно до нормативної документації.

Параметр	Значення
Вимірювання напруги змінного струму (True RMS) (діапазон частот 45–65 Гц)	0–500 В
Вимірювання частоти (діапазон напруги 50–500 В)	45–65 Гц
Вимірювання струму (True RMS). Кліщі C-6	10 мА – 9,99 А
Вимірювання струму (True RMS). Кліщі C-3	10 мА – 999 А
Вимірювання струму (True RMS). Кліщі F-1, F-2, F-3	1 А – 3,0 кА
Вимірювання активної P, реактивної Q і повної потужності S, а також cos ϕ. Кліщі C-6	0–5 кВА
Вимірювання активної P, реактивної Q і повної потужності S, а також cos ϕ. Кліщі C-3	0–500 кВА
Вимірювання активної P, реактивної Q і повної потужності S, а також cos ϕ. Кліщі F-1, F-2, F-3	0–1,5 МВА
Вимірювання гармонік напруги	0–500 В
Вимірювання гармонік струму	Не більше ніж 10 А для C-6 і 1000 А для С-3, F-1, F-2, F-3
Коефіцієнт гармонійних складових напруги THDU (h = 2–40)	0–999,9% (для U_вим > 1% U_ном)
Коефіцієнт гармонійних складових струму THDI (h = 2–40)	0–999,9% (для I_вим > 1% I_ном)
Вимірювання повного опору петлі короткого замикання Z_S	0,13–1999,9 Ом
Вимірювання активного R_S та реактивного X_S опору петлі короткого замикання (розраховується та відображається для Z_S < 20 Ом)	0–19,999 Ом
Вимірювання струму I_К петлі короткого замикання (діапазон вимірювання розраховується на базі величини Z_S)	0,055 А – 40 кА
Вимірювання повного опору петлі короткого замикання Z_S (діапазон вимірювання 0,5–1999 Ом для провідників 1,2 м, WS-03 та WS-04, а також 0,51–1999 Ом для провідників 5, 10 та 20 м)	0–1999 Ом
Вимірювання активного R_S та реактивного X_S опору петлі короткого замикання	0–19,99 Ом
Струм короткого замикання І_К петлі (діапазон вимірювання розраховується на базі величини Z_S)	0,055 А – 40 кА
Вимірювання напруги дотику U_B щодо I_Δn	0–99,9 В
Вимірювання струму відключення ПЗВ I_A для синусоїдального диференціального струму (діапазон вимірювання 0,3–1,0 I_Δn)	3,3–1000 мА
Вимірювання струму відключення ПЗВ I_A для однополярного пульсуючого диференціального струму та однополярного пульсуючого диференціального струму з постійною складовою 6 мA (діапазон вимірювання 0,35–1,4 I_Δn для I_Δn ≥ 30 мA та 0,35–2 I_Δn для I_Δn = 10 мA)	3,5–700 мА
Вимірювання струму відключення ПЗВ I_A для постійного диференціального струму (діапазон вимірювання 0,2–2,0 I_Δn)	2,0–1000 мА
Вимірювання опору допоміжних зондів R_H, R_S	0–50 кОм
Вимірювання напруги перешкод (внутрішній опір близько 8 МОм)	0–100 В
Вимірювання опору заземлювального пристрою з використанням кліщів	0–1,99 кОм
Вимірювання опору заземлювального пристрою безконтактним методом із використанням двох кліщів	0–99,9 Ом
Вимірювання питомого опору ґрунту (ρ)	0–99,9 кОм
Вимірювання перехідних опорів контактів і провідників струмом ± 200 мА	0–400 Ом
Вимірювання активного опору малим струмом	0–1999 Ом
Вимірювання опору ізоляції (для U_N = 50 В)	0–250 МОм
Вимірювання опору ізоляції (для U_N = 100 В)	0–500 МОм
Вимірювання опору ізоляції (для U_N = 250 В)	0–999 МОм
Вимірювання опору ізоляції (для U_N = 500 В)	0–2,00 ГОм
Вимірювання опору ізоляції (для U_N = 1000 В)	0–9,99 ГОм
Вимірювання освітленості	0–19,9 кЛк
