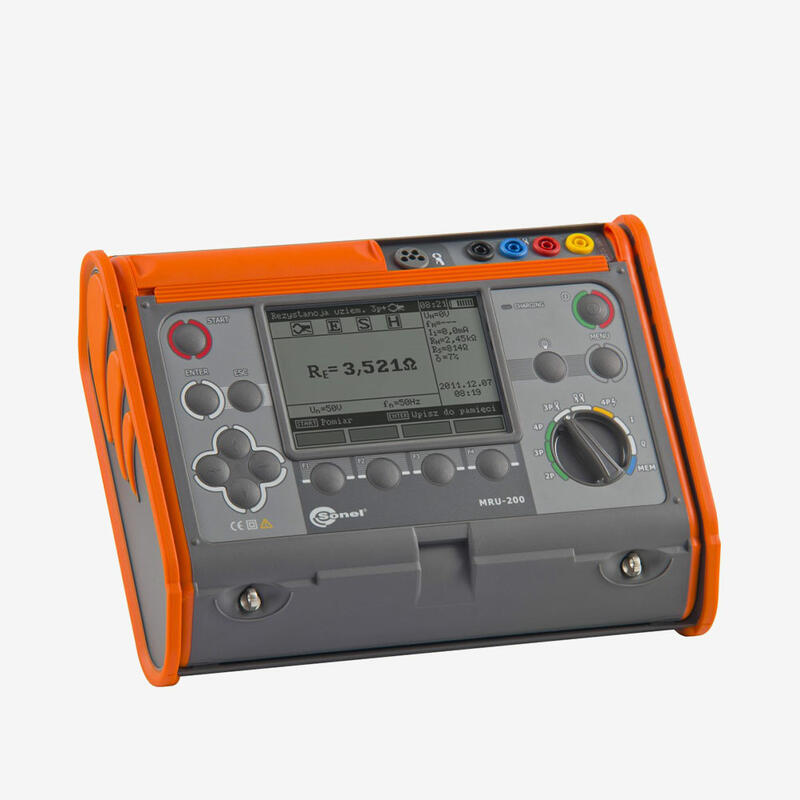

MRU-200UA – вимірювач параметрів заземлювальних пристроїв

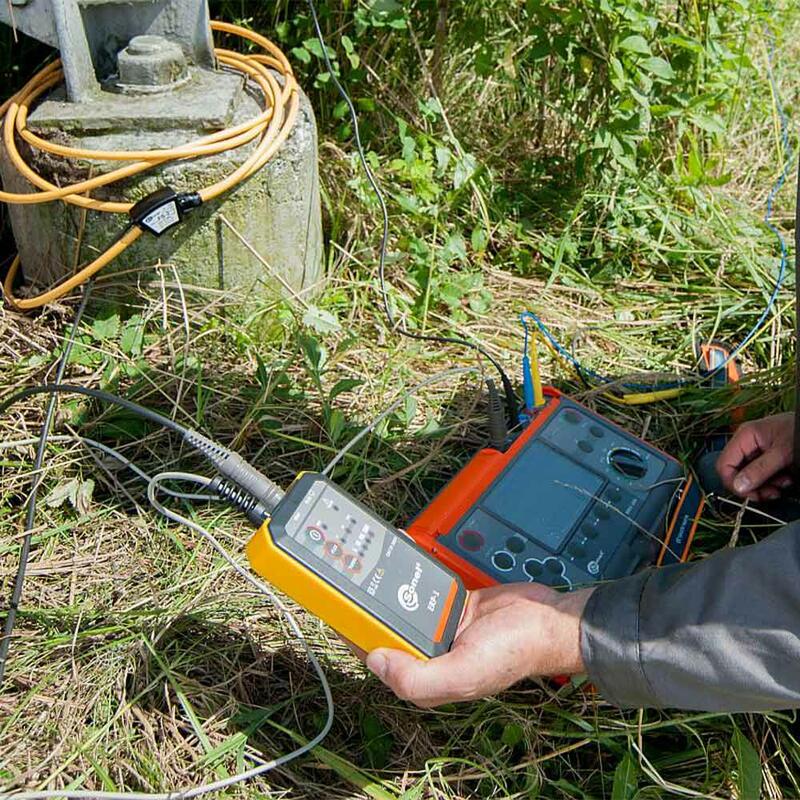

MRU-200UA являє собою багатофункціональний вимірювач параметрів заземлювальних пристроїв і блискавкозахисту. Він дозволяє вимірювати як класичними методами (три-, чотириполюсна схема), так і безконтактним (метод двох кліщів), що особливо актуально в міських умовах, де відсутня можливість використання допоміжних електродів.

Вимірювання напруги завад U_N (RMS) (діапазон частот 45–65 Гц)
Діапазон	Дискретність		Похибка
0–100 В	1 В		± (2 % в. в. + 3 о. м. р.)
Вимірювання частоти перешкод f_N (вимірювання для напруги перешкод > 1 В)
Діапазон	Дискретність		Похибка
15–450 Гц	1 Гц		± (1 % в. в. + 2 о. м. р.)
Вимірювання опору провідників і вирівнювання потенціалів (2p) (діапазон вимірювань 0,045 Ом – 19,9 кОм)
Діапазон	Дискретність		Похибка основна
0,000–3,999 Ом	0,001 Ом		± (2 % в. в. + 4 о. м. р.)
4,00–39,99 Ом	0,01 Ом		± (2 % в. в. + 2 о. м. р.)
40–399,9 Ом	0,1 Ом
400–3999 Ом	1 Ом
4,00–19,99 кОм	0,01 кОм		± (5 % в. в. + 2 е. м. р.)
Вимірювання опору заземлювальних пристроїв (3p, 4p) (діапазон вимірювань 0,100 Ом – 19,9 кОм)
Діапазон	Дискретність		Похибка основна
0,000–3,999 Ом	0,001 Ом		± (2 % в. в. + 4 о. м. р.)
4,00–39,99 Ом	0,01 Ом		± (2 % в. в. + 2 о. м. р.)
40–399,9 Ом	0,1 Ом
400–3999 Ом	1 Ом
4,00–19,99 кОм	0,01 кОм		± (5 % в. в. + 2 о. м. р.)
Вимірювання опору заземлювальних пристроїв трипровідним методом + кліщі (3p + кліщі) (діапазон вимірювань 0,120 Ом – 1,99 кОм)
Діапазон	Дискретність		Похибка основна
0,000–3,999 Ом	0,1 Ом		± (8 % в. в. + 4 о. м. р.)
4,00–39,99 Ом	1 Ом		± (8 % в. в. + 3 о. м. р.)
40,0–399,9 Ом	0,01 Ом
400–1999 Ом	1 Ом
Вимірювання опору заземлювальних пристроїв методом двох кліщів
Діапазон	Дискретність		Похибка основна
0,00–19,99 Ом	0,01 Ом		± (10 % в. в. + 3 о. м. р.)
20,0–149,9 Ом	1 Ом		± (20 % в. в. + 3 о. м. р.)
Вимірювання питомого опору ґрунту (згідно з методом Веннера, ρ = 2πLR_E, відстань між вимірювальними зондами (L): 1–50 м)
Діапазон	Дискретність		Похибка основна
0–199,9 Ом	0,01 Ом		± (2 % в. в. + 4 о. м. р.)
200–1999 Ом	1 Ом		± (2 % в. в. + 2 о. м. р.)
2,00–19,99 кОм	0,01 кОм
20,0–99,9 кОм	0,1 кОм
100–999 кОм	1 кОм
Вимірювання опору заземлювальних пристроїв і блискавкозахисту імпульсним методом
Діапазон	Дискретність		Похибка основна
0,0–99,9 Ом	0,1 Ом		± (2,5 % в. в. + 3 о. м. р.)
100–199 Ом	1 Ом
Вимірювання опору вимірювальних зондів
Діапазон	Дискретність		Похибка основна
0–999 Ом	1 Ом		± 5 % (R_E+R_H+R_S) + 8 о. м. р.
1,00–9,99 кОм	0,01 кОм
10,0–19,9 кОм	0,1 кОм
Вимірювання струму витоку (RMS) (діапазон частоти 45–65 Гц) (¹ – кліщі (діаметр 52 мм) – C-3, ² – гнучкі кліщі – F-1)
Діапазон	Дискретність		Похибка основна
0–99,9 мA¹	0,1 мА		± (8 % в. в. + 5 о. м. р.)
100–999 мA¹	1 мA		± (8 % в. в. + 3 о. м. р.)
1,00–4,99 A^1,2	0,01 A		± (5 % в. в. + 5 о. м. р.)¹ Не використовується ²
5,00–9,99 A^1,2	0,01 A		± (5 % в. в. + 5 о. м. р.)
10,0–99,9 A^1,2	0,1 A
100–300 A^1,2	1 A

Клас ізоляції		подвійна
Категорія безпеки		Кат. III, 600 В і кат. IV, 300 В
Ступінь захисту корпусу		IP 54
Максимальна напруга шуму (сума змінного й постійного струму), за якого можуть проводитися вимірювання		24 В
Максимальне значення струму шуму, за якого вимірювання може бути здійснено (з використанням кліщів)		3 A RMS
Частота вимірювального струму		125 Гц для мереж 16 2/3 Гц, 50 Гц та 400 Гц 150 Гц для мереж 60 Гц
Вимірювальна напруга та струм для 2p		U < 24 В RMS, I ≥ 200 мA для R ≤ 2 Ом
Вимірювальна напруга для 3p, 4p		25 або 50 В
Вимірювальний струм 3p, 4p		> 200 мA
Максимальний опір вимірювальних зондів		20 кОм
Індикація струму перешкод (кліщі)		≤ 0,5 мA
Живлення вимірювача		Пакет акумуляторів SONEL NiMH 4,8 В 4,2 Aч
Кількість вимірювань опору R 2p		> 1500 (1 Ом, 2 вим./хв)
Кількість вимірювань R_E		> 1200 (R_E= 10 Ом, R_H= R_S= 100 Ом, 2 вим./хв)
Тривалість вимірювання опору для методу 2p		< 6 секунд
Тривалість вимірювання для інших методів		< 8 секунд
Габаритні розміри		288 x 223 x 75 мм
Маса		Приблизно 2 кг
Робоча температура		-10…+50°C
Температура заряджання акумуляторів		+10…+40°C
