HMI-панелі Schneider Electric: модульність, масштабованість і надійність

У сучасному промисловому середовищі ефективна взаємодія між оператором і технологічною системою є ключовою умовою стабільної роботи виробництва. Саме тому вибір HMI-панелі – не просто технічне питання, а стратегічне рішення, від якого залежить зручність керування, безпека процесів та їх адаптивність до майбутніх змін. У попередній статті ми розглянули основні фактори, що впливають на вибір HMI-панелі відповідно до умов експлуатації та виробничих завдань.

У цьому матеріалі детально розглянемо продуктові лінійки Schneider Electric – одного зі світових лідерів у сфері автоматизації. Наведений у статті перелік моделей є актуальним на червень 2025 року, оскільки виробник постійно оновлює та розширює асортимент панелей.

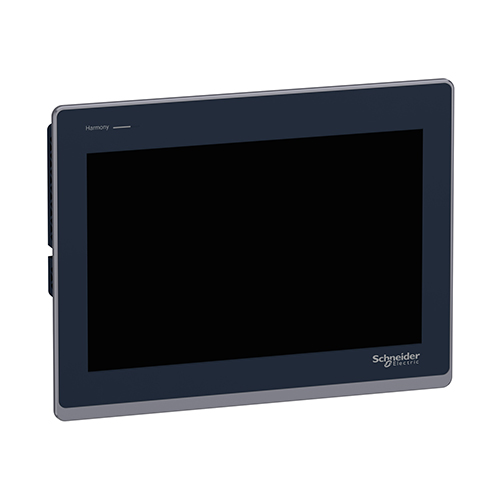

HMI-панелі бюджетного сегменту – Harmony ST6

Ця серія чудово справляється з візуалізацією роботи простих механізмів або нескладних технологічних процесів із невеликою кількістю точок контролю та управління. Представлена трьома моделями:

• Basic HMI
• Basic WEB HMI
• Basic Modular HMI

Моделі мають стандартну сітку розмірів дисплеїв від 4 до 15”. Екран – широкоформатний TFT, аналоговий резистивний, з високою роздільною здатністю, 16 млн кольорів.  Програмне забезпечення EcoStruxure Operator Terminal Expert підтримує функції багатоекранності й макетних об’єктів (док-панель), об’єднання всіх відомостей на одній сторінці для спрощення роботи. Ступінь захисту (крім моделей Basic Modular HMI) – IP65F, тип 1, тип 4X (тільки для використання всередині приміщень), тип 13 (на передній панелі за умови правильного встановлення в корпусі).

Серед особливостей лінійки Harmony ST6 варто зазначити два порти Ethernet із подвійним IP, два порти COM (окрім моделі на 4”) / USB-хост і пристрій.

На моделі Basic WEB HMI встановлений браузер для візуалізації всіх пристроїв із сервером HTML5. Наявні два порти Ethernet, які використовують одну IP-адресу для підключення за типом «гірлянди» (окрім моделі на 4”).

Basic Modular HMI – досить цікаве рішення. Це не зовсім HMI-панель, тому що пристрій не має екрана. Ідея для його використання – передавання інформації на віддалені портативні пристрої, такі як ПК, планшети, смартфони тощо. Тому в стандартній комплектації є два Ethernet TCP / IP (10BASE-T / 100BASE-TX), один USB 2.0 (Type A), один USB 2.0 Micro-B та RS-232C / RS-485 (COM1).

Серія панелей Harmony STO та STU

Це компактні кольорові панелі HMI з екраном 3,4” (Harmony STO) та 3,5 і 5,7” (Harmony STU) – раніше відомі як Magelis STO та Magelis STU. Екрани TFT – сенсорні й мають високу роздільну здатність. Серія панелей має інтуїтивно зрозумілий інтерфейс, чудові комунікаційні можливості (послідовні порти мультипротоколу RJ45 RS-485 / RS-232), конструкція панелей передбачає досить простий монтаж. Тому це рішення чудово закриває потреби виробників простого обладнання в контролі й керуванні станками та механізмами.

Серія моделей Harmony GTO

Harmony GTO – основна серія HMI-панелей у модельному ряді Schneider Electric, призначена для використання в різних галузях промисловості. Модельний ряд представлений панелями з діагоналями від 3,5” до 12,1”. Усі екрани серії мають TFT-матриці з відображенням 65 млн кольорів. Є моделі як виключно із сенсорним екраном, так і з сенсорним екраном та наявністю окремих функціональних клавіш. Виконання лицьової панелі може бути як зі звичайного РРТ, так і з нержавійної сталі (це дає змогу використовувати панелі в харчовій і фармацевтичній галузях), або має спеціальне покриття, що захищає від впливу хімічних та маслянистих речовин, що підходить для використання в машинних залах.

Моделі Harmony GTO мають підвищений максимальний робочий температурний діапазон до 55 °С і ступінь захисту IP65. Крім цього, панелі цієї серії мають досить широкий набір комунікаційних можливостей, а саме:

• Підтримка протоколів Uni-TE, Modbus, Modbus TCP / IP для інтеграції з ПЛК брендів: Mitsubishi, Omron, Allen-Bradley та Siemens
• Наявність портів RS-232C (COM1) та RS-485 (COM2), крім моделі HMIGTO1310: RS-232C / RS-485 (COM1)
• Один USB type A host + один mini-B USB
• Ethernet TCP / IP (10BASE-T / 100BASE-TX) (крім моделей HMIGTO1300 і GTO2300 (Modbus Plus та Fipway via USB gateway), Modbus Plus та Fipway via USB gateway
• Порт RS-232C (COM1) serial link (крім моделі HMIGTO1310, де встановлено тільки один USB-порт виключно для підключення принтера) й один USB-порт виключно для підключення принтера
• Наявність слота для SD-карти для зберігання «логів», журналів подій та іншої важливої інформації
• Конфігурування відбувається за допомогою ПО Vijeo Designer

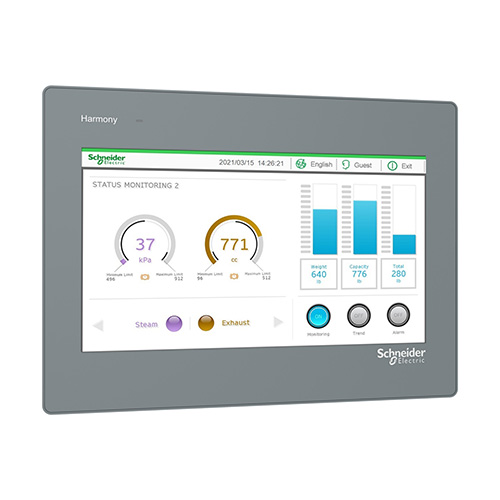

HMI-панелі Easy Harmony ET6

Досить цікаве рішення від іменитого виробника Schneider Electric. Це чудове поєднання надійності та якості за відносно невисоку ціну. Завдяки оптимізації виробництва й відмові від деяких другорядних функцій та опцій вдалося досягти суттєвого зниження вартості панелі для кінцевого споживача. Коротко зазначимо основні функціональні можливості цієї серії панелей:

• Чотири розміри широкоформатного екрана: 7” / 10” / 12” / 15”
• Два послідовних порти, що забезпечують зв’язок RS-232 / RS-422 / RS-485
• Один Ethernet 100Base-Tx для зв’язку з ПЛК або передавання даних
• Один USB type A для знімного USB-накопичувача
• Один Micro-B USB для передавання даних

Конфігурування відбувається за допомогою ПО Vijeo Designer Basic, спрощеного конфігураційного ПЗ з інтуїтивно зрозумілим користувацьким інтерфейсом із багатьма вікнами, які можна налаштувати, що допомагає швидко й легко розробляти проєкти.

Таким чином, панелі цієї серії, незважаючи на обмежений функціонал порівняно з Harmony GTO, можна застосовувати для досить широкого кола завдань у різних галузях промисловості, таких як виробничі процеси, упаковка, робота насосного обладнання, системи HVAC, акумулювання енергії, оброблення матеріалів, текстиль, управління верстатами тощо.

Серія моделей Magelis Easy GXU

Нині (червень 2025 року) на офіційному сайті Schneider Electric повідомляється про зняття з виробництва найближчим часом. Тому пропонуємо звернути увагу на інші HMI-панелі.

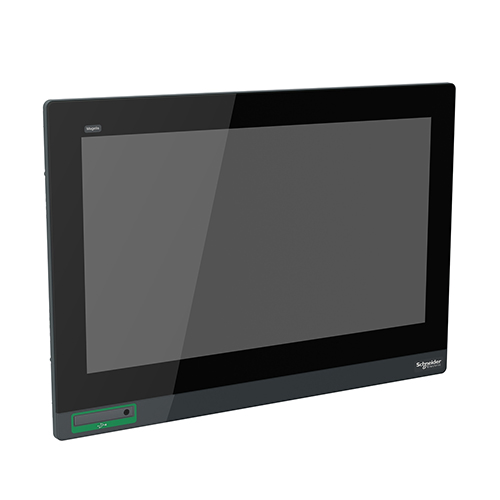

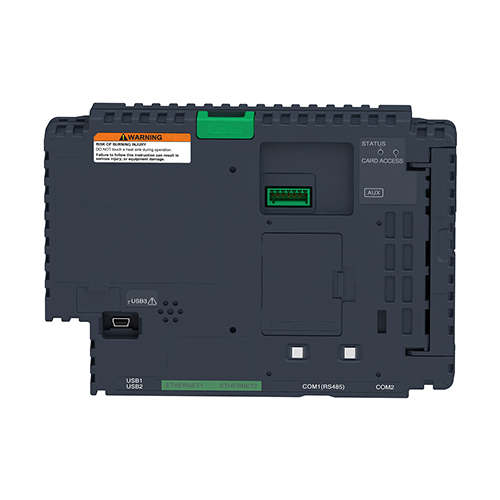

Високопродуктивні модульні HMI-панелі Harmony GTU

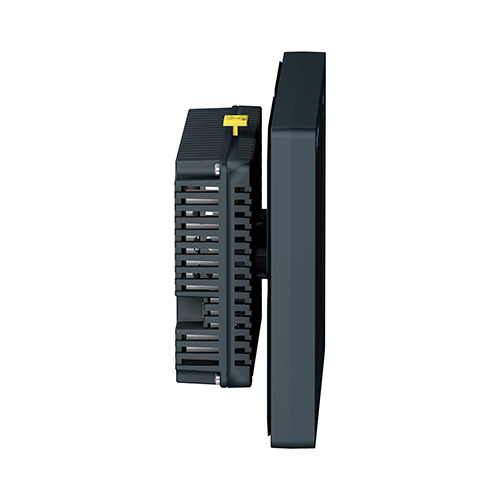

Це універсальні панелі, які мають інтерфейс, схожий на смартфон із безпровідною технологією. Вони забезпечують неперевершений комфорт використання без компромісів щодо продуктивності й відкритості. Лінійка панелей розроблена в унікальному модульному форматі, який дає змогу вибрати й зібрати оптимальну комбінацію блоку відображення та блоку опрацювання відповідно до вимог ваших застосувань.

Панелі Harmony Universal поєднують операційну ефективність, спрощений монтаж і гнучкість для будь-яких промислових структур. Ця лінійка містить модулі відображення (Advanced і Smart) і модулі коробки (Standard, Premium та Open). Коротко розглянемо основні функціональні можливості цієї серії панелей:

• Сім типорозмірів екранів: 7” (широкоформатний) / 10” (широкоформатний) / 10,4” /12” (широкоформатний) / 12,1” / 15” (звичайний і широкоформатний) / 19” (широкоформатний)
• Чотири варіанти блоку опрацювання інформації – Standard Box / Premium Box / Open Box (два варіанти) – модулі відрізняються потужністю CPU, об’ємом вбудованої пам’яті, підтримкою комунікаційних протоколів
• Мають підвищений поріг максимальної температури довкілля: +60 °С
• Фронтальні USB-порти з повним захистом IP66 і IP67 забезпечують доступ до даних HMI без необхідності відкривання дверцят шафи
• Високий рівень зв’язку з подвійним послідовним і подвійним Ethernet plus, а також третім бездротовим Ethernet, включно з віддаленим доступом до вашого обладнання. Мобільні застосунки Vijeo Design’Air і Vijeo Design’Air Plus, функції Web Gate для програми Vijeo Designer, а також віддалений доступ, що надається функцією Web Viewer для EcoStruxure Operator Terminal Expert
• Ступінь захисту по лицьовій частині панелі ІР67

З огляду на універсальність панелей, гнучкість конфігурування технічних параметрів, підтримку всіх сучасних комунікацій, можливість відносно простої інтеграції в технологічні системи інших виробників, сфера застосування HMI-панелей цієї серії досить широка. Хоча передусім дані панелі підійдуть для використання у високотехнологічних процесах, системах, побудованих за принципами IoT, де є потреба контролювати велику кількість параметрів, а отже, опрацьовувати велику кількість даних у режимі реального часу.

HMI-панелі Magelis GK і Magelis XBT GH

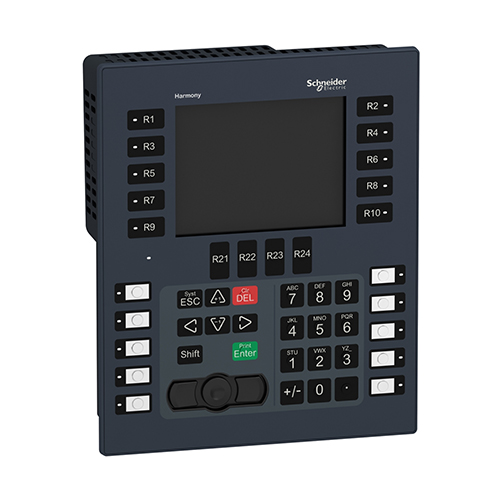

Ці моделі розроблено для застосування в складних умовах. Magelis GK – ультрагнучкі графічні панелі, доступні з клавіатурою чи сенсорним екраном у користувацькому інтерфейсі. Вони мають подібні до Harmony GTO характеристики дисплея та зв’язку й покращують роботу оператора додаванням клавіатури. Доступні в двох розмірах екрана (5,7 і 10,4”), які можна налаштовувати та контролювати відповідно до вимог користувача.

Функціональні особливості Magelis GK:

• Сенсорний екран і фізичні клавіші налаштовуються одночасно або окремо
• Функціональні клавіші налаштовуються за допомогою міток (клавіші Fi) або пов’язаних піктограм екрана (клавіші Ri)
• Алфавітно-цифрова клавіатура за принципом клавіатури мобільного телефона
• Трикольорові світлодіоди для сигналізації стану команди – пов’язані з функціональними клавішами
• Покращена чутливість клавіш для візуального керування технологічним апаратом
• Наявність послідовного порту, USB-порту, порту швидкого Ethernet
• Роз’єм для SD-карти

HMI-панелі Magelis XBT GH  є розширенням пропозиції Magelis. Панелі XBT GH забезпечують мобільність оператора й дають йому змогу перебувати на безпечній відстані від керованого об’єкта.

Переносна графічна панель Magelis XBT GH відповідає вашим вимогам щодо максимальної безпеки завдяки таким компонентам:

• Стійкість до падіння з висоти відповідно до IEC 1131-2
• Ступінь захисту корпусу IP65
• Перемикач безпеки (три позиції безпеки для захисту оператора)
• Кодовий перемикач для забезпечення запуску терміналу
• Кнопка аварійної зупинки IEC60947-5-1 для механізмів, що вимагають рівня безпеки до SIL3
• Кольоровий аналоговий сенсорний VGA TFT екран 5,7”, 65 тис. кольорів
• 11 функціональних кнопок зі змінними етикетками
• Права чи ліва ручка для правшів і лівшів
• Легка вага (до 1 кг)
• Спеціальний м’який кабель (від 3 до 20 м) з розподільною коробкою
• Комунікаційні інтерфейси: Ethernet, USB і слот для CF-карти

Крім описаного вище, у лінійці продукції серед засобів людино-машинного інтерфейсу є:

• Контролери НМІ (модель Harmony SCU)
• Промислові комп’ютери (моделі Harmony P6, Harmony iPC та промислові монітори Harmony FP6)

Але вони належать до іншого класу приладів та не є темою нашої статті.

Підсумуємо все сказане вище: компанія Schneider Electric має широку й розгалужену лінійку HMI-панелей. Умовно все розмаїття наявних панелей оператора можна ділити за серіями, функціональним використанням, за розмірами екранів, наявністю / відсутністю певних опцій. Крім цього, є певний перетин між продуктовими лінійками панелей, тому остаточний вибір може стати нетривіальним завданням. А щоб спростити вибір і обрати модель, яка буде відповідати всім вашим потребам, звертайтеся до спеціалістів в ХЛР. Ми з радістю надамо відповіді на будь-які запитання й запропонуємо оптимальне рішення саме для ваших завдань.
